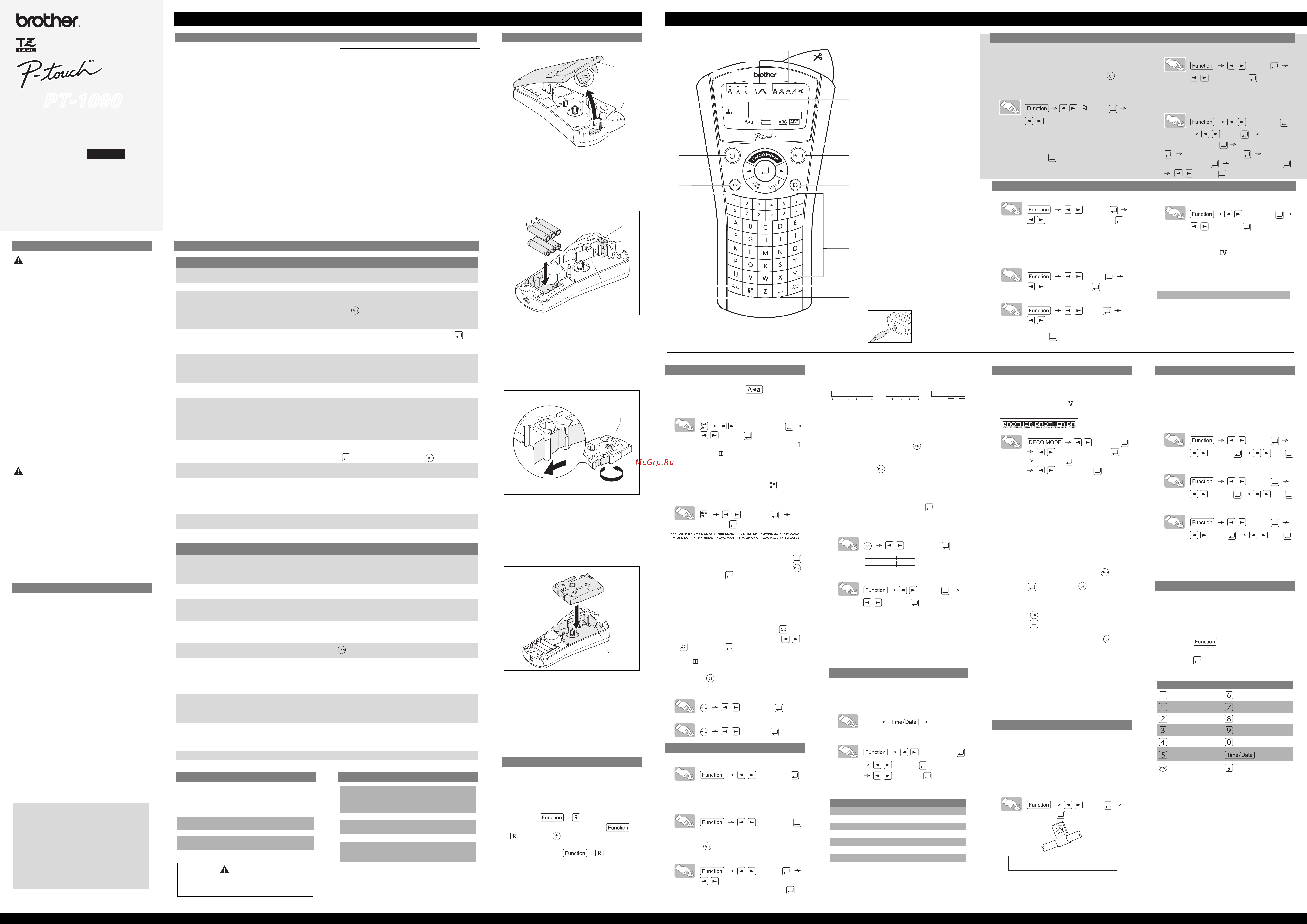

ELECTRONIC LABELING SYSTEM
PT-1090
User’s Guide
/ Español/ Español
English
CONCEPTOS BÁSICOS
INTRODUCCIÓN
La PT-1090 le permite crear etiquetas para
cualquier aplicación. Seleccione entre los
diversos marcos, tamaños y estilos de
caracteres para crear etiquetas
personalizadas. Además, la diversidad de
cartuchos de cinta le permite imprimir
etiquetas de distintos anchos y colores.
Lea detenidamente esta guía antes de
empezar y manténgala a mano para
utilizarla como referencia en el futuro.
Los contenidos de esta guía y las
especificaciones de este producto están
sujetos a cambios sin previo aviso.
AVISO DE LA FCC
Este dispositivo cumple la parte 15 de las normas de la FCC. Su
funcionamiento está sujeto a las siguientes condiciones: (1) este
dispositivo no puede causar interferencias nocivas y (2) este dispositivo
debe aceptar todas las interferencias recibidas, incluidas aquellas que
puedan causar un funcionamiento no deseado.
Este equipo ha sido sometido a pruebas y se ha demostrado que
cumple los límites establecidos para un dispositivo digital de clase B, de
acuerdo con la parte 15 de las normas de la FCC. Estos límites están
diseñados para proporcionar una protección razonable frente a las
interferencias nocivas en una instalación doméstica. Este equipo
genera, utiliza y puede emitir energía de radiofrecuencia. Si no se
instala y se utiliza de acuerdo con las instrucciones, puede causar
interferencias nocivas a las comunicaciones por radio. No obstante, no
se garantiza que no vayan a producirse interferencias en una
instalación determinada. Si el equipo causa interferencias nocivas a la
recepción de radio o de televisión (esto puede determinarse apagando
y volviendo a encender el equipo), el usuario puede intentar corregir la
interferencia con alguna de las siguientes medidas:
• Cambie la orientación o la ubicación de la antena receptora.
• Aumente la distancia entre el equipo y el receptor.
• Conecte el equipo en un tomacorriente de un circuito distinto al que
está conectado el receptor.
• Consulte al distribuidor o a un técnico de radio/TV con experiencia.
Importante
• Los cambios o modificaciones que no estén expresamente
aprobados por Brother Industries, Ltd. podrían anular la autorización
del usuario para utilizar el equipo.
PRECAUCIONES DE SEGURIDAD
ADVERTENCIA
Siga estas pautas para evitar riesgo de
incendios, quemaduras, lesiones, descargas
eléctricas, rupturas, calor, olores extraños o
humo.
• Utilice siempre el voltaje especificado y el adaptador
de CA recomendado (AD-24ES) a fin de evitar daños o
averías.
• Desenchufe inmediatamente el cable de alimentación
eléctrica y no utilice la P-touch durante una tormenta
eléctrica.
•
No utilice la etiquetadora P-touch o el adaptador en
lugares donde haya mucha humedad, como en el baño.
No permita que se moje la P-touch, el adaptador de CA
ni el enchufe, por ejemplo al manipularlos con las
manos mojadas o al verter bebidas sobre ellos.
• No sobrecargue el cable de alimentación eléctrica. No
tuerza ni tire con fuerza del cable de alimentación. No
dañe ni coloque objetos pesados sobre el cable de
alimentación ni el enchufe.
• Cuando desconecte el cable de alimentación del
tomacorriente, sujete siempre el enchufe. No utilice un
tomacorriente flojo.
• No ingiera el tope del cortador.
• No desarme ni modifique la P-touch, el adaptador ni las
baterías. No use objetos metálicos, como pinzas o un
bolígrafo, al cambiar las baterías. No tire las baterías al
fuego ni las exponga al calor.
• Desconecte el adaptador, quite las baterías y deje de
utilizar la etiquetadora P-touch de inmediato si detecta
algún olor, calor, decoloración o deformación extraños
o algo inusual durante el uso o almacenamiento.
PRECAUCIÓN
Siga estas pautas para evitar lesiones
personales, escapes de la batería,
quemaduras y calor.
• No toque el borde del cortador ni ninguna pieza
metálica cerca del cabezal de impresión.
• Quite las baterías y desconecte el adaptador si no
piensa utilizar la P-touch durante un periodo de tiempo
largo.
• No use baterías nuevas y usadas al mismo tiempo, ni
mezcle baterías alcalinas con baterías de otro tipo.
• No deje caer ni golpee la P-touch ni el adaptador. No
ejerza presión sobre la pantalla LCD.
• No ponga los dedos entre las cubiertas cuando cierre
la cubierta del casete.
PRECAUCIONES GENERALES
• Dependiendo de la ubicación, el material y las
condiciones ambientales, la etiqueta podría no
despegarse o no poder quitarse, y el color de la
etiqueta podría cambiar o transferirse a otros objetos.
Antes de pegar la etiqueta, compruebe la condición
ambiental y el material.
• No utilice la etiquetadora de otra manera o para fines
distintos de los descritos en esta guía. Si lo hace, la
máquina podría sufrir accidentes o daños.
• Utilice solamente un paño suave y seco para limpiar la
etiquetadora; nunca utilice alcohol ni ningún otro
solvente orgánico.
• Utilice una toallita suave para limpiar el cabezal de
impresión; nunca toque el cabezal.
• No coloque ningún objeto extraño en la ranura de
salida de la cinta, en el adaptador, etc.
• No coloque la etiquetadora ni las baterías de forma que
queden expuestas a la luz solar directa o a la lluvia,
cerca de calentadores u otros focos de calor, ni en
ningún lugar expuesto a temperaturas
extremadamente altas o bajas (ej. el tablero o la parte
trasera de un automóvil), donde haya humedad
elevada o mucho polvo.
• No ejerza presión excesiva en la palanca del cortador
de cinta.
• No intente imprimir si el casete está vacío; esto dañará
el cabezal de impresión.
• No tire de la cinta durante la impresión o la
alimentación; esto dañará la cinta y la etiquetadora.
• Los datos almacenados en la memoria se perderán si
se produce una avería, se repara la etiquetadora o se
descarga la batería.
SOLUCIÓN DE PROBLEMAS
Mensaje de error Causa/Solución
¡Batería! Las baterías están a punto de descargarse. Reemplace
todas las baterías.
¡Inválido! -
Se seleccionó un número inválido para la longitud de la etiqueta.
¡Sin texto! - Intentó imprimir un archivo de texto cuando no había
datos almacenados en la memoria.
- Se presionó sin haber introducido texto.
-
Intentó seleccionar [Copias], [Vista previa] o [Cable] sin
haber introducido texto.
Límite línea
- Intentó introducir una tercera línea presionando .
Nota: Utilice cinta de 3/8" (9 mm) o 1/2" (12 mm) de
ancho para imprimir texto en dos líneas.
Error corte Usó la palanca del cortador de cinta a mitad de un
proceso de impresión.
Nota: No toque la palanca del cortador de cinta durante
la impresión.
¡Lleno!
Ya escribió el número máximo de caracteres (80 caracteres
para texto normal, 50 caracteres para DECO MODE).
Text o l a r g .!
-
La longitud del texto supera la longitud de la etiqueta seleccionada.
-
La longitud del texto supera los 7,8" (200 mm) cuando la
"
Longitud
"
se ajusta como [Automático] en DECO MODE.
-Si se selecciona la longitud mínima de la etiqueta (1,2"/
30 mm), algunos tipos de marcos (Hoja o Estrella) no le
permitirán introducir más texto.
OK no marco? Los marcos no se pueden imprimir en una cinta de 9/64"
(3,5 mm).
Seleccione para imprimir sin marco o para cancelar.
OK aliment.?
Sale cinta después de imprimir cuando se selecciona
[Imp.cadena]. Consulte “Configurar margen (margen de la cinta)”.
Enfriar
Si el cabezal de impresión se recalienta, la etiquetadora dejará
de imprimir y automáticamente empezará a enfriarse.
Aparecerá el tiempo del proceso de enfriamiento. Cuando el
cabezal de impresión se enfríe, la impresión continuará
automáticamente. No toque la etiquetadora mientras se enfría.
¡Inserta 1/2" (12 mm)!
Sólo el casete de cinta de 1/2" (12 mm) está disponible para
DECO MODE.
¡Sin cinta! Introduzca un casete
.
Problema Solución posible
La pantalla aparece en blanco después
de encender la máquina.
-
Compruebe que las baterías estén correctamente introducidas.
- Si las baterías están bajas, reemplácelas.
-
Compruebe que el adaptador AD-24ES esté
correctamente conectado.
La máquina se apaga al tratar de imprimir. - Las baterías están bajas; reemplace todas las baterías.
-
Compruebe que las baterías estén correctamente introducidas.
Cuando la etiqueta se imprime, queda
demasiado margen a ambos lados del
texto.
Consulte "Configurar margen (margen de la cinta)" en
esta guía del usuario y seleccione [Mitad] o [Estrecho]
para que la etiqueta tenga márgenes más pequeños.
La máquina está “bloqueada” (es decir,
no responde al presionar ninguna tecla,
aunque esté encendida).
Consulte ‘Restablecimiento de la P-touch’.
Deben borrarse todos los ajustes de texto y
los formatos para crear una nueva etiqueta.
Presione y seleccione [Txt&Format].
La máquina no imprime o la impresión
sale borrosa.
- Compruebe que el casete de la cinta esté
correctamente introducido.
- Si el casete de cinta está vacío, reemplácelo.
- Compruebe que la cubierta del casete esté
correctamente cerrada.
El ajuste se ha borrado solo. - Las baterías pueden estar bajas; reemplácelas.
- Si se apaga el equipo durante más de dos minutos, se
perderán todo el texto y los formatos. También se
borrará la configuración de Idioma y Unidad.
La cinta no avanza correctamente o se
atasca en el interior de la etiquetadora.
Compruebe si el extremo de la cinta sale por debajo de
las guías de la cinta. La palanca del cortador se presiona
durante la impresión. No toque la palanca del cortador
de cinta durante la impresión.
Para cambiar el ajuste de idioma Consulte ‘AJUSTES INICIALES’.
Si tiene algún problema con el producto, no lo de-
vuelva a la tienda. Después de consultar la guía del
usuario, si todavía necesita ayuda, llame al Depar-
tamento de atención al cliente de Brother:
Voz: 1-877-BROTHER I Fax 1-901-379-1210
Sitio web: www.brother-usa.com
Si necesita encontrar un centro de servicios,
llame al 1-877-BROTHER o visite nuestro sitio web.
PREPARACIÓN
A : Cubierta del casete
B : Palanca del cortador de cinta
• Abra la cubierta del casete presionando en el área
que se indica arriba en el extremo superior de la
máquina.
A : Borde del cortador
B : Tope del cortador
C : Cabezal de impresión
• Introduzca seis baterías alcalinas AAA.
• Asegúrese de que los polos positivo y negativo
de las baterías estén en la posición correcta.
Nota: use solamente baterías nuevas.
A : Rueda dentada
• Asegúrese de que el extremo de la cinta pase
por debajo de las guías de la cinta.
•
Si la cinta del casete está suelta, haga girar con
el dedo la rueda dentada del casete en la
dirección que marca la flecha hasta que la cinta
quede tensa.
A : Ranura de salida de la cinta
• Introduzca un casete de cinta.
• Asegúrese de que quede colocado en su lugar.
• Cierre la cubierta del casete.
• Una vez instalada la cinta, aliméntela una vez
(consulte “Alimentación”) y presione la palanca
del cortador de cinta para cortarla.
Nota:
Utilice únicamente cintas Brother TZ con
esta máquina.
RESTABLECIMIENTO de LA P-TOUCH
Restablezca la P-touch si quiere inicializar
los ajustes o en el caso de que la
etiquetadora no esté funcionando
adecuadamente.
• Apague la etiquetadora.
• Presione y .
• Mientras mantiene presionado y
, presione una vez para
ENCENDER la etiquetadora.
• Suelte las teclas y .
Nota:
La etiquetadora se enciende con los
ajustes internos de fábrica.
Se borrarán todos los textos, ajustes y
archivos almacenados.
A
B
A
C
B
A
A
IMPRESIÓN DE ETIQUETAS
Pantalla
1. Mayúsculas
2. Cursor
3. Tamaño
4. Ancho
5. Estilo
6. Longitud de la etiqueta
7. Subrayado/Marco
Teclado
8. DECO MODE
9. Imprimir
10.Teclas del cursor
11.Retroceso (BS)/Cancelar
12.Función
13.Teclado alfabético
14.Acento
15.Espacio
16.Símbolo
17.Mayúsculas
18.Fecha/Hora
19.Borrar
20.Enter
21.Encendido/Apagado
Pantalla: 12 caracteres.
Búfer de texto: máximo de 80
caracteres.
Adaptador (opcional)
Se recomienda utilizar las baterías
junto con el adaptador (opcional) de
CA (AD-24ES) para proteger la
memoria.
AJUSTES INICIALES
1. Encienda la máquina.
• Suministre alimentación mediante las
baterías o el adaptador y presione .
2. Defina el idioma.
[ Idioma]
[English/Español/Français/Hrvatski/
Italiano/Magyar/Nederlands/Norsk/Polski/
Português/Română/Slovenski/Slovenský/
Suomi/Svenska/Türkçe/Čeština/Dansk/
Deutsch]
3.
Defina la unidad de medida: pulgadas o mm
[Unidad]
[pulgadas/mm]
4. Defina la fecha (MM/DD/AA) y la hora
(hh:mm)
Ejemplo: Definición de fecha y hora para el 21 de
noviembre de 2009, 10:30 AM.
[Hora Fecha]
[Reloj]
[MM/01/10] Ingrese “11” [11/DD/10] Ingrese “21”
[11/21/AA] Ingrese “09”
[hh:00] Ingrese “10” [10:mm] Ingrese “30”
[AM/PM]
CONFIGURACIÓN (DISEÑOS DE ETIQUETA)
Tamaño
[Tamaño]
[Grande/Mediano/Pequeño]
Además de este ajuste, el tamaño del texto se ajusta
automáticamente al ancho de la cinta. El tamaño real de
la impresión varía según el ancho de la cinta. El tamaño
real de la impresión varía según el ancho de la cinta.
Ancho
[Ancho]
[Normal/x 2/x 1/2]
Estilo
[Estilo]
[Normal/Negrita/Contorno/Sombra/
Cursiva/C+Negrita/ C+Contorno/ C+Sombra/
Vertical/]
Subrayado/Marco
[Subr/Marco]
[Subrayado]
Nota:
- Hay ocho tipos de marco disponibles.
Consulte la tabla ( ) en la hoja adjunta
para ver tipos de marcos (C).
- Los marcos no se pueden imprimir en una
cinta de 9/64" (3,5 mm).
1 Subrayado 3 Hoja 5 Estrella 7 Burbuja
2
Redondeado
4
Placa
6
Corazón
8 Flor
INTRODUCCIÓN DE TEXTO
Mayúsculas/Minúsculas
Mayúsculas/Minúsculas: está
ENCENDIDO/APAGADO.
Símbolos
-
Básico/Pictograma:
Para introducir símbolos.
[Básico/Pictograma]
[. , : ; " ' •]
•
Consulte la tabla de símbolos (Básico: /
Pictograma: ) en la hoja adjunta.
•
Pueden seleccionarse las filas de
símbolos (A a L) en la tabla de pictogramas
si se presiona el carácter correspondiente.
•
Para ir al siguiente grupo, presione (otra vez).
- Lista de impresión: Para imprimir todos
los símbolos de la tabla de pictogramas.
[Lista imp.]
[¿Imprimir?]
Texto de dos líneas
•
Introduzca el texto para la primera línea y presione .
•
Introduzca el texto para la segunda línea y presione
.
Nota: No presione después de la
segunda línea. De lo contrario,
aparecerá el mensaje de error "Límite
línea".
Nota:
Utilice cinta de 3/8" (9 mm) o 1/2" (12 mm)
de ancho para imprimir texto en dos líneas.
Caracteres con acento.
• Introduzca un carácter y presione .
• Escoja un carácter con acento con
o y presione . Para ver una lista de
los caracteres disponibles, consulte la
tabla ( ) en la hoja adjunta.
Borrar
Al presionar , los caracteres se borrarán
uno por uno.
• Borrar todo el texto y los ajustes
[Txt&Format]
• Borrar sólo texto
[Sólo texto]
IMPRESIÓN DE ETIQUETAS
Vista previa del texto
[Vista previa]
Nota: Puede obtenerse sólo una vista previa del
texto, no del tamaño, la tipografía o ninguna
característica adicional.
Alimentar (alimentar cinta)
[Alimentación]
Imprimir
• Presione .
Configurar margen (margen de la cinta)
[Margen]
[Lleno/Mitad/Estrecha/Imp.cadena]
- Lleno/Mitad/Estrecha:
Para dejar
márgenes iguales a ambos lados del texto.
- Impresión en cadena: Para crear
etiquetas con texto de varios estilos.
1. Cuando aparezca el mensaje "OK
aliment.?" después de haber impreso
la etiqueta, presione .
2. Borre el texto, introduzca el texto para
la siguiente etiqueta y a continuación
presione .
3. Repita los pasos 1 y 2 para cada
etiqueta adicional.
4.
Cuando aparezca el mensaje "OK
aliment.?" después de haber impreso la
última etiqueta, presione .
5. Después de que salga la cinta,
presione la palanca del cortador para
cortar la cadena de etiquetas.
[OK aliment.?]
Cómo hacer copias
[Copias]
[¿De 1-9?]
Puede imprimir hasta 9 copias de una
etiqueta.
Cuando quiera imprimir las mismas
etiquetas con el margen más estrecho,
ponga el margen en Estrecho.
HORA/FECHA
Puede imprimir la hora y la fecha con un toque
del botón. Hay ocho formatos disponibles.
Agregar Hora/Fecha
[abc_] [abc 11/21/09_ ]
Cómo seleccionar un formato
[Hora y Fecha]
[Formato]
[M/D/A hm]
Están disponibles los siguientes formatos.
Cambiar el ajuste del reloj
• Consulte AJUSTES INICIALES, paso 4.
Formato Noviembre 21 2009, 3:30 PM
M/D/A 11/21/09
M/D/A hm 11/21/09 03:30PM
D/M/A 21/11/09
D/M/A hm 21/11/09 03:30PM
D.M.A 21.11.09
D.M.A hm 21.11.09 03:30PM
A-M-D 09-11-21
A-M-D hm 09-11-21 03:30PM
[Lleno]
1” 1”
1/2” 1/2”
1/6” 1/6”
ABC ABC ABC::
[Mitad] [Estrecha]
ABC
ABC
DEF
DECO MODE
Esta función le permite crear etiquetas únicas
mediante plantillas incorporadas. Para ver una
lista de los diseños disponibles consulte la tabla
de formato DECO MODE ( ) en la hoja adjunta.
Ejemplo: (diseño/formato 10)
[Diseño 10]
[Automático/1,2”-7,8”]
BROTHER
[Imprimir/Salir]
•
Algunos diseños de la tabla tienen una tilde cerca
de ellos. Si se seleccionan, la máquina puede
dejar de imprimir automáticamente cuando el
cabezal de impresión se recalienta para permitir
que se enfríe. Aparecerá el tiempo del
enfriamiento. Cuando el cabezal de impresión se
enfría, la impresión continuará automáticamente.
•
Dependiendo del formato seleccionado, es posible
que no se imprima todo el contenido del texto.
• No se pueden cambiar los formatos de las
plantillas.
•
Los símbolos resaltados en la hoja adjunta
están disponibles en DECO MODE.
•
Para borrar todo el texto, presione .
Aparecerá "¿Borrar?".
Presione para borrar o para cancelar.
• Cuando acceda a DECO MODE, se le
recordará su texto impreso más reciente y
la longitud de la etiqueta.
• Presione para volver al paso anterior.
• Presione para que el modo “Longitud”
vuelva a [Automático].
•
Para salir de DECO MODE, presione hasta
que en la pantalla aparezca la pantalla de
ingreso de texto. Alternativa: seleccione [Salir]
en la pantalla de selección [Imprimir]/[Salir].
Nota:
La función DECO MODE sólo está disponible si se
utilizan casetes de cinta de 1/2" (12 mm) de ancho.
La longitud máxima de la etiqueta es de 7,8"
(200 mm) para DECO MODE. Cuando se
selecciona [Automático], la máquina ajusta
automáticamente la longitud para que el
texto aparezca en la etiqueta una vez.
ROTULADO DE CABLES
Para crear etiquetas similares a las de esta
imagen, siga los siguientes pasos: Introduzca
hasta 2 líneas de texto. Imprima la etiqueta y
envuélvala alrededor del cable. Siempre
utilice cinta Flexible de Identificación Brother
para este procedimiento.
Consulte el manual incluido con la cinta flexible
de identificación para ver las condiciones
recomendadas de uso.
[Cable]
[¿Imprimir?]
La longitud de la etiqueta y los ajustes del margen
se pondrán automáticamente en [Automático]
cuando se haga etiquetado de cables.
ABC
159
ABC
159
GUARDADO DE ETIQUETAS
Pueden guardarse hasta nueve etiquetas y
recuperarse para imprimirlas otro día.
También se puede editar y sobrescribir una
etiqueta almacenada.
Guardar
[Archivo]
[Guardar]
[1-9]
Imprimir
[Archivo]
[Imprimir]
[1-9]
Abrir
[Archivo]
[Abrir] [1-9]
Nota: Si intenta almacenar una etiqueta
cuando ya hay una con ese número,
aparecerá el mensaje "¿Sobrescribir.?".
ACCESO DIRECTO
Además de los pasos básicos para buscar
una función, la etiquetadora también le
brinda al usuario las teclas de acceso
directo, que facilitan el acceso a una función
de uso frecuente.
• Presione y a continuación la tecla
de acceso directo.
• Presione para confirmar.
Teclas de acceso directo y funciones
Tecla Función Tecla Función
Idioma Archivo
Tamaño Cable
Ancho
Vista previa
Estilo Alimentar
Subr/Marco Unidad
Longitud de
la etiqueta
Hora
Fecha
Copias Margen
ACCESORIOS
Si la hoja de la cuchilla pierde filo con el uso y la
cinta no se puede cortar correctamente, cambie la
unidad de corte (N.º de cat. TC-5) por otra nueva;
adquiérala de un distribuidor autorizado de Brother.
Casetes de cinta Consulte la ‘Supplies and
Accessories Guide’ adjunta.
Adaptador de CA AD-24ES
Unidad de
cortador
TC-5 (repuesto)
Casete de limpieza
TZ-CL3
PRECAUCIÓN
• No toque la hoja de la cuchilla directamente con los
dedos.
• No ingiera el tope del cortador.
ESPECIFICACIONES
Dimensiones
(ancho x
profundidad x
altura)
4,25" × 8,24" × 2,27"
(107,9 × 209,4 × 57,6 mm)
Peso Aprox. 0,69 lb (Aprox. 315 g)
Fuente de
alimentación
Seis baterías alcalinas AAA
(LR03)
Adaptador de CA Modelo AD-24ES
Casete de cinta Cinta Brother TZ (ancho)
9/64" (3,5 mm), 1/4" (6 mm),
3/8" (9 mm), 1/2" (12 mm)
Содержание
- A cassette cover b tape cutter lever 1
- A cutter edge b cutter stopper c print head 1
- A tape exit slot 1
- A toothed wheel 1
- Accented characters type a character and press choose an accented character with or and press for a list of available characters refer to table on the enclosed insertion sheet 1
- Accessories 1
- Adapter optional for memory back up it is recommended to use the batteries together with the optional ac adapter ad 24es 1
- Add time date 1
- All text and format settings need to be cleared to create a new label press and select txt format 1
- Appears press to clear or to cancel 1
- Battery the batteries are about to run out replace all batteries 1
- Cable labeling 1
- Caution 1
- Chain print for creating labels containing text in various styles 1
- Changing the clock setting refer to initial settings step 4 1
- Check that the ad 24es adapter is correctly connected 1
- Check that the end of the tape feeds under the tape guides 1
- Check that the tape cassette is inserted correctly if the tape cassette is empty replace it check that the cassette cover is properly closed 1
- Check the batteries are correctly inserted the batteries could be weak replace them 1
- Clear by pressing the characters will be deleted one by one 1
- Clear the text enter the text for the next label and then press 1
- Cooling 1
- Cutter error tape cutter lever is pressed while the machine is printing note do not push the cutter lever while printing 1
- Deco mode 1
- Deco mode feature is only available when using 1 2 12mm wide tape cassettes 1
- Deleting all text and settings 1
- Deleting text only 1
- Depending on the format you have selected the entire contents of your text may not be printed the template formats cannot be changed 1
- Display 1 caps 2 cursor 3 size 4 width 5 style 6 label length 7 underline frame 1
- Display 12 characters 1
- Electronic labeling system 1
- Enter the text for the first line and press 1
- Enter the text for the second line and press 1
- Entering text 1
- Error message cause remedy 1
- Example design format 10 1
- Feed tape feed 1
- Full half narrow for leaving equal margins on both sides of the text 1
- Full the maximum number of characters 80 characters for regular text or 50 characters for deco mode have already been entered 1
- General precautions 1
- Getting started 1
- If the cutter blade becomes blunt after repetitive use and the tape cannot be cut cleanly replace with new cutter unit stock no tc 5 by obtaining from an authorized brother reseller 1
- If the ink ribbon in the cassette is loose use your finger to turn the toothed wheel in the direction of the arrow on the cassette until there is no slack 1
- If the minimum label length 1 30mm is selected some frame types leaf or star will not allow you to enter additional text 1
- If the print head becomes too hot the labeler stops printing and automatically starts to cool down the cool down time will be displayed once the print head is cool printing will continue automatically do not touch the labeler while cooling 1
- In addition to the basic steps to search for a function the labeler also provides the user with function shortcuts making it easy to jump to a frequently used function press and then the shortcut key press to confirm 1
- In addition to this setting the text size automatically adjusts to the tape width the actual printed size varies with tape width width 1
- Initial settings 1
- Insert 1 2 12 mm 1
- Insert a tape cassette make sure that the cassette snaps into place close the cassette cover after you have installed the tape feed the tape see feeding once and then push in the tape cutter lever to cut the tape 1
- Insert six aaa alkaline batteries make sure the and of the batteries are positioned correctly 1
- Introduction 1
- Invalid an invalid number is selected for label length 1
- Keyboard 8 deco mode 9 print 10 cursor keys 11 back space bs cancel 12 function 13 alphabetic keyboard 14 accent 15 space 16 symbol 17 caps 18 time date 19 clear 20 enter 21 power 1
- Label length and margin settings will automatically default to auto when cable labeling 1
- Line limit you tried to enter a third line by pressing note use either 3 8 9 mm or 1 2 12 mm wide tape when printing two lines 1
- Make sure that the end of the tape feeds under the tape guides 1
- Making copies 1
- No cassette insert a cassett 1
- No frame ok frames can not be printed on 9 64 3 mm tape select to print with no frame or to cancel 1
- No text you tried to print a text file when there is no data stored in the memory is pressed when no text is entered 1
- Note 8 frames are available refer to table on the enclosed insertion sheet frames cannot be printed on 9 64 3 mm tape 1
- Note a message 1
- Note do not press after the second line of text otherwise line limit error message will appear note 1
- Note only the text can be previewed not the size font or any additional features 1
- Note only use new batteries 1
- Ok to feed tape feeds after printing when chain prt is selected refer to set margin tape margin 1
- Only 1 2 12 mm tape cassette is available for deco mode 1
- Open the cassette cover by pressing the above indicated area at the top end of the machine 1
- Overwrite will appear if you try to store a label when there is already a label stored with that number 1
- Preparation 1
- Print list for printing all symbols in the pictograph table 1
- Print press 1
- Printed in china lw4113001 1
- Printing labels 1
- Problem possible solution 1
- Pt 1090 1
- Refer to resetting the p touch 1
- Refer to the manual enclosed with flexible id tape about the recommended conditions for use 1
- Refer to the symbol table basic pictograph on the enclosed insertion sheet 1
- Repeat steps 1 and 2 for each additional label 4 when the message ok to feed appears after the last label is printed press 5 after the tape is fed press the cutter lever to cut off the chain of labels 1
- Reset the p touch labeler if you want to initialize the settings or in case the labeler does not work properly turn off the labeler hold down and while holding and press once to turn on the labeler release and 1
- Resetting the p touch 1
- Safety precautions 1
- Saving labels 1
- See set margin tape margin in this user s guide and select half or narrow to have smaller margins for your label 1
- Select a format 1
- Set date mm dd yy and time hh mm 1
- Set margin tape margin 1
- Set the language 1
- Set the unit of measurement inch or mm 1
- Settings label designs 1
- Shortcut keys and functions 1
- Shortcuts 1
- Some designs contain a check mark next to them in the table if selected your machine may automatically stop printing if the print head becomes too hot allowing it to cool down the cooling time will be displayed once the print head is cool printing will continue automatically 1
- Specifications 1
- Start your machine 1
- Supply power by using the batteries or the adapter and press 1
- Symbols basic pictograph for entering symbols 1
- Text buffer maximum 80 characters 1
- Text limit 1
- Text preview 1
- The cutter lever is pressed while printing do not touch the cutter lever during printing 1
- The display stays blank after you have turned on the machine 1
- The following formats are available 1
- The highlighted symbols on the enclosed insertion sheet are available in deco mode 1
- The labeler turns on with its internal factory settings all text settings and stored files are cleared 1
- The machine does not print or printing is blurry 1
- The machine has locked up i e nothing happens when a key is pressed even though the machine is on 1
- The maximum label length in deco mode is 7 200 mm when auto is selected the machine will automatically adjust the length so that the text appears on the label one time 1
- The power turns off when trying to print the batteries are weak replace all batteries check that the batteries are inserted correctly 1
- The rows of symbols a to l in the pictograph table can be selected by pressing the corresponding character 1
- The setting has cleared on its own the batteries may be weak replace them when power is disconnected for more than two minutes all text formatting will be lost language and unit settings will also be cleared 1
- The tape does not feed properly or gets stuck inside the labeler 1
- The text length exceeds 7 200mm when label length is set to auto in deco mode 1
- The text length exceeds the selected label length 1
- This function allows you to create unique labels by using built in templates for a list of available designs refer to table on the enclosed insertion sheet 1
- Time date 1
- To change the language setting refer to initial settings 1
- To clear all text press 1
- To create labels similar to the image below follow the below steps input up to 2 lines of text print label and wrap around cable always use brother flexible id tape when wrapping 1
- To exit deco mode press until the display shows the text entry screen alternative select quit in the print quit selection screen 1
- To go to the next group press again 1
- Troubleshooting 1
- Two line text 1
- Underline frame 1
- Up to nine labels can be saved and recalled for printing at a later date it is also possible to edit and overwrite a stored label 1
- Upper lower case upper lower case is on off 1
- Use either 3 8 9 mm or 1 2 12 mm wide tape when printing two lines of text 1
- Use only brother tz tapes with this machine 1
- User s guide 1
- When the label is printed out there is too much margin on both sides of the text 1
- When the message ok to feed appears after the label is printed press 1
- When you access deco mode the most recently printed text and label length will be recalled press to return to the previous step press to change the label length setting back to auto 1
- When you want to print the same labels with the narrowest margins set margin to narrow 1
- With the pt 1090 you can create labels for any application select from the many frames character sizes and styles to design custom labels in addition the variety of tape cartridges allows you to print labels with different widths and colors read this guide carefully before starting and keep the guide in a handy place for future reference the contents of this guide and the specifications of this product are subject to change without notice 1
- You can print time and date with one touch on the button eight formats are available 1
- You can print up to 9 copies of the label 1
- You tried to select copies preview or cable when no text is entered 1
- A borde del cortador b tope del cortador c cabezal de impresión 2
- A cubierta del casete b palanca del cortador de cinta 2
- A ranura de salida de la cinta 2
- A rueda dentada 2
- Abra la cubierta del casete presionando en el área que se indica arriba en el extremo superior de la máquina 2
- Acceso directo 2
- Accesorios 2
- Adaptador opcional se recomienda utilizar las baterías junto con el adaptador opcional de ca ad 24es para proteger la memoria 2
- Además de este ajuste el tamaño del texto se ajusta automáticamente al ancho de la cinta el tamaño real de la impresión varía según el ancho de la cinta el tamaño real de la impresión varía según el ancho de la cinta 2
- Además de los pasos básicos para buscar una función la etiquetadora también le brinda al usuario las teclas de acceso directo que facilitan el acceso a una función de uso frecuente presione y a continuación la tecla de acceso directo presione para confirmar 2
- Agregar hora fecha 2
- Ajustes iniciales 2
- Algunos diseños de la tabla tienen una tilde cerca de ellos si se seleccionan la máquina puede dejar de imprimir automáticamente cuando el cabezal de impresión se recalienta para permitir que se enfríe aparecerá el tiempo del enfriamiento cuando el cabezal de impresión se enfría la impresión continuará automáticamente 2
- Alimentar alimentar cinta 2
- Asegúrese de que el extremo de la cinta pase por debajo de las guías de la cinta 2
- Batería las baterías están a punto de descargarse reemplace todas las baterías 2
- Borrar sólo texto 2
- Básico pictograma 2
- Cambiar el ajuste del reloj consulte ajustes iniciales paso 4 2
- Caracteres con acento introduzca un carácter y presione escoja un carácter con acento con o y presione para ver una lista de los caracteres disponibles consulte la tabla en la hoja adjunta borrar al presionar los caracteres se borrarán uno por uno borrar todo el texto y los ajustes 2
- Compruebe que el adaptador ad 24es esté correctamente conectado 2
- Compruebe que el casete de la cinta esté correctamente introducido si el casete de cinta está vacío reemplácelo compruebe que la cubierta del casete esté correctamente cerrada 2
- Compruebe que las baterías estén correctamente introducidas 2
- Compruebe si el extremo de la cinta sale por debajo de las guías de la cinta la palanca del cortador se presiona durante la impresión no toque la palanca del cortador de cinta durante la impresión 2
- Conceptos básicos 2
- Configuración diseños de etiqueta 2
- Configurar margen margen de la cinta 2
- Consulte configurar margen margen de la cinta en esta guía del usuario y seleccione mitad o estrecho para que la etiqueta tenga márgenes más pequeños 2
- Consulte el manual incluido con la cinta flexible de identificación para ver las condiciones recomendadas de uso 2
- Consulte la tabla de símbolos básico pictograma en la hoja adjunta 2
- Consulte restablecimiento de la p touch 2
- Cuando acceda a deco mode se le recordará su texto impreso más reciente y la longitud de la etiqueta presione para volver al paso anterior presione para que el modo longitud vuelva a automático 2
- Cuando aparezca el mensaje ok aliment después de haber impreso la última etiqueta presione 2
- Cuando la etiqueta se imprime queda demasiado margen a ambos lados del texto 2
- Cuando quiera imprimir las mismas etiquetas con el margen más estrecho ponga el margen en estrecho 2
- Cómo hacer copias 2
- Cómo seleccionar un formato 2
- Deben borrarse todos los ajustes de texto y los formatos para crear una nueva etiqueta 2
- Deco mode 2
- Defina el idioma 2
- Defina la fecha mm dd aa y la hora hh mm 2
- Defina la unidad de medida pulgadas o mm 2
- Dependiendo del formato seleccionado es posible que no se imprima todo el contenido del texto 2
- Después de que salga la cinta presione la palanca del cortador para cortar la cadena de etiquetas 2
- Ejemplo diseño formato 10 2
- El ajuste se ha borrado solo las baterías pueden estar bajas reemplácelas si se apaga el equipo durante más de dos minutos se perderán todo el texto y los formatos también se borrará la configuración de idioma y unidad 2
- Electronic labeling system 2
- Encienda la máquina 2
- Enfriar 2
- Error corte usó la palanca del cortador de cinta a mitad de un proceso de impresión nota no toque la palanca del cortador de cinta durante la impresión 2
- Especificaciones 2
- Esta función le permite crear etiquetas únicas mediante plantillas incorporadas para ver una lista de los diseños disponibles consulte la tabla de formato deco mode en la hoja adjunta 2
- Estilo 2
- Están disponibles los siguientes formatos 2
- Guardado de etiquetas 2
- Guardar 2
- Hora fecha 2
- Impresión de etiquetas 2
- Impresión en cadena para crear etiquetas con texto de varios estilos 1 cuando aparezca el mensaje ok aliment después de haber impreso la etiqueta presione 2 borre el texto introduzca el texto para la siguiente etiqueta y a continuación presione 3 repita los pasos 1 y 2 para cada etiqueta adicional 4 2
- Imprimir 2
- Imprimir presione 2
- Inserta 1 2 12 mm 2
- Intentó seleccionar copias vista previa o cable sin haber introducido texto 2
- Introducción 2
- Introducción de texto 2
- Introduzca el texto para la primera línea y presione 2
- Introduzca el texto para la segunda línea y presione 2
- Introduzca seis baterías alcalinas aaa asegúrese de que los polos positivo y negativo de las baterías estén en la posición correcta 2
- Introduzca un casete de cinta asegúrese de que quede colocado en su lugar cierre la cubierta del casete una vez instalada la cinta aliméntela una vez consulte alimentación y presione la palanca del cortador de cinta para cortarla 2
- Inválido 2
- La cinta no avanza correctamente o se atasca en el interior de la etiquetadora 2
- La etiquetadora se enciende con los ajustes internos de fábrica se borrarán todos los textos ajustes y archivos almacenados 2
- La función deco mode sólo está disponible si se utilizan casetes de cinta de 1 2 12 mm de ancho 2
- La longitud de la etiqueta y los ajustes del margen se pondrán automáticamente en automático cuando se haga etiquetado de cables 2
- La longitud del texto supera la longitud de la etiqueta seleccionada 2
- La longitud del texto supera los 7 8 200 mm cuando la 2
- La longitud máxima de la etiqueta es de 7 8 200 mm para deco mode cuando se selecciona automático la máquina ajusta automáticamente la longitud para que el texto aparezca en la etiqueta una vez 2
- La máquina está bloqueada es decir no responde al presionar ninguna tecla aunque esté encendida 2
- La máquina no imprime o la impresión sale borrosa 2
- La máquina se apaga al tratar de imprimir las baterías están bajas reemplace todas las baterías 2
- La pantalla aparece en blanco después de encender la máquina 2
- La pt 1090 le permite crear etiquetas para cualquier aplicación seleccione entre los diversos marcos tamaños y estilos de caracteres para crear etiquetas personalizadas además la diversidad de cartuchos de cinta le permite imprimir etiquetas de distintos anchos y colores lea detenidamente esta guía antes de empezar y manténgala a mano para utilizarla como referencia en el futuro los contenidos de esta guía y las especificaciones de este producto están sujetos a cambios sin previo aviso 2
- Lista de impresión para imprimir todos los símbolos de la tabla de pictogramas 2
- Lleno mitad estrecha 2
- Longitu 2
- Los símbolos resaltados en la hoja adjunta están disponibles en deco mode 2
- Límite línea intentó introducir una tercera línea presionando nota utilice cinta de 3 8 9 mm o 1 2 12 mm de ancho para imprimir texto en dos líneas 2
- Mayúsculas minúsculas mayúsculas minúsculas está encendido apagado símbolos 2
- Mensaje de error causa solución 2
- No se pueden cambiar los formatos de las plantillas 2
- Nota hay ocho tipos de marco disponibles consulte la tabla en la hoja adjunta para ver tipos de marcos c los marcos no se pueden imprimir en una cinta de 9 64 3 5 mm 2
- Nota no presione después de la segunda línea de lo contrario aparecerá el mensaje de error límite línea nota 2
- Nota puede obtenerse sólo una vista previa del texto no del tamaño la tipografía o ninguna característica adicional 2
- Nota si intenta almacenar una etiqueta cuando ya hay una con ese número aparecerá el mensaje sobrescribir 2
- Nota use solamente baterías nuevas 2
- Ok aliment 2
- Ok no marco los marcos no se pueden imprimir en una cinta de 9 64 3 5 mm 2
- Pantalla 1 mayúsculas 2 cursor 3 tamaño 4 ancho 5 estilo 6 longitud de la etiqueta 7 subrayado marco 2
- Pantalla 12 caracteres búfer de texto máximo de 80 caracteres 2
- Para borrar todo el texto presione aparecerá borrar presione para borrar o para cancelar 2
- Para cambiar el ajuste de idioma consulte ajustes iniciales 2
- Para crear etiquetas similares a las de esta imagen siga los siguientes pasos introduzca hasta 2 líneas de texto imprima la etiqueta y envuélvala alrededor del cable siempre utilice cinta flexible de identificación brother para este procedimiento 2
- Para dejar márgenes iguales a ambos lados del texto 2
- Para introducir símbolos 2
- Para ir al siguiente grupo presione otra vez 2
- Para salir de deco mode presione hasta que en la pantalla aparezca la pantalla de ingreso de texto alternativa seleccione salir en la pantalla de selección imprimir salir 2
- Precauciones generales 2
- Precaución 2
- Presione y seleccione txt format 2
- Problema solución posible 2
- Pt 1090 2
- Puede imprimir hasta 9 copias de una etiqueta 2
- Puede imprimir la hora y la fecha con un toque del botón hay ocho formatos disponibles 2
- Pueden guardarse hasta nueve etiquetas y recuperarse para imprimirlas otro día también se puede editar y sobrescribir una etiqueta almacenada 2
- Pueden seleccionarse las filas de símbolos a a l en la tabla de pictogramas si se presiona el carácter correspondiente 2
- Restablecimiento de la p touch 2
- Restablezca la p touch si quiere inicializar los ajustes o en el caso de que la etiquetadora no esté funcionando adecuadamente apague la etiquetadora presione y mientras mantiene presionado y presione una vez para encender la etiquetadora suelte las teclas y 2
- Rotulado de cables 2
- Sale cinta después de imprimir cuando se selecciona imp cadena consulte configurar margen margen de la cinta 2
- Se ajusta como automático en deco mode 2
- Se seleccionó un número inválido para la longitud de la etiqueta 2
- Seleccione para imprimir sin marco o para cancelar 2
- Si el cabezal de impresión se recalienta la etiquetadora dejará de imprimir y automáticamente empezará a enfriarse aparecerá el tiempo del proceso de enfriamiento cuando el cabezal de impresión se enfríe la impresión continuará automáticamente no toque la etiquetadora mientras se enfría 2
- Si la cinta del casete está suelta haga girar con el dedo la rueda dentada del casete en la dirección que marca la flecha hasta que la cinta quede tensa 2
- Si la hoja de la cuchilla pierde filo con el uso y la cinta no se puede cortar correctamente cambie la unidad de corte n º de cat tc 5 por otra nueva adquiérala de un distribuidor autorizado de brother 2
- Si las baterías están bajas reemplácelas 2
- Si se selecciona la longitud mínima de la etiqueta 1 2 30 mm algunos tipos de marcos hoja o estrella no le permitirán introducir más texto 2
- Sin cinta introduzca un caset 2
- Sin texto intentó imprimir un archivo de texto cuando no había datos almacenados en la memoria se presionó sin haber introducido texto 2
- Solución de problemas 2
- Subrayado marco 2
- Suministre alimentación mediante las baterías o el adaptador y presione 2
- Sólo el casete de cinta de 1 2 12 mm está disponible para deco mode 2
- Tamaño 2
- Teclado 8 deco mode 9 imprimir 10 teclas del cursor 11 retroceso bs cancelar 12 función 13 teclado alfabético 14 acento 15 espacio 16 símbolo 17 mayúsculas 18 fecha hora 19 borrar 20 enter 21 encendido apagado 2
- Teclas de acceso directo y funciones 2
- Texto de dos líneas 2
- Texto larg 2
- User s guide 2
- Utilice cinta de 3 8 9 mm o 1 2 12 mm de ancho para imprimir texto en dos líneas 2
- Utilice únicamente cintas brother tz con esta máquina 2
- Vista previa del texto 2
- Ya escribió el número máximo de caracteres 80 caracteres para texto normal 50 caracteres para deco mode 2
Похожие устройства
- Pierre Ricaud P22012.9G17Q Инструкция по эксплуатации
- Brother PT-D210 Руководство пользователя
- Brother PT-D450 Руководство пользователя
- Pierre Ricaud P22012.B1G3Q Инструкция по эксплуатации
- Brother PT-D600 Руководство пользователя
- Brother PT-E100 Руководство пользователя
- Brother PT-E100 Краткий справочник
- Pierre Ricaud P22013.2143Q Инструкция по эксплуатации
- Brother PT-E110 Руководство пользователя
- Brother PT-E110 Руководство по безопасности устройства
- Brother PT-E110 Краткий справочник
- Brother PT-E300 Руководство пользователя
- Pierre Ricaud P22013.5145Q Инструкция по эксплуатации
- Brother PT-E550W Руководство пользователя
- Brother PT-E550W Руководство пользователя по работе в сети
- Brother PT-E550W Руководство по быстрой установке
- Brother PT-H110 Руководство пользователя
- Brother PT-H110 Руководство по быстрой установке
- Pierre Ricaud P22013.5147Q Инструкция по эксплуатации
- Brother QL-1050N Руководство пользователя(ENG)
