22
5.3 Монтаж паровых компонентов
5.3.1 Расположение и монтаж парораспределительных трубок
Место расположения парораспределительных трубок определяется еще на этапе подбора и
проектирования системы кондиционирования воздуха. Пожалуйста, внимательно ознакомьтесь
с приведенными далее инструкциями для обеспечения эффективного увлажнения воздуха в
воздуховоде.

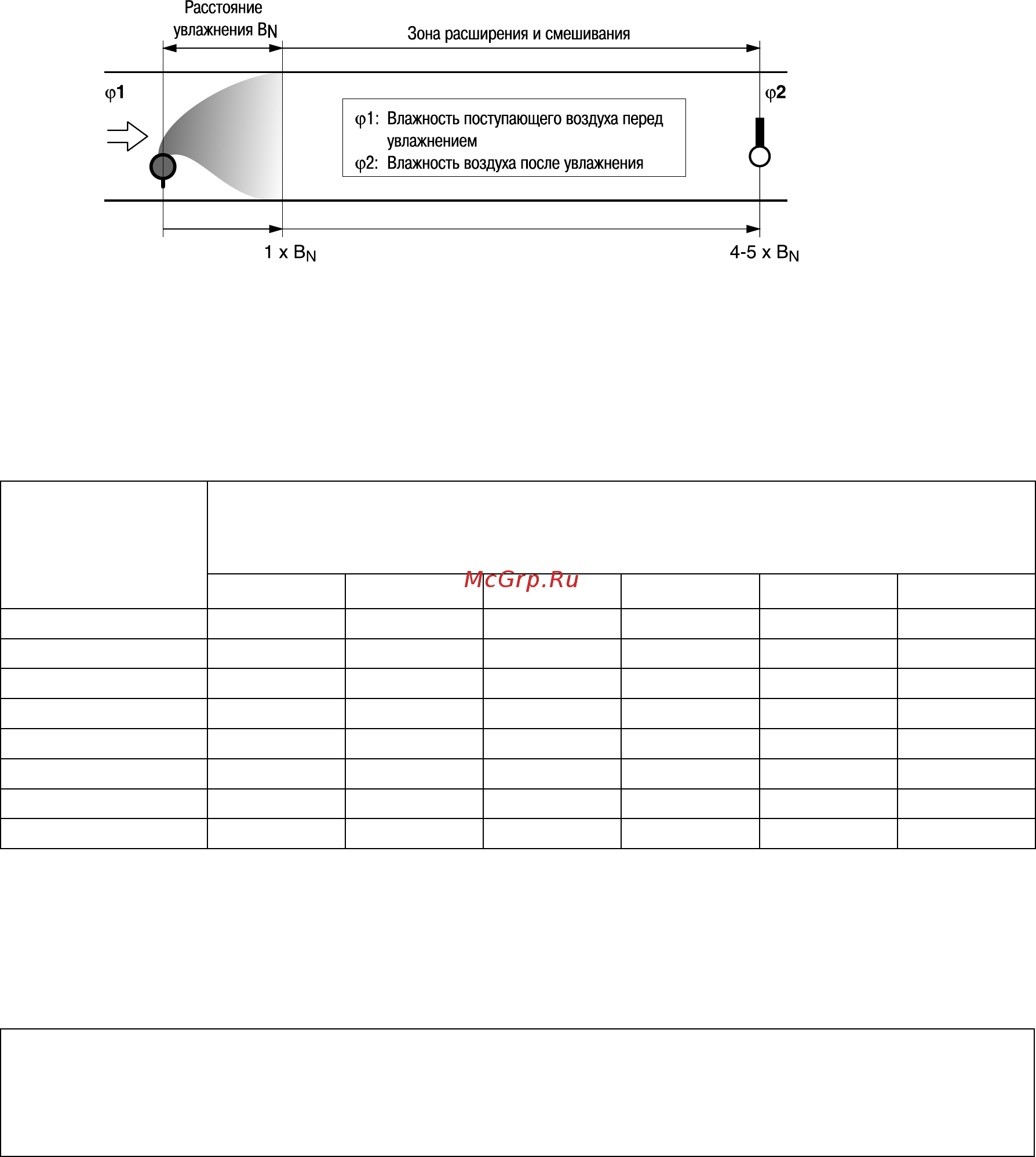

Расчет расстояния увлажнения
Для того, чтобы обеспечить полное впитывание водяного пара, выходящего из парораспределительных
трубок, окружающим воздухом необходимо определенное расстояние. Такое расстояние
называется расстоянием увлажнения “B
N
” и является основой для определения минимальных
расстояний от расположенных выше по потоку воздуха компонентов системы.
Расчет расстояния увлажнения “B
N
” зависит от нескольких факторов. Для приблизительного
определения расстояния увлажнения “B
N
” можно воспользоваться следующей таблицей.
Рекомендуемые стандартные значения, представленные в таблице, основаны на диапазоне
температуры приточного воздуха 15°C - 30°C. Значения таблицы, выделенные жирным шрифтом,
относятся только к парораспределительным трубкам 81-.., значения, представленные в скобках,
соответствуют парораспределительной системе OрtiSorр.
Влажность на входе
φ1 в % отн.вл.
Расстояние увлажнения B
N
, м
Влажность на выходе
φ2 в % отн.вл.
40 50 60 70 80 90
5 0.9 (0.22) 1.1 (0.28) 1.4 (0.36) 1.8 (0.48) 2.3 (0.66) 3.5 (1.08)
10 0.8 (0.20) 1.0 (0.26) 1.3 (0.34) 1.7 (0.45) 2.2 (0.64) 3.4 (1.04)
20 0.7 (0.16) 0.9 (0.22) 1.2 (0.30) 1.5 (0.41) 2.1 (0.58) 3.2 (0.96)
30 0.5 (0.10) 0.8 (0.17) 1.0 (0.25) 1.4 (0.36) 1.9 (0.52) 2.9 (0.88)
40 – 0.5 (0.11) 0.8 (0.20) 1.2 (0.30) 1.7 (0.45) 2.7 (0.79)
50 – – 0.5 (0.13) 1.0 (0.24) 1.5 (0.38) 2.4 (0.69)
60 – – – 0.7 (0.16) 1.2 (0.30) 2.1 (0.58)
70 – – – – 0.8 (0.20) 1.7 (0.45)
При ширине воздуховода <600 мм, расстояние увлажнения для системы OрtiSorр увеличивается прибл. на 50%.
φ1 в % отн.вл.: Относительная влажность приточного воздуха перед увлажнением, при
минимальной температуре приточного воздуха.
φ2 в % отн.вл.: Относительная влажность приточного воздуха после парораспределительной
трубки, при максимальной производительности.
Пример
дано: φ1= 30 % отн.вл., φ2= 70 % отн.вл.
расстояние увлажнения BN: 1.4 м (0.36 м для системы OрtiSorр)
Примечание: В случае если по техническим причинам требуется сократить расстояние увлажнения,
необходимо разделить выпускаемый пар на две парораспределительные трубки или использовать
парораспределительную систему OрtiSorр. В случае дополнительных вопросов, пожалуйста,
обращайтесь к Вашему поставщику оборудования Condair.
