20
20
ЗАМЕНА КОРДА В ТРИММЕРНОЙ
ГОЛОВКЕ
Для замены корда заглушите двигатель
триммера.
Нажимая на фиксатор (А) Рис.13 одно-
временно поверните крышку головки по
часовой стрелке и снимите ее с корпуса
головки (Рис.13).
А

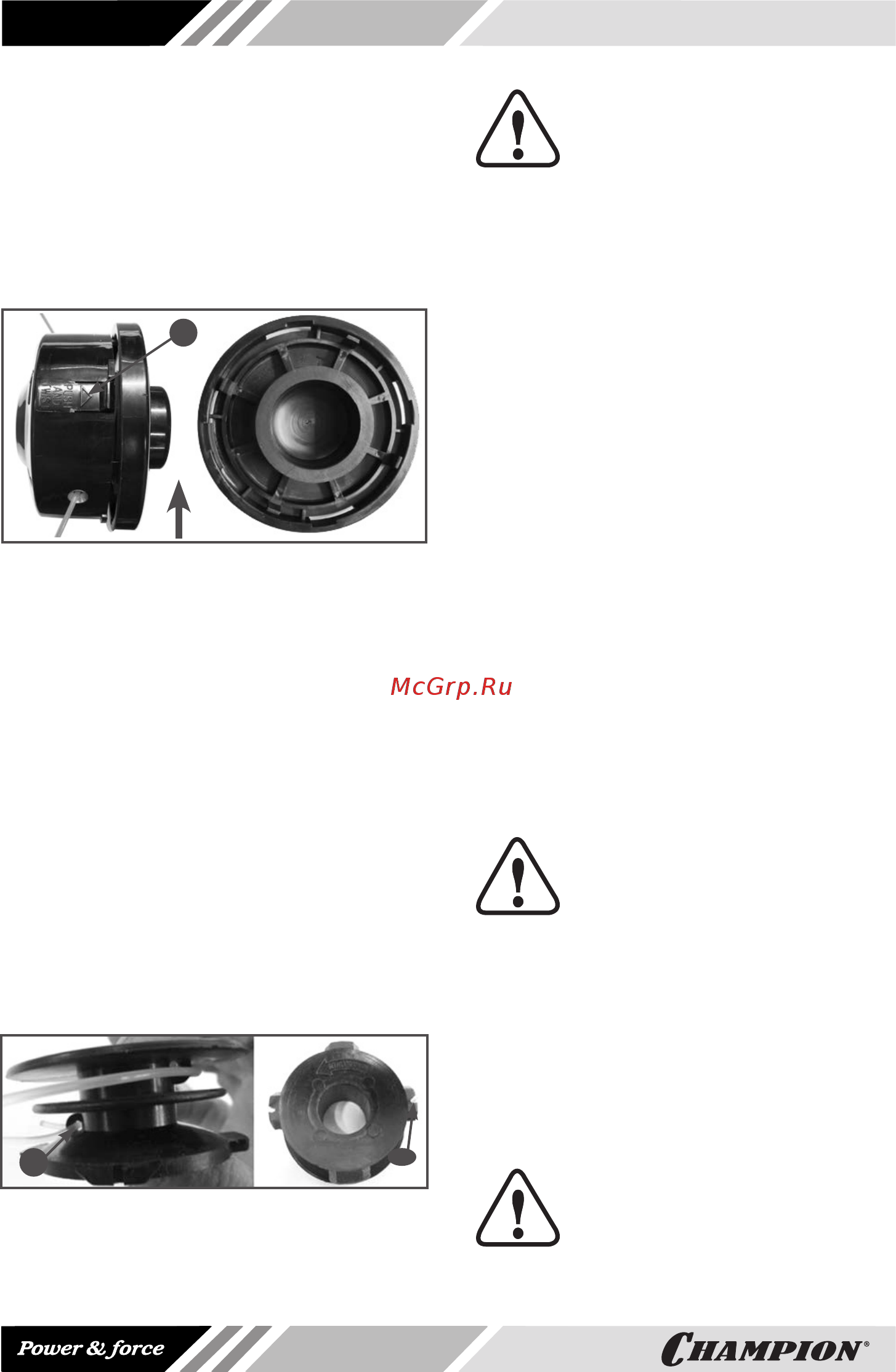

Рис.13 Снятие крышки триммерной
головки
Извлеките катушку триммерной головки
и очистите ее от остатков корда. Осмо-
трите детали головки на отсутствие по-
вреждений. Поврежденные детали го-
ловки необходимо заменить. Отрежьте
2,5-3 метра корда, сложите его вдвое и
выровняйте концы. Концы корда вставь-
те в специальные пазы в катушке (А)
Рис.14. Намотайте корд плотно с натягом
в канавку катушки. Направление намотки
указано стрелкой на катушке. После на-
мотки разрежьте петлю с кордом. За-
фиксируйте концы корда в специальных
пазах на катушке (В) Рис.14. Продень-
те концы корда в отверстия на корпусе
триммерной головки и установите катуш-
ку с кордом в корпус головки.
А В
Рис.14 Установка корда
ПРИМЕЧАНИЕ!
Не забывайте установить
пружину под катушку с кордом.
Установите крышку головки на катушку.
При установке следите за тем, чтобы
пазы в крышке совпали с выступами на
корпусе катушки. Нажмите на крышку, по-
верните ее против часовой стрелки и за-
фиксируйте на корпусе катушки.
РАБОТА С НОЖОМ
Триммер оснащен 3х-лопастным метал-
лическим режущим ножом. Металли-
ческий нож используется для кошения
густой травы или сорняков. Для пред-
упреждения отдачи и разрушения ножа
не используйте его для срезания кустов
или молодых деревьев. Используйте
штатный нож или нож рекомендованный
дилером CHAMPION для требуемых ус-
ловий работы. Не рекомендуется рабо-
тать ножом, если участок имеет большие
неровности, бугристую поверхность, глу-
бокие ямы или канавы. Не рекоменду-
ется работать ножом вблизи деревьев,
кустарников, изгородей. При соприкос-
новении ножа с твердым препятствием
произойдет отбрасывание триммера в
сторону с риском получить травму.
ВНИМАНИЕ!
Запрещается работать ту-
пым ножом. Запрещается
работать ножом, имеющим
трещины, сколы или разную длину лопа-
стей. Запрещается работать ножом,
закрепленным изношенными или по-
врежденными гайкой или шайбами. При
возникновении повышенной вибрации на
ноже при работе, немедленно остано-
вите двигатель и проверьте установ-
ку и целостность ножа, в противном
случае это может привести к поломке
триммера.
ВНИМАНИЕ!
Если нож наткнулся на пре-
пятствие, немедленно заглу-
шите двигатель и проверьте
нож на наличие повреждений.
