Champion ET1004А [11/16] Для работы с косильной головкой

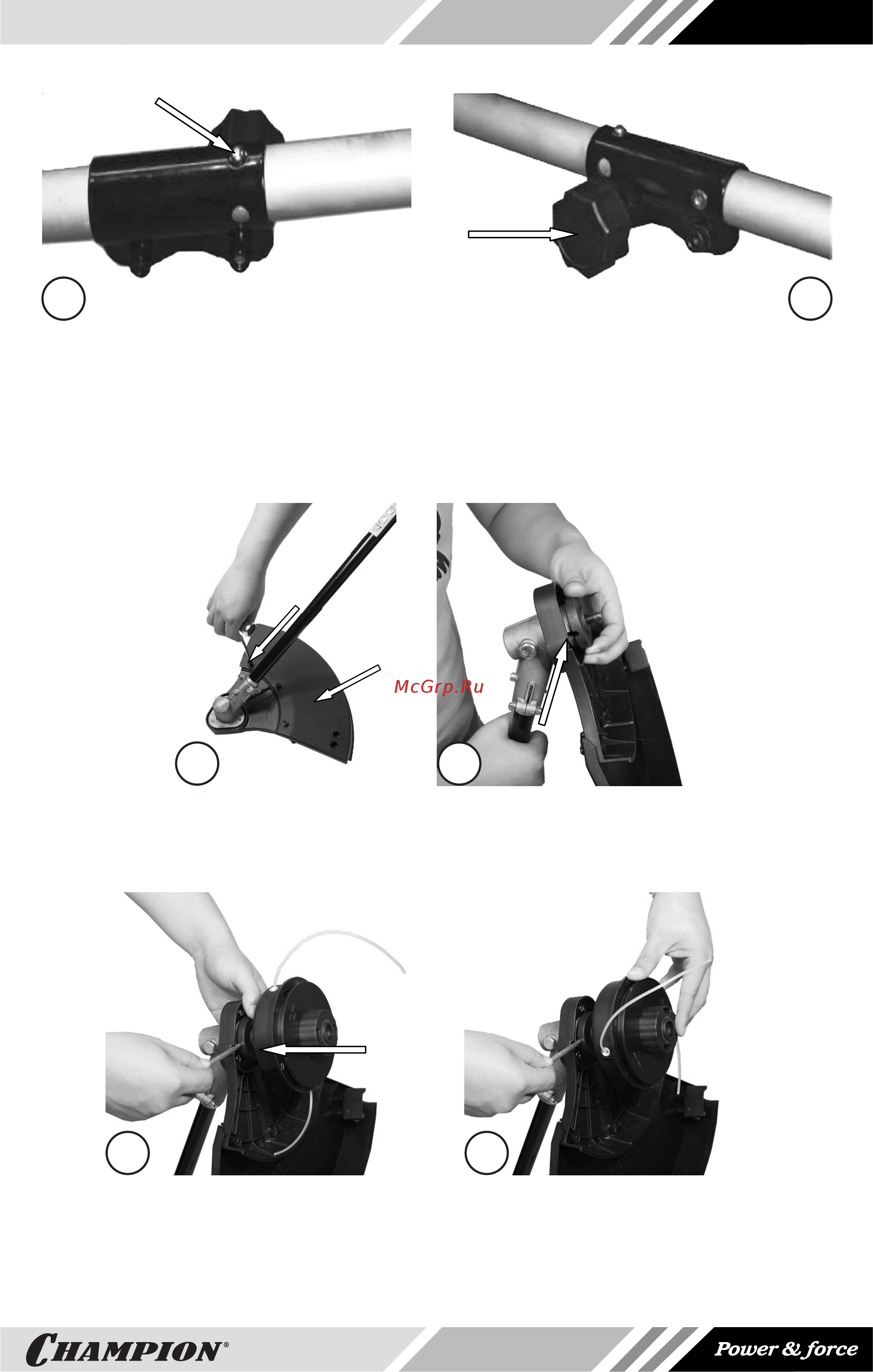

Рис.9

Зафиксируйте защелку в отверстии муфты (Рис.9А). Закрутите болт с гайкой (Рис.9В).

После сборки проверьте узел на отсутствие люфта.

ДЛЯ РАБОТЫ С КОСИЛЬНОЙ ГОЛОВКОЙ

A B

Рис.10

Установите пластиковый фартук с ножом для обрезки лески на металлический защитный кожух

и закрепите с помощью болтов (Рис.10А). Совместите отверстие на шайбе и кожухе (Рис.10В).

A B

Рис.11

Установите в отверстие шестигранный ключ из комплекта и удерживая его, прикрутите косиль-

ную головку (Рис.11 А,В).
