Champion ET1004А Руководство пользователя онлайн [9/16] 393866
![Champion ET1004A Руководство по эксплуатации онлайн [9/16] 179563](/views2/1216066/page9/bg9.png)
9

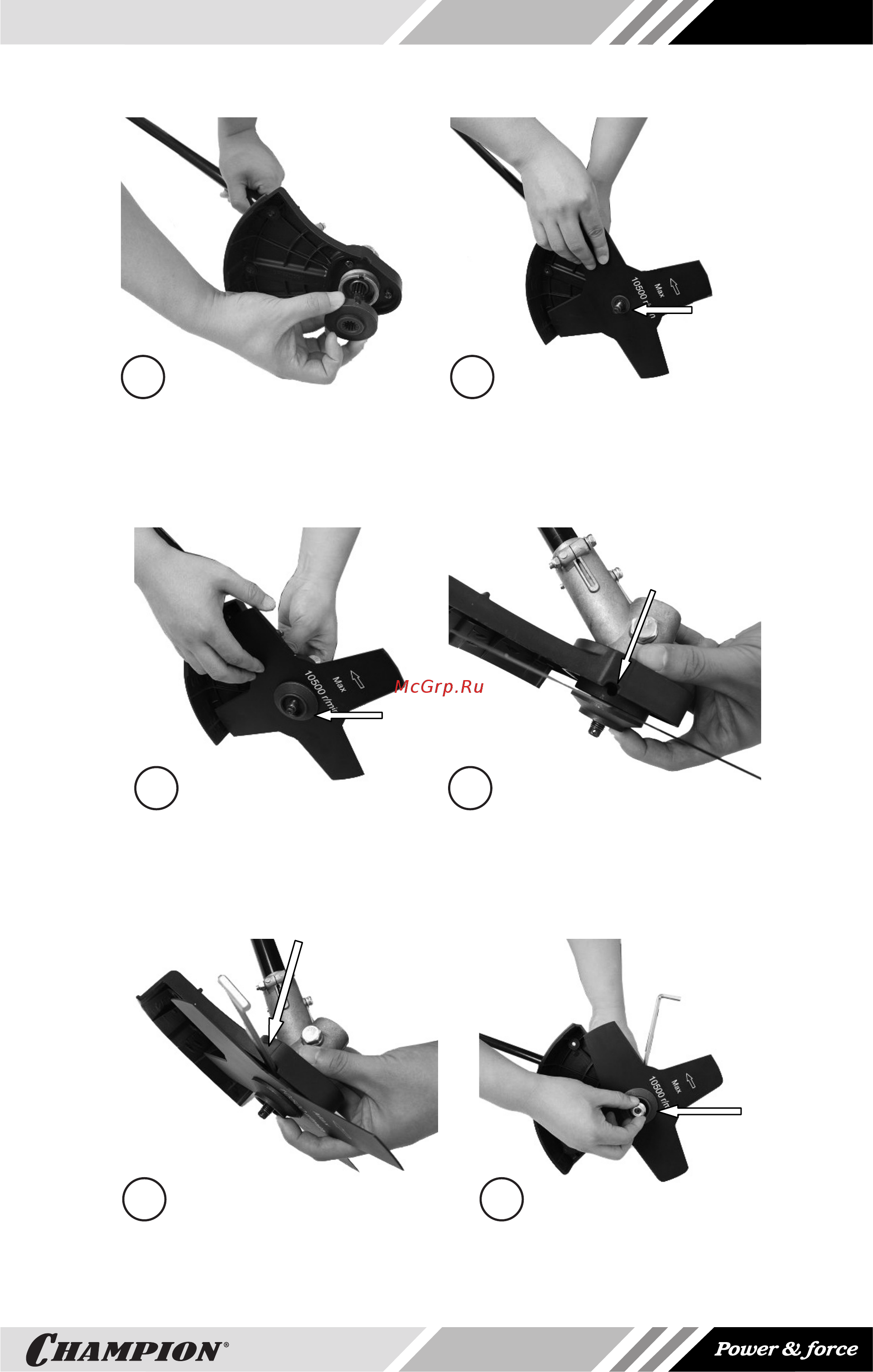

A B
Рис.3
Установите защитную шайбу редуктора (рис.3А). Установите диск для травы. Следите за тем,
чтобы выступ на шайбе совпал с отверстием в диске (Рис.3В).
A B
Рис.4
Установите прижимную шайбу ножа (Рис.4А). Совместите отверстие в кожухе и защитной
шайбе (Рис.4В).
A B
Рис.5
Вставьте в качестве стопора в отверстие шестигранный ключ (Рис.5А). Закрутите гайку кре-
пления ножа (Рис.5В).
