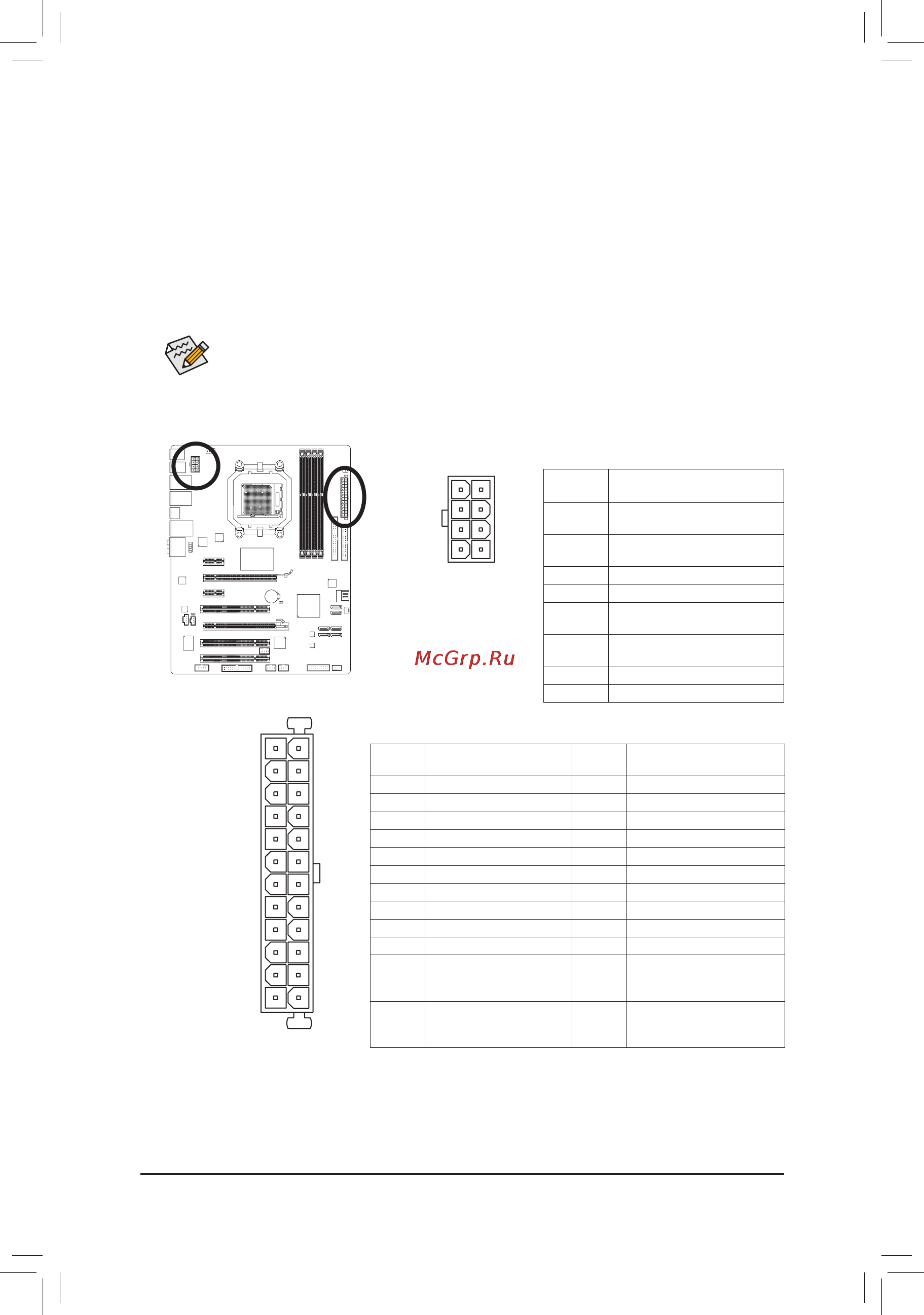

![Gigabyte GA-870A-UD3 (rev. 3.1) [16/27] Инсталляция аппаратного обеспечения 16](/views2/1047149/page16/bg10.png)
Инсталляция аппаратного обеспечения - 16 -
Мощность блока питания должна быть достаточной для того, чтобы обеспечить
потребности всех установленных в системе компонентов, желательно с небольшим
запасом (например, 500-Вт блок питания или более мощный). В противном случае
работоспособность системы оказывается нестабильной или старт компьютера вовсе
невозможен.
DEBUG
PORT
G.QBOFM
131
2412
ATX
ATX_12V_2X4
DEBUG
PORT
G.QBOFM
5
8
1
4
1/2)ATX_12V_2X4/ATX(8-контактныйразъемпитания12Ви24-контактныйосновной
ATX-разъемпитания)
С помощью этого разъема блок питания ПК обеспечивает все компоненты системной платы
стабильным электропитанием необходимой мощности. Чтобы исключить риск повреждения
оборудования, до подключения кабеля питания к разъему убедитесь в том, что блок питания
выключен и все устройства инсталлированы должным образом. Разъем питания сконструирован
таким образом, чтобы полностью исключить возможность некорректного подключения к нему
соответствующего кабеля блока питания. Правильно сориентируйте 24-контактный разъем блока
питания и соедините его с ATX-разъемом на системной плате. Разъем ATX 12 В предназначен для
питания ЦП, если он не подключен к системной плате, включить компьютер не удастся.
ATX_12V_2X4:
ATX:
Нумерация
контактов
Пояснения
Нумерация
контактов
Пояснения
1 3,3B 13 3,3B
2 3,3B 14 -12B
3 GND (Заземление) 15 GND (Заземление)
4 +5B 16 PS_ON (soft On/Off)
5 GND (Заземление) 17 GND (Заземление)
6 +5B 18 GND (Заземление)
7 GND (Заземление) 19 GND (Заземление)
8 Power Good 20 -5B
9 5VSB (режим stand by +5 В) 21 +5B
10 +12B 22 +5B
11 12 В (только для
24-контактных ATX-
разъемов)
23 +5 В (только для
24-контактных ATX-разъемов)
12 3,3 В (только для
24-контактных ATX-
разъемов)
24 GND (Заземление, только для
24-контактных ATX-разъемов)
Нумерация
контактов
Пояснения
1 GND - контакт Земля (только для
8-контактных разъемов ATX 12 В)
2 GND - контакт Земля (только для
8-контактных разъемов ATX 12 В)
3 GND (Заземление)
4 GND (Заземление)
5 +12B (только для 8-контактных
разъемов ATX 12 В)
6 +12B (только для 8-контактных
разъемов ATX 12 В)
7 +12B
8 +12B
