ST – 480 z PID

I. Описание

Регулятор температуры ST–480zPID предназначен для котлов ц.о. и управляет

насосом циркуляции воды Ц.О., насосом горячего водоснабжения ГВС, клапаном-

смесителем и вентилятором. Дополнительно есть возможность управлять еще

двумя клапанами-смесителями посредством модулей ST-61.

Контроллер ST-850zPID является регулятором с выходным постоянным сигналом,

использующим алгоритм регулировки PID. В контроллере этого типа сила наддува

подсчитывается на основании измерения температуры котла и температуры

топочных газов, измеряемых на выходе котла. Вентилятор работает непрерывно в

это время, а сила наддува зависит непосредственно от измеряемой температуры

котла, температуры топочных газов и разницы этих параметров от заданных

значений. Стабильная поддержка заданной температуры без необходимости

повторных настроек и колебаний - это достоинство регулятора zPID.

Применяя этот тип контроллера с датчиком выхода топочных газов, можно

сэкономить до двадцати процентов топлива; температура исходящей воды очень

стабильна, что влияет на более длительный период эксплуатации

теплообменника (котла). Контроль температуры топочных газов на выходе котла

поддерживает на низком уровне выбросы пыли и газов, вредных для окружающей

среды. Тепловая энергия газов сгорания не пропадает и не выпускается в трубу,

а используется для отопления.

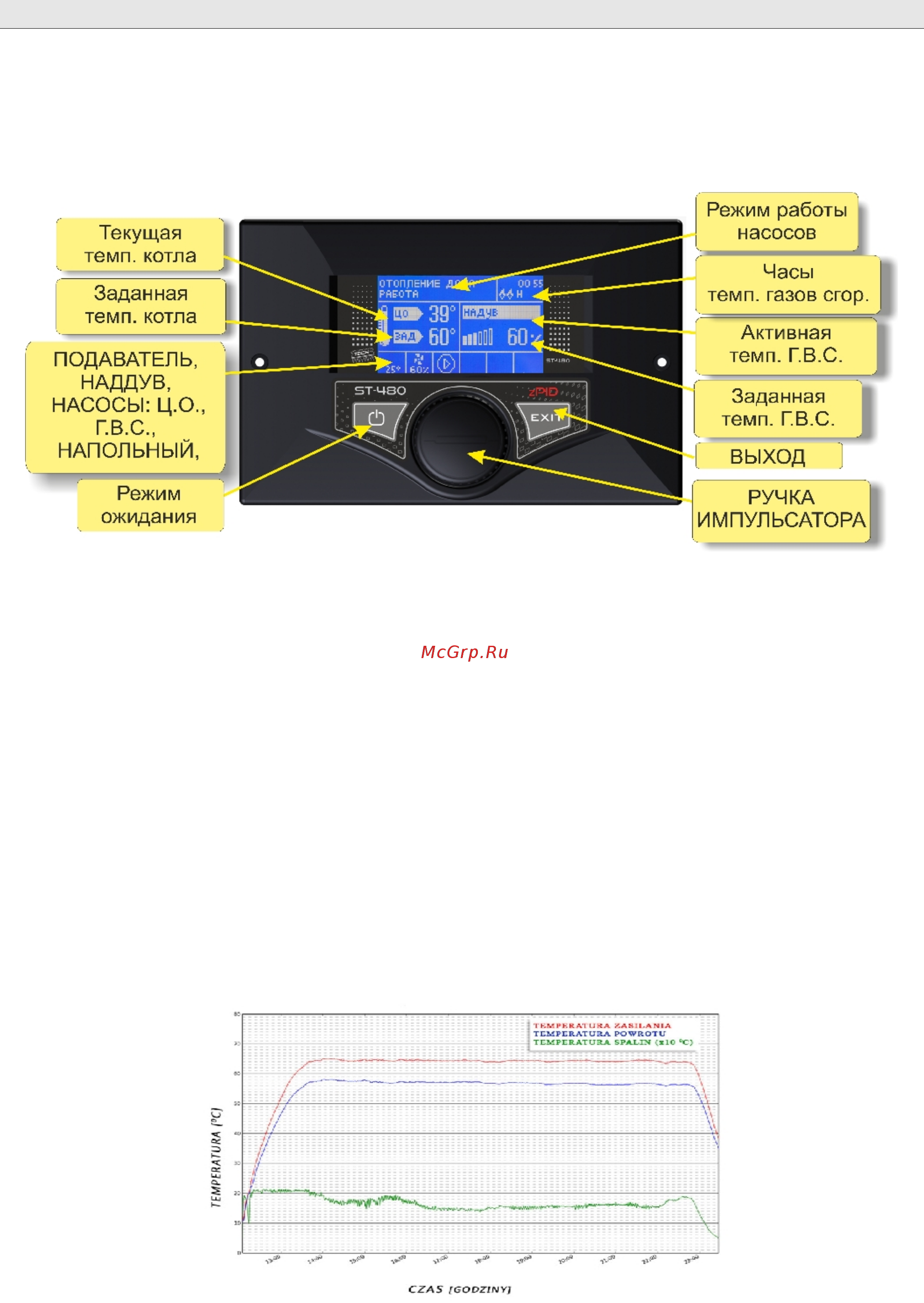

Ниже приводим результаты испытаний, проведенных с применением контроллера

Tech с управлением PID:

- 5 -
