Gigabyte GA-870-UD3P (rev. 1.3) [18/24] Разъемыsata3_0 1 2 3 4 5 пропускнаяспособностьsata интерфейса6гбит с

Мощность блока питания должна быть достаточной для того чтобы обеспечить потребности всех установленных в системе компонентов желательно с небольшим запасом например 500 вт блок питания или более мощный в противном случае работоспособность системы оказывается нестабильной или старт компьютера вовсе невозможен 16

Разъемпитания 16

С помощью этого разъема блок питания пк обеспечивает все компоненты системной платы стабильным электропитанием необходимой мощности чтобы исключить риск повреждения оборудования до подключения кабеля питания к разъему убедитесь в том что блок питания выключен и все устройства инсталлированы должным образом разъем питания сконструирован таким образом чтобы полностью исключить возможность некорректного подключения к нему соответствующего кабеля блока питания правильно сориентируйте 24 контактный разъем блока питания и соедините его с atx разъемом на системной плате разъем atx 12 в предназначен для питания цп если он не подключен к системной плате включить компьютер не удастся 16

Установка устройств 16 16

17 установка устройств 17

4 5 разъемыcpu_fan sys_fan1 sys_fan2 pwr_fanдляподключениявентиляторов 17

Bat батарея 17

Батарея предназначена для сохранения значений критичных параметров в cmos например конфигурация bios и системное время в те моменты когда компьютер выключен замените батарею если падение напряжения достигло критичного уровня или значения cmos не точны или не могут быть сохранены 17

Еще один способ очистки содержимого cmos накоротко замкнуть положительный и отрицательный контакты гнезда батареи с помощью отвертки в течение 5 с 17

Замыкания контактных групп fan разъемов 17

Затруднения выясните у продавца или дилера адрес сервис центра способного выполнить эту операцию выполняя процедуру установки батареи соблюдайте полярность после установки положительный 17

На системной плате установлены 4 х контактные разъемы cpu_fan и sys_fan1 и один 3 х контактный разъем sys_fan2 для подключения вентилятора системы охлаждения цп системного вентилятора и вентилятора блока питания подключая вентиляторы к этим разъемам соблюдайте полярность черный провод кабеля соответствует контакту земля системная плата поддерживает возможность регулировки скорости вращения вентилятора цп для обеспечения необходимого теплорассеивания рекомендуется задействовать системный вентилятор который выводит нагретые воздушные массы за пределы корпуса пк 17

Полюс батареи должен быть обращен к пользователю использованные батареи должны быть утилизированы в соответствии с рекомендациями местных 17

Прежде чем выполнять операцию извлечения батареи всегда отключайте компьютер и отсоединяйте 17

Привести к разрушению корпуса элемента микровзрыву если не удается достоверно определить тип батареи или ее самостоятельная замена вызывает 17

Регулирующих органов 17

Силовой кабель питания заменяйте батарею на эквивалентную характеристики батареи отличные от оригинальных могут 17

Теплоотвод помните что перегрев процессора или чипсета может вывести эти компоненты из строя или система будет работать не стабильно эти разъемы не требуют установки дополнительных перемычек не используйте перемычки для 17

Убедитесь в том что подключенные к системе вентиляторы цп и чипсета обеспечивают надлежащий 17

Удалив батарею можно очистить содержимое cmos 1 выключите компьютер и отсоедините силовой кабель питания 2 аккуратно извлеките батарею из гнезда и выдержите минутную паузу 17

Установите батарею на прежнее место 4 подключите силовой кабель к блоку питания и включите пк 17

Gnd контакт земля 18

Для организации raid массива уровня 0 или 1 потребуется два накопителя если в 18

Нумерация контактов 18

Общее количество жестких дисков установленных в системе должно быть четным 18

Подключите г образный разъем интерфейсного кабеля к жесткому sata диску 18

Пояснения 18

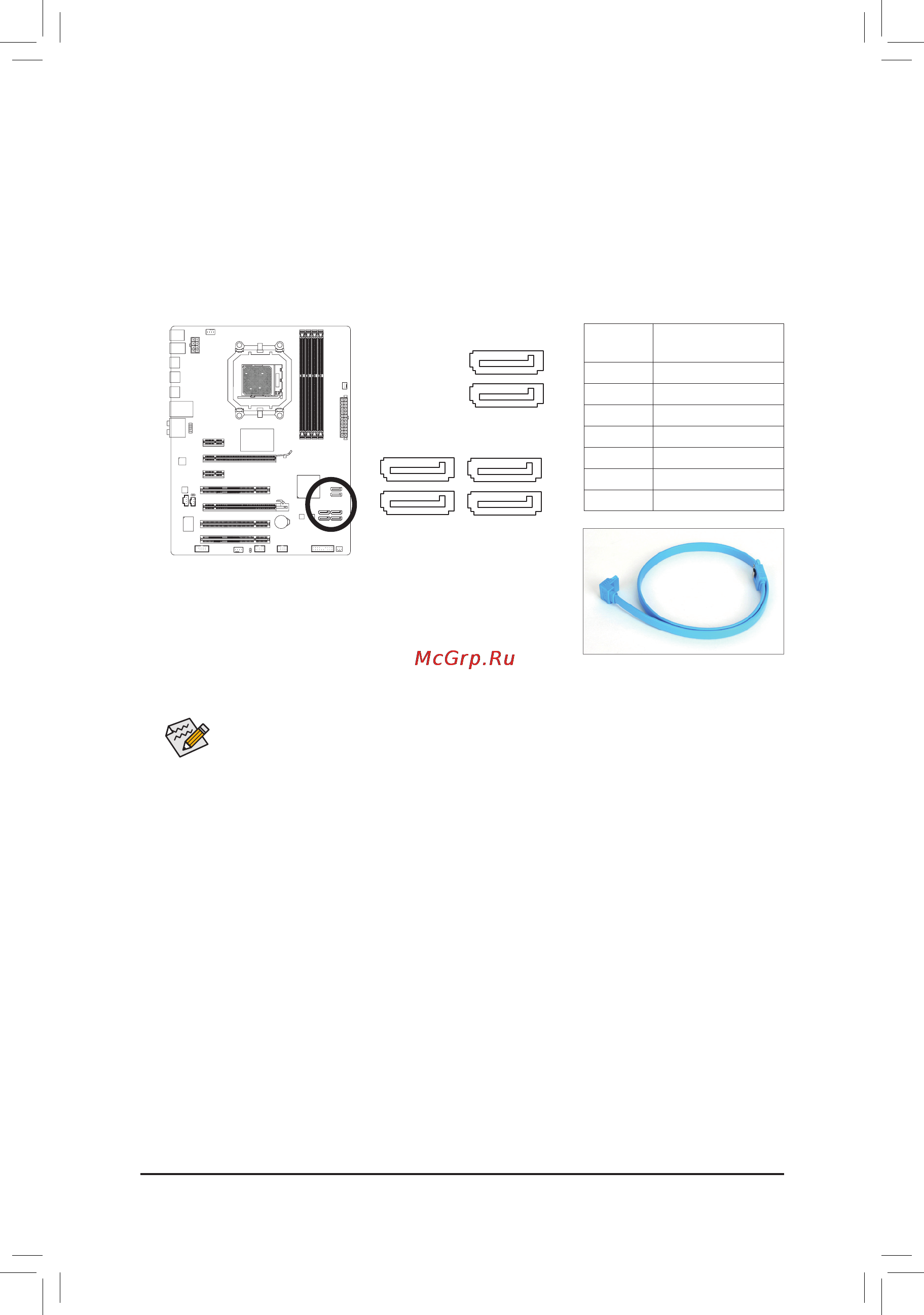

Разъемы sata соответствует спецификации ревизии 3 sata 6gb s и совместим с ревизиями 2 sata 3gb s и 1 sata 1 5gb s каждый sata разъем на плате обеспечивает подключение одного sata устройства контроллер чипсета amd sb850 предоставляет возможность организовать для дисковой подсистемы raid массив уровня 0 1 5 10 а так же устанавливать диски как отдельные устройства jbod дополнительная информация о конфигурировании raid массива размещена в главе 5 конфигурирование sata жестких дисков 18

Разъемыsata3_0 1 2 3 4 5 пропускнаяспособностьsata интерфейса6гбит с 18

Системе установлены более двух дисков общее их количество должно быть четным для организации raid массива уровня 5 потребуется минимум три накопителя при 18

Установка устройств 18 18

Чипсетamdsb850южныймост 18

Этом общее количество жестких дисков недолжно быть четным для организации raid массива уровня 10 потребуется четыре накопителя при этом 18

F_panel разъемфронтальнойпанели 19

Cd_in разъемcdin 20

F_audio разъемфронтальнойаудиопанели 20

Группа контактов на передней панели поддерживает аудиоподсистемы класса intel high definition audio hd и ac 97 и предназначена для подключения аудиомодуля пк выполняя процедуру подключения соблюдайте полярность следуя инструкции некорректное подключение компонентов влечет за собой неработоспособность аудиоподсистемы а в отдельных случаях даже выход ее из строя 20

Класса hd audio для того чтобы правильно сконфигурировать фронтальную панель для совместной работы с аудиоподсистемой ac 97 обратитесь за дополнительной информацией к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы разъемы аудиоподсистемы представлены как на передней так и на задней панели 20

От стандартной для получения информации о конфигурировании аудиомодуля обратитесь к изготовителю корпуса 20

По умолчанию фронтальная панель настроена на работу с аудиоподсистемой 20

Системного блока если требуется активировать режим mute временное отключение аудиосигнала для задней панели обратитесь к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы только для шасси с фронтальной панелью hd audio некоторые шасси оснащены фронтальной панелью конфигурация которой отличается 20

Установка устройств 20 20

Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя 20

21 установка устройств 21

Spdif_in разъемs pdifin 21

Spdif_out разъем выход s pdif интерфейса 21

Группа контактов предназначена для подключения разъема вход цифрового аудиоинтерфейса s pdif и предполагает наличие специального кабеля для подключения к аудиоаппаратуре поддерживающей цифровые форматы звука по вопросам приобретения кабеля обратитесь s pdif к локальному дилеру 21

Группа контактов предназначена для подключения разъема выход цифрового аудиоинтерфейса s pdif к внешним устройствам и платам расширений например современные графические и аудиоплаты разъем s pdif out становится востребован в тех случаях когда необходимо вывести звуковой сигнал на внешние устройства обработки звука после его преобразования средствами hdmi интерфейса за дополнительной информацией о подключении к системе устройств через s pdif интерфейс обратитесь к руководству пользователя соответствующей платы расширения 21

Coma разъемпоследовательногопорта 22

F_usb1 f_usb2 разъемыusb интерфейса 22

Ieee 1394 на выносных планках чтобы исключить риск повреждения оборудования перед тем как инсталлировать 22

Выносную планку с usb разъемами выключите пк и отсоедините силовой кабель от блока питания 22

Когда компьютер находится в режимах s4 s5 только порты f_usb1 могут поддерживать функцию подзарядки 22

Не подключайте в usb разъемы на системной плате 10 контактные разъемы портов 22

Разъем com на системной плате предназначен для подключения последовательного com порта факультативная поставка на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 22

Установка устройств 22 22

Эти разъемы удовлетворяют требованиям спецификации usb 2 1 каждый usb разъем на плате поддерживает подключение двух usb портов на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 22

Clr_cmos перемычкаclearingcmos 23
