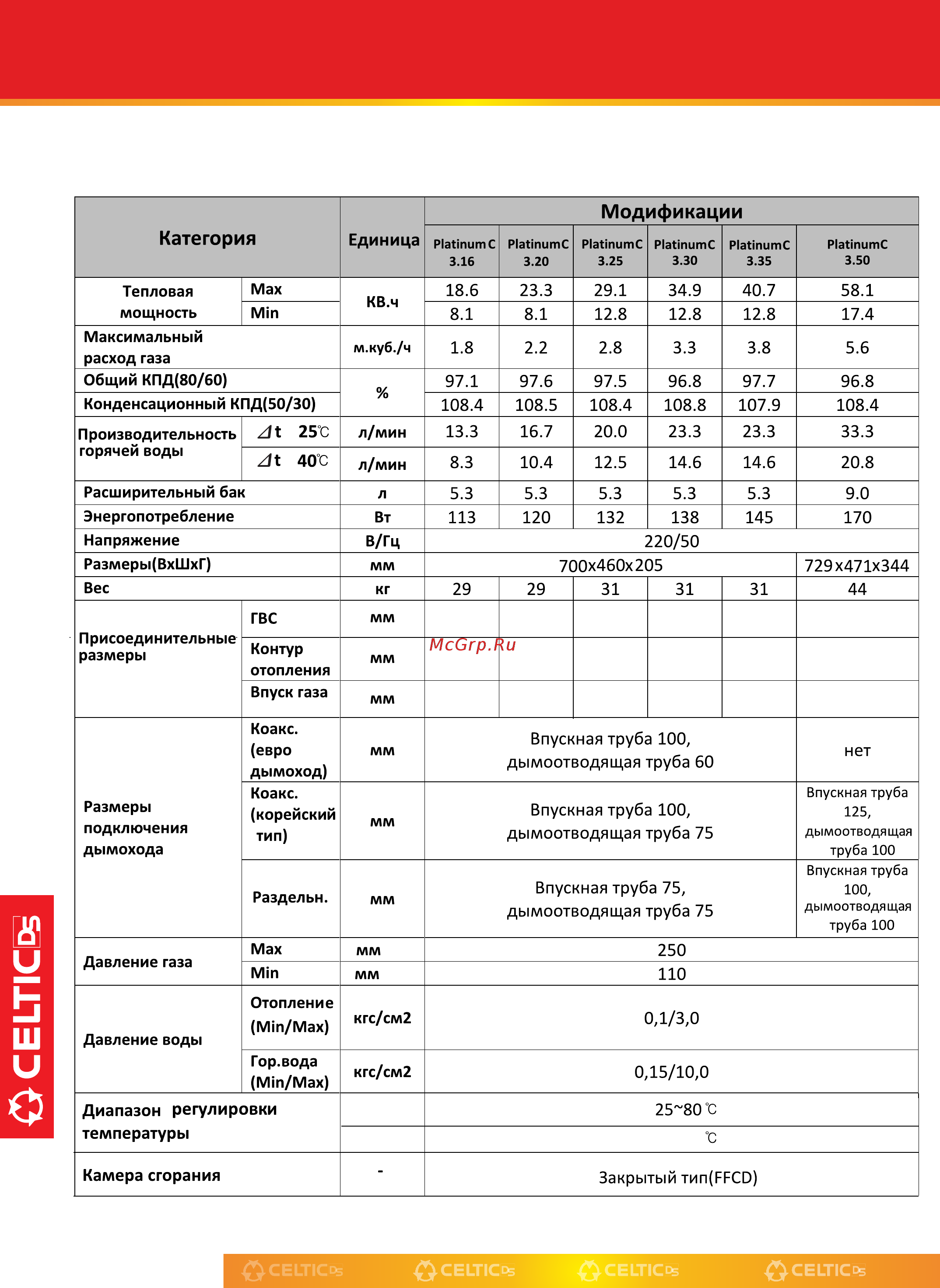

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
11
2.Конденсационный котел(PlatinumC)
=
=
Отопление
ГВС
37~60
H2O
H2O
15 15 15 15 15 15
20 20 20 20 20 20
15 15 15 20 20 20
