11

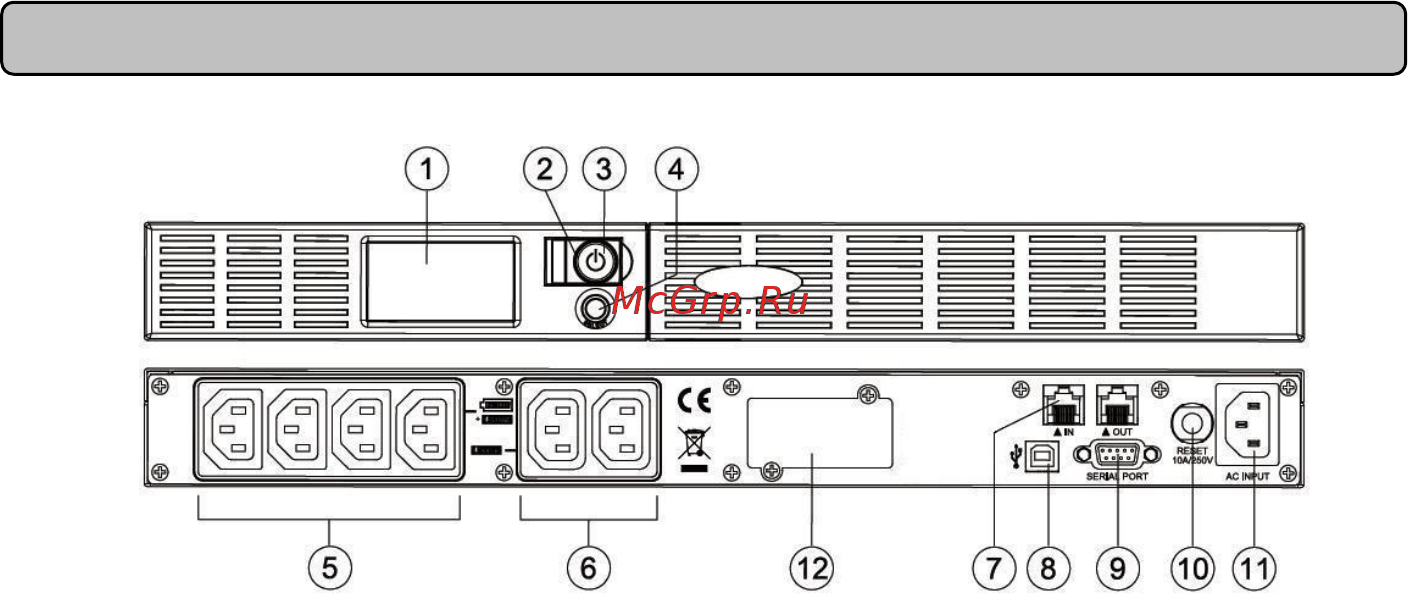

OPERATIONS DE BASE
DESCRIPTION
1. Ecran numérique
L’écran numérique intelligent haute résolution affiche toutes les informations de l’UPS avec icônes
et messages. Pour de plus amples informations veuillez consulter la section “Définitions des
voyants allumés de l’écran numérique”.
2. Indicateur de fonctionnement
Il s’allume quand la qualité du réseau électrique est normal et que les prises de l’UPS fournissent
du courant, sans surtension ni pointe.
3. Bouton marche/arrêt
Sert de bouton marche/arrêt principal pour les appareils branchés aux prises ondulées.
4. Bouton poussoir /Interrupteur de sélection de l’écran numérique
L’interrupteur peut être utilisé pour sélectionner le contenu de l’affichage y compris la tension
d’entrée, la tension de sortie, et le temps de fonctionnement estimé.
5. Batteries et Prises protégées contre les surtensions
L’UPS possède 4 prises de sorties ondulées et protégées contre les surtensions pour garantir le
fonctionnement ininterrompu de votre appareil pendant une panne de courant.
6. Prises de sortie de protection permanente contre les surtensions (2 prises)
Fournit deux prises protégées contre les surtensions pour les équipements connectés.
7. Ports de protection de la communication
Les ports de protection de la communication protègeront toutes les lignes standard de modem, fax,
ou téléphone, les réseaux ADSL ou les connexions Ethernet.
8. Port USB vers PC
Ce port permet la connexion et la communication depuis le port USB de l’ordinateur vers
l’onduleur. L’onduleur communique son statut au logiciel PowerPanel® Business Edition.
9. Port série vers PC
Ce port permet la connexion et la communication à partir d’un port série DB-9 de l’ordinateur vers
l’unité UPS.
10. Disjoncteur
Situé à l'arrière de l'UPS, le disjoncteur assure une protection contre les surcharges.
11. Entrée AC
Connectez le câble d’alimentation pour alimenter l’onduleur en courant électrique.
12. Port d'extension
Permet à l'utilisateur d'ajouter la carte SNMP optionnelle.
