1. Betriebsbereit: Diese grüne LED leuchtet bei eingeschaltetem Hauptschalter, das Gerät ist

Schweißbereit. Ein dauerleuchten signalisiert den Anschluss an eine 230Volt Spannungsversor-

gung. Eine blinkende grüne LED signalisiert den Anschluss an eine 115Volt Spannungsversor-

gung. Bei einer Überspannung blinkt die grüne LED und die rote LED (3) leuchtet.

2. Übertemperatur: Die gelbe LED leuchtet bei Übertemperatur, das Gerät ist überhitzt und

schaltet ab. Schalten Sie das Gerät nicht aus, es würde die Kühlung unterbrechen. Die-

ses kann durch überschreiten der Einschaltdauer oder behinderung des Luftstroms erfol-

gen. Stellen Sie sicher das der Ventilator arbeitet und der Luftstrom nicht blockiert ist. Nach

abkühlen auf normaltemperatur schaltet sich die gelbe LED aus, das Gerät ist betriebsbe-

reit

3. Fehler Meldung: Die rote LED leuchtet bei einer Störung des Gerätes sowie bei Überspannung.

4. Linkes Display: Wärend des schweißens wird der aktuelle Schweißstrom angezeigt.Bei nicht ein-

schaltetem Schweißstrom (Leerlauf) zeigt die Anzeige den vorgewählten Parameter, einzustellen

am linken Knopf (8):

• Bei E-Hand und WIG, wird der vorgewählte Schweißstrom in Display (4) angezeigt.

• Bei MIG/ MAG manuell, zeigt das Display (4) die vorgewählte Drahtgeschwindigkeit von 1,7 (mi-

nimum Drahtgeschwindigkeit) bis 17,5 (maximum Drahtgeschwindigkeit).

• Bei MIG/ MAG SYNERGIC, zeigt das Display (4) die Korrektur der Drahtgeschwindigkeit von -20%

bis 20%.

5. Rechtes Display (5): Wärend des schweißens wird die aktuelle Schweißsspannung angezeigt.Bei

nicht einschaltetem Schweißstrom (Leerlauf) zeigt die Anzeige den vorgewählten Parameter, ein-

zustellen am rechten Knopf (7):

• Bei E-Hand: zeigt das rechte Display (5) den eingestellten Hot-Start-Wert, in Prozent, abhängig

von eingestellten Schweißstrom, einzustellen am Knopf (8). Der Einstellbereich des Hot-Start be-

trägt 0 bis 50% des eingestellten Schweißstroms.Der maximale Hot-Start von 5% ist möglich bis

120 Ampere Scweißstrom. Das Display (5) zeigt ein “H” vor dem eingestellten Wert.

• Bei der Anwahl des Verfahrens WIG ist das Display (5) nicht aktiv.

• MIG/ MAG manuelI zeigt das Display(5) die Schweißspanunng 12V zu 26V.

• Im MIG/ MAG Synergic zeigt das Display (5) die vorgewählte Materialstärke.

6. Wahlschalter (6) zum einstellen der verschiedenen Prozesse E-Hand, WIG, MIG/ MAG manuell

und Synergic.

7. Rechter Knopf (7): dient zur einstellung folgender Parameter:

• Bei E-Hand: Hot-Start-Wert, in Prozent, abhängig vom eingestellten Schweißstrom. Der Einstellbe-

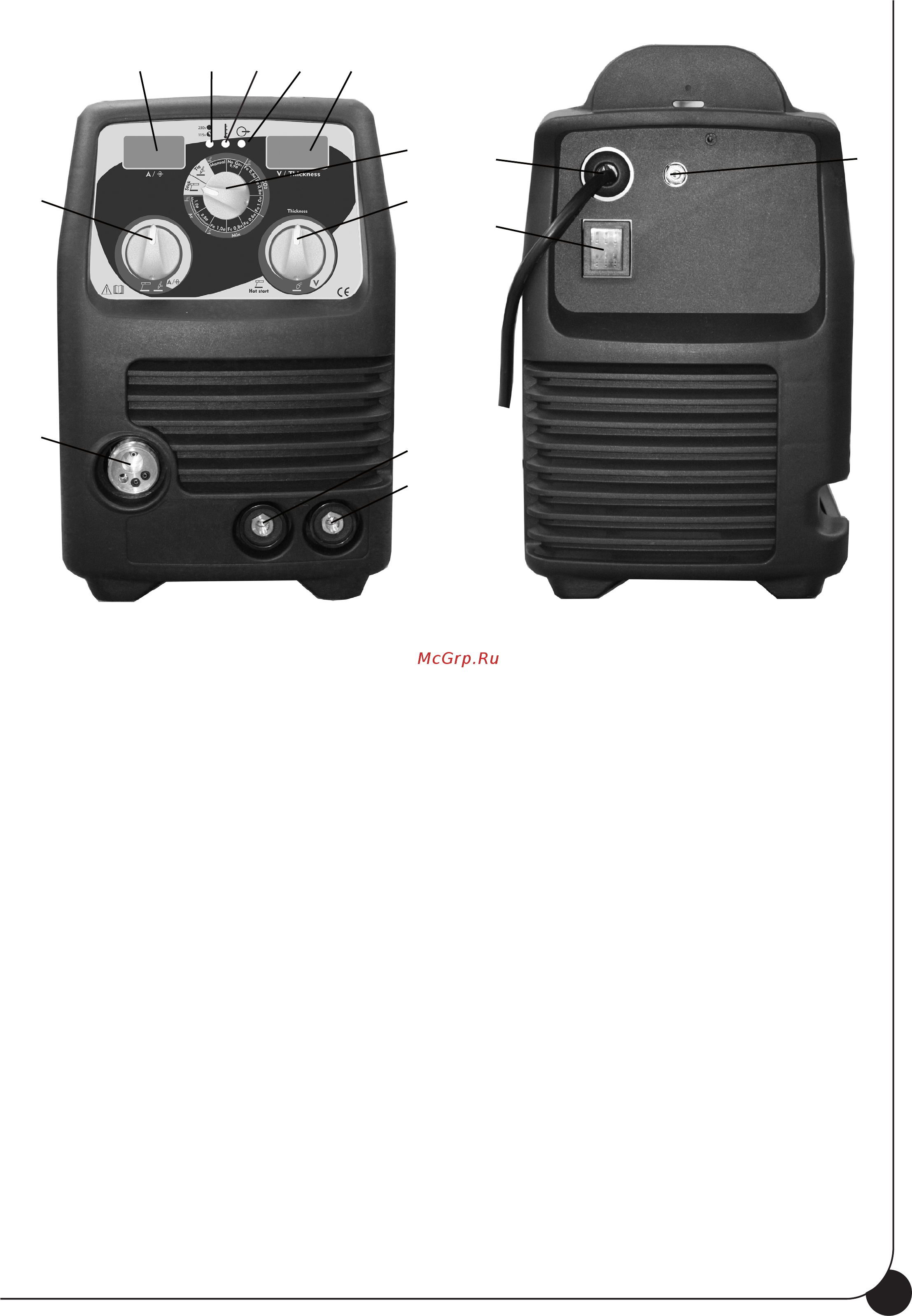

Abbildung 2Abbildung 1

4 3

KONTROLL UND EINSTELLFUNKTIONEN
