20

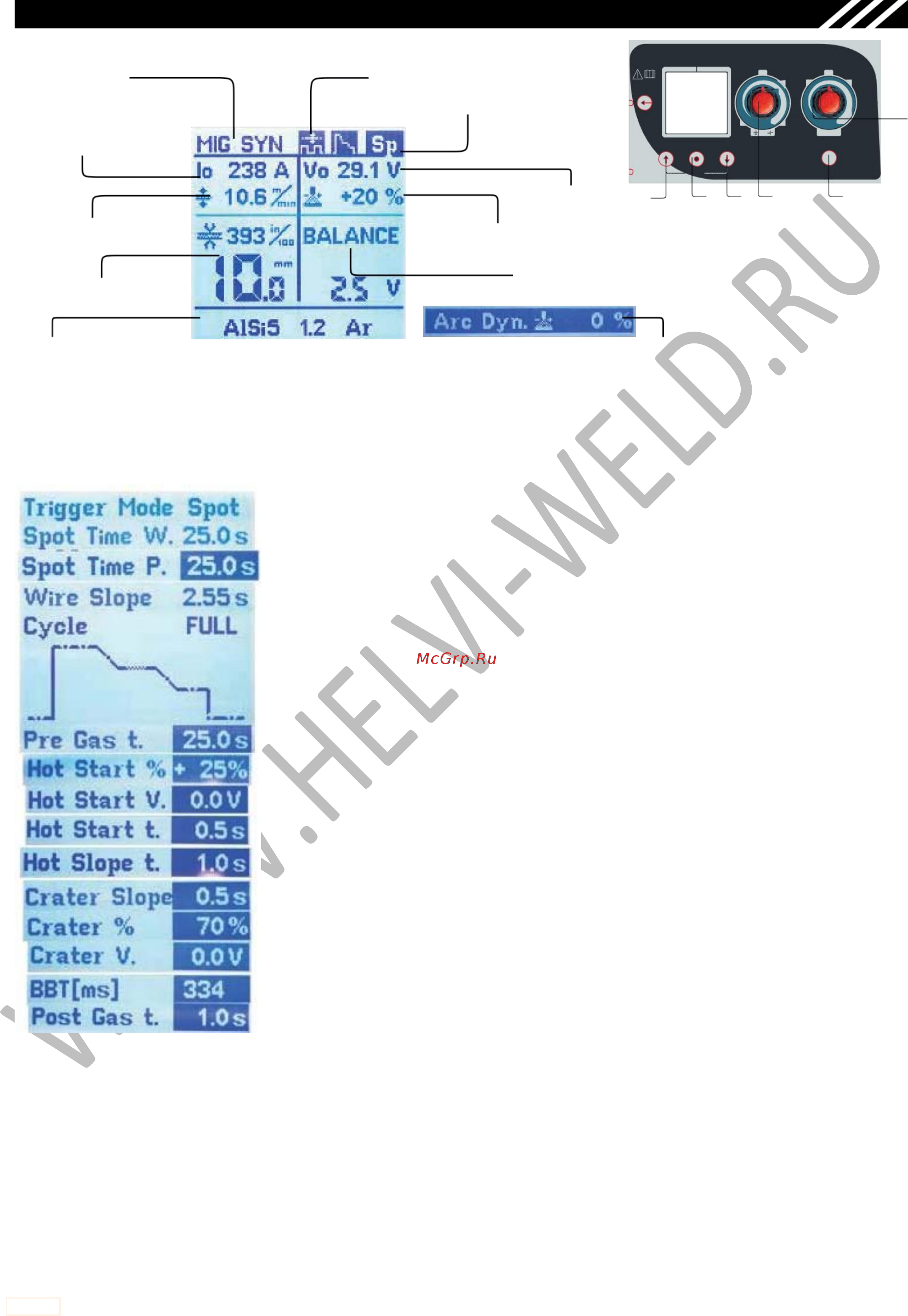

MIG СВАРКА В СИНЕРГЕТИКЕ ОТ ИСТОЧНИКА
2
Графический дисплей
MIG SYN
Сварочный режим
Импульс
2T, 4T, SPOT, PW
1 2
1 2
2
MO DE
5
Сварочный ток
MATERIAL SETUP
/A /
V/PARAM.
W OR KI N G POIN T
SA V E &
REC AL L
Скорость подачи
Толщина
Напряжение (В)
6
Динамика дуги
Баланс дуги
DY N
3 8 7
4
Синергетическая кривая
Показывает значение при нажатых клавишах 6/8
3
Основное меню - Setup
Нажмите клавишу Setup -
3
– в режиме MIG SYN для доступа к параметрам меню. Значения
параметров изменяются с помощью правой регулировочной ручки -
5
- . Для перемещения по меню
используйте клавиши -
6/8
- .
TRIGGER MODE Переключение между 2тактным/4тактным
режимами / Режимом точечной сварки - Spot Welding Mode /
Режимом Пауза-Работа - Pause-Work mode (P-W)
SPOT TIME W
Регулируется только в режимах Spot Welding Mode
и P-W Mode, устанавливает продолжительность времени сварки
точки (0-25 сек)
SPOT TIME P Регулируется только в режиме P-W Mode,
устанавливает продолжительность времени паузы (0-25 сек)
WIRE SLOPE Установка времени, необходимого для достижения
установленной скорости подачи проволоки после зажигания дуги (0-
2.55 сек). Регулируется с помощью клавиши внутри подающего
устройства
CYCLE Обычный или полный.
PRE GAS TIME Установка времени предпродувки газа перед началом
сварки (0 – 25 сек.)
HOT START % Процент увеличения сварочного тока в течение фазы
Горячего старта (HOT START)
HOT START VOLTAGE Настройка компенсации напряжения при фазе
Горячего старта
HOT START TIME Продолжительность фазы Горячего старта
HOT SLOPE TIME Время перехода от фазы Горячего старта к фазе
сварки с установленным сварочным током.
CRATER SLOPE Время перехода от фазы сварки к фазе заварки кратера.
CRATER % Процент снижения основного сварочного тока в течение фазы заварки кратера.
CRATER VOLTAGE Настройка компенсации напряжения при фазе заварки кратера
BBT: Регулировка длины проволоки, выступающей из горелки после окончания сварки (1-510).
Регулируется с помощью клавиши внутри подающего устройства.
POST GAS:
Установка времени постпродувки газа после окончания сварки (0-25 сек.)
