5
INSTALLAZIONE
ALLACCIAMENTO ALLA LINEA ELETTRICA
La macchina deve essere collegata ad un sistema Linea-Neutro con conduttore di terra “PE”.
Vericare che l’apposito terminale della presa sia effettivamente collegato alla terra di distribuzione.
COLLEGAMENTO DEL CAVO DI MASSA
Collegare il morsetto a pinza del cavo di massa al pezzo da tagliare o al banco metallico di sostegno
osservando le seguenti precauzioni:
√ Vericare che venga stabilito un buon contatto elettrico in particolare se vengono tagliate lamie-
re con rivestimenti isolanti, ossidate, ecc.
√ Eseguire il collegamento di massa il più vicino possibile alla zona di taglio.
√ L’utilizzo di strutture metalliche non facenti parte del pezzo in lavorazione, come conduttore di ritorno
della corrente di taglio, può essere pericoloso per la sicurezza e dare risultati insufcienti di taglio.
√ Non eseguire il collegamento di massa sulla parte del pezzo che deve essere rimossa.
COLLEGAMENTO DELLA TORCIA PER TAGLIO PLASMA
IMPORTANTE!: Prima di iniziare le operazioni di taglio, vericare il corretto montaggio delle parti di
consumo ispezionando la testa della torcia come indicato nel paragrafo “Manutenzione torcia”.
UBICAZIONE E MOVIMENTAZIONE DELLA SORGENTE DI CORRENTE
√ Scegliere il luogo di ubicazione vericando che vi sia una buona circolazione di aria senza pol-
veri, fumi o gas conduttivi o aggressivi.
√ Assicurarsi che eventuali ostacoli non impediscano il usso di aria di raffreddamento dalle aper-
ture anteriori e posteriori della macchina.
√ Prevedere uno spazio libero di almeno 5 m attorno alla macchina.
√ Dovendo effettuare spostamenti della macchina staccare sempre la spina dalla presa di alimentazione
e raccogliere tubi e tubazioni per evitare che possano essere danneggiati transitando sopra di essi.
ALLACCIAMENTO ARIA COMPRESSA
Predisporre una linea di distribuzione aria compressa pulita e secca o nitrogeno con le seguenti ca-
ratteristiche minime:
Pressione aria : 5-10.3 bar (72.5-150 psi)
Portata: 100L/min. (3.5 cu. ft./min)
IMPORTANTE: L’inosservanza di queste indicazioni può causare surriscaldamento o danni alla torcia.
Con l’unità è fornito un riduttore di pressione settato secondo valori ottimali di 65PSI, 4,5 Bar.
ATTENZIONE: la pressione dell’aria in entrata non deve mai essere regolata sopra i 6 bar.

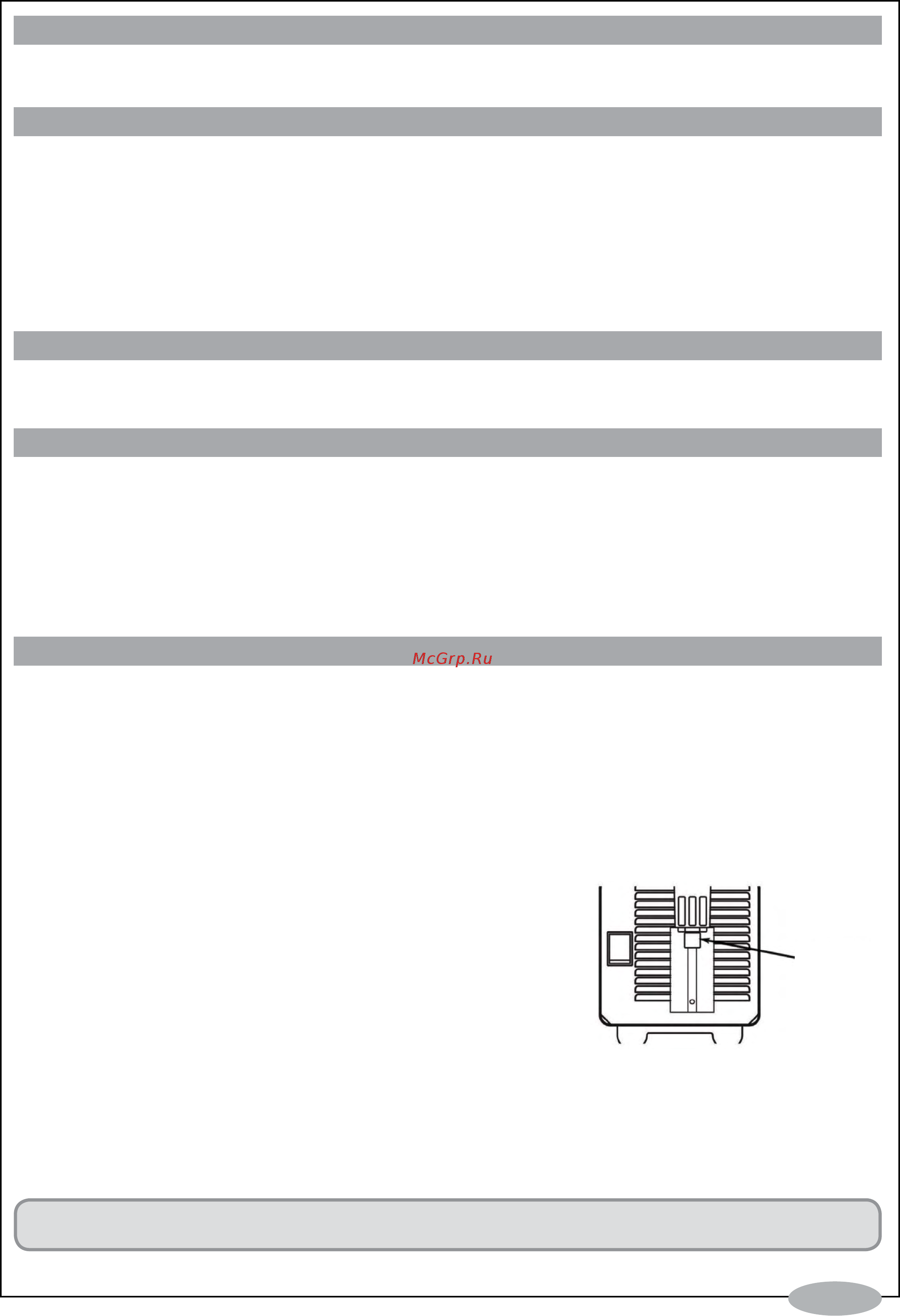

SPURGO MANUALE
La presenza di olio o vapore nell’aria può essere un problema e
deve essere evitata. Il generatore è dotato di un ltro per l’aria
compressa che cattura vapore e olii presenti nell’aria.
Modello 30A - 40A: Il vapore raccolto può essere spurgato tra-
mite la manopola di spurgo posta sul ltro aria. La manopola può
essere regolata in tre posizioni:
1. aperta - Attenzione: La manopola di spurgo non deve
essere lasciata in questa posizione durante le operazioni di taglio
2. aperta senza pressione, chiusa con pressione
3. chiusa
Modello 45A: Il vapore raccolto può essere spurgato spingendo verso l’alto il raccordo di scarico sul
fondo del bicchiere del ltro.
Attenzione: la macchina non funziona se la pressione in entrata è inferiore a 3.8 bar (55 psi)
MANOPOLA
DI SPURGO
