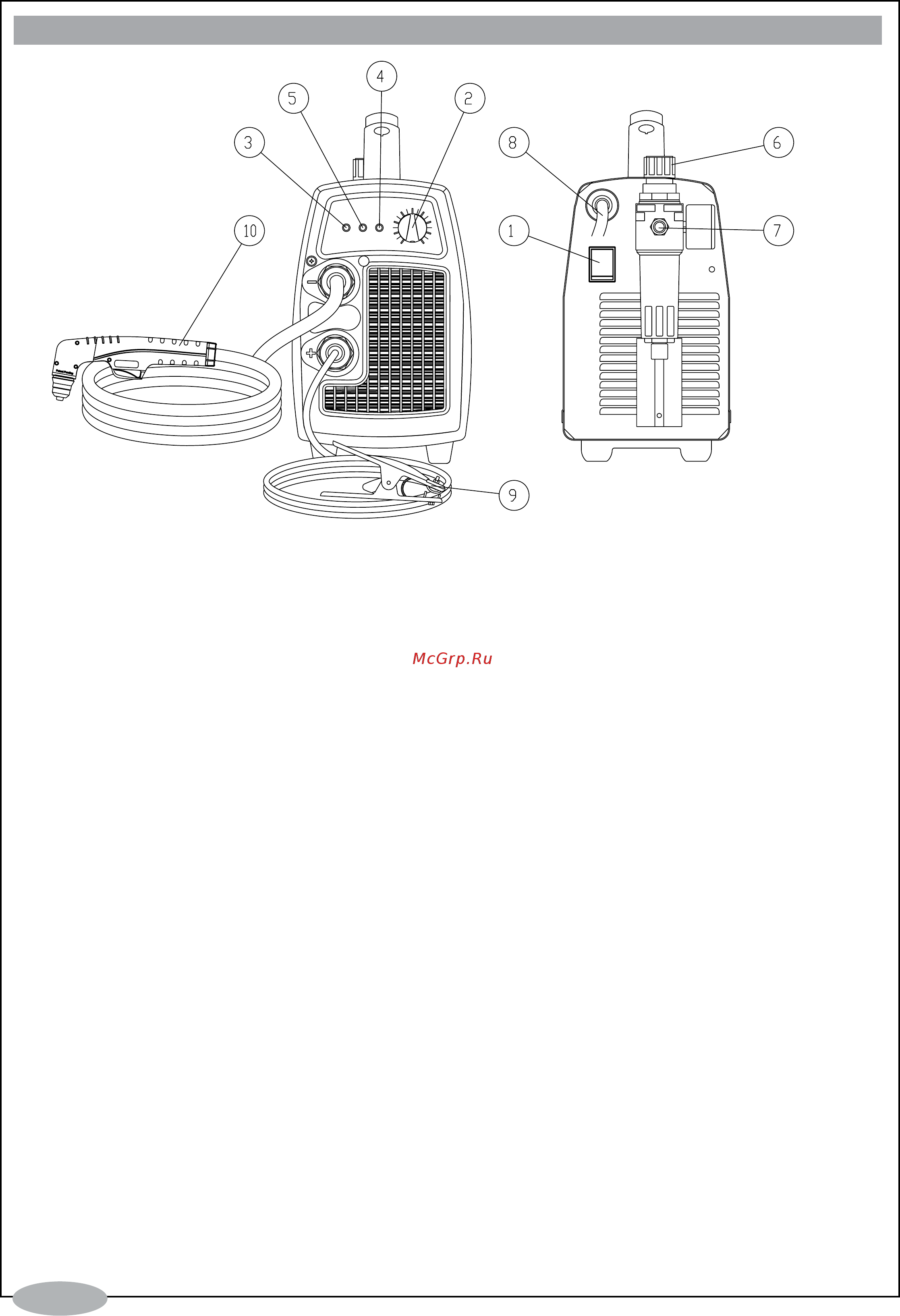

INTERRUTTORE PRINCIPALE ON/OFF (1)

In posizione ON la macchina è pronta per lavorare. Tutti i circuiti di controllo del sistema sono attivi. La

posizione OFF disattiva tutti i circuiti di controllo.

POTENZIOMETRO REGOLAZIONE CORRENTE DI TAGLIO (2)

Permette di impostare l’intensità della corrente di taglio fornita dalla macchina in conformità all’applica-

zione (spessore del materiale / velocità).

LED VERDE (3)

Rimane acceso quando la tensione di linea è ok - lampeggia lentamente se la tensione di linea va sopra

i 260Vac, o sotto i 180Vac.

LED ROSSO (4)

Si illumina quando la torcia è attivata. Lampeggia velocemente durante i 3 secondi di pre-aria, prima

dell’innesco dell’arco pilota. Lampeggia lentamente se l’arco di taglio non viene innescato dopo i 3

secondi di arco pilota.

LED GIALLO (5)

Si accende quando interviene la Protezione Termica. Lampeggia lentamente quando la pressione è

troppo bassa (sotto i 3.8 bar)

RIDUTTORE DI PRESSIONE (6)

Tirare la manopola per sbloccarla, impostare la pressione desiderata (la pressione nominale è di 4.5

bar), spingere giù la manopola per bloccarla. Nota: il riduttore non deve mai essere settato sopra i 6 bar.

MANOMETRO (7)

CAVO DI ALIMENTAZIONE (8)

CAVO E PINZA DI MASSA (9)

TORCIA (con cappuccio di sicurezza pulsante torcia) (10)

FUNZIONI

MODELLO 30A - 40A
