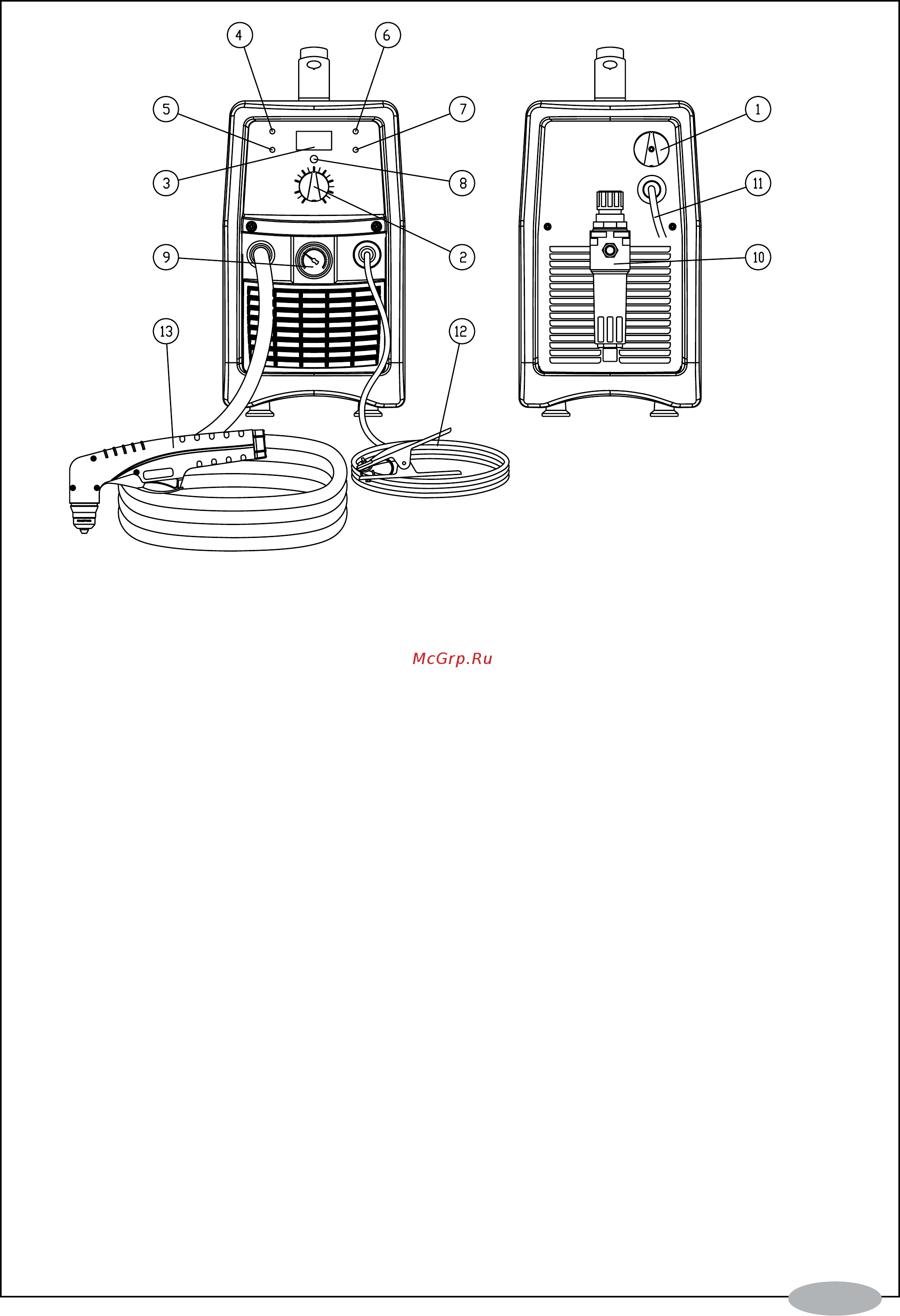

MODELLO 45A

INTERRUTTORE PRINCIPALE ON/OFF (1)

In posizione ON la macchina è pronta per lavorare. Tutti i circuiti di controllo del sistema sono attivi. La

posizione OFF disattiva tutti i circuiti di controllo.

POTENZIOMETRO REGOLAZIONE CORRENTE DI TAGLIO (2)

Permette di impostare l’intensità della corrente di taglio fornita dalla macchina in conformità all’applica-

zione (spessore del materiale / velocità).

AMPEROMETRO DIGITALE (3)

Quando la macchina è accesa visualizza la corrente di taglio impostata, durante l’arco pilota visualizza

la corrente di arco pilota e durante il taglio la corrente di taglio.

LED VERDE (4)

Rimane acceso quando c’è tensione di linea.

LED ROSSO (5)

Si accende quando si innesca l’arco pilota o l’arco di taglio.

LED GIALLO (6)

Si accende quando interviene la Protezione Termica o in caso di sovratensione e in presenza di aria

compressa.

LED GIALLO (7)

Si accende quando la pressione è troppo bassa (sotto i 3.8 bar) o troppo alta (sopra i 6 bar) o in caso

di sovratensione e in assenza di aria compressa.

PULSANTE SPURGO GAS (8)

Permette di rimuovere la condensa che si è accumulata nella torcia e nei conduttori.

MANOMETRO (9)

Indica la pressione di aria in entrata.
