12
N.B.: a completamento di quanto sopra ri-
portato e per “operare in sicurezza con i gas”
leggere attentamente il paragrafo “GAS DI
PROTEZIONE” del presente documento.

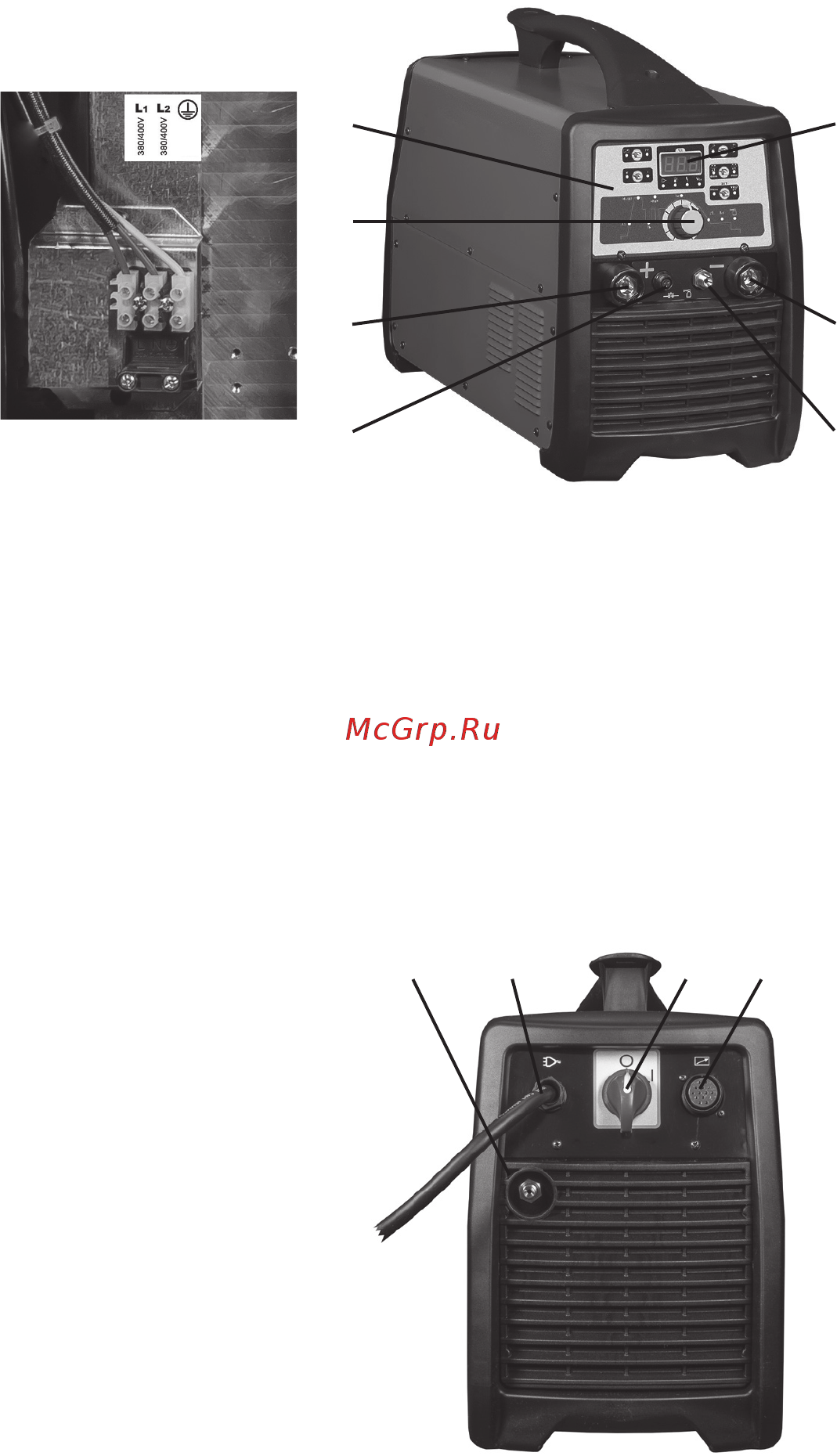

COLLEGAMENTO UNITÁ DI
RAFFREDDAMENTO (FIG.11)
(Predisposizione optional)
Localizzate la
morsettiera per il
collegamento dell’u-
nità di raffredda-
mento all’interno del
generatore, nella
parte posteriore sini-
stra ssata al fondo.
Collegare il cavo
di alimentazione
come indicato nell’e-
tichetta a anco del-
la morsettiera.
COLLEGAMENTO DEL COMANDO A
PEDALE
Collegare il connettore 14 poli del coman-
do a pedale al connettore B posto sul pannel-
lo posteriore della macchina.
Per poter attivare il comando a pedale pre-
mere il pulsante 8 sul pannello frontale. Non
appena attivato il controllo remoto tramite il
pedale, la macchina funziona solo in modali-
tà 2T. L’innesco dell’arco viene fatto premen-
do il pedale. La regolazione della corrente è
fatta tramite il pedale, dal suo valore minimo
al valore Iw impostato sul pannello frontale
prima di attivare il comando a distanza.
ISTRUZIONI D’USO
PANNELLO ANTERIORE (FIG.12)
1. Pannello comandi
2. Manopola regolazione corrente saldatura
e parametri saldatura
3. Display visualizzazione parametri impo-
stati, tensione o corrente in saldatura
4. Presa Dinse negativa (-): si collega il cavo
di massa o la pinza porta elettrodi in sal-
datura MMA (dipende dalla polarità richie-
sta dall’elettrodo e riportata sulla confe-
zione), la torcia in saldatura TIG
5. Presa Dinse positiva (+):si collega il cavo
di massa o la pinza porta elettrodi in sal-
datura MMA (dipende dalla polarità richie-
sta dall’elettrodo e riportata sulla confe-
zione), il cavo di massa in saldatura TIG.
6. Attacco per il collegamento del tubo gas
della torcia
7. Connettore per il collegamento del cavet-
to pulsante torcia.
PANNELLO POSTERIORE (FIG. 13)
A. Interruttore marcia/arresto generatore
(ON/OFF)
B. Connettore 14 poli collegamento cavetto
comandi a distanza manuale o a pedale.
D. Cavo alimentazione
E. Raccordo collegamento tubo gas prote-
zione arco in saldatura TIG.
Fig. 11
1
2
6
5
7
4
3
Fig.12
Fig.13
E D
A
B
