1. Введение RIGOL
Руководство пользователя DS4000
5
Регулирование опорных ножек
Надлежащим образом отрегулируйте опорные ножки прибора. Являясь опорами осциллографа, эти ножки
позволяют изменять его положение относительно вертикальной оси, способствуют устойчивости положения,
предоставляют возможность еще более удобной эксплуатации и просмотра данных на экране. В соответствии
со стрелками на нижеследующем рисунке откройте или закройте поддерживающие ножки.

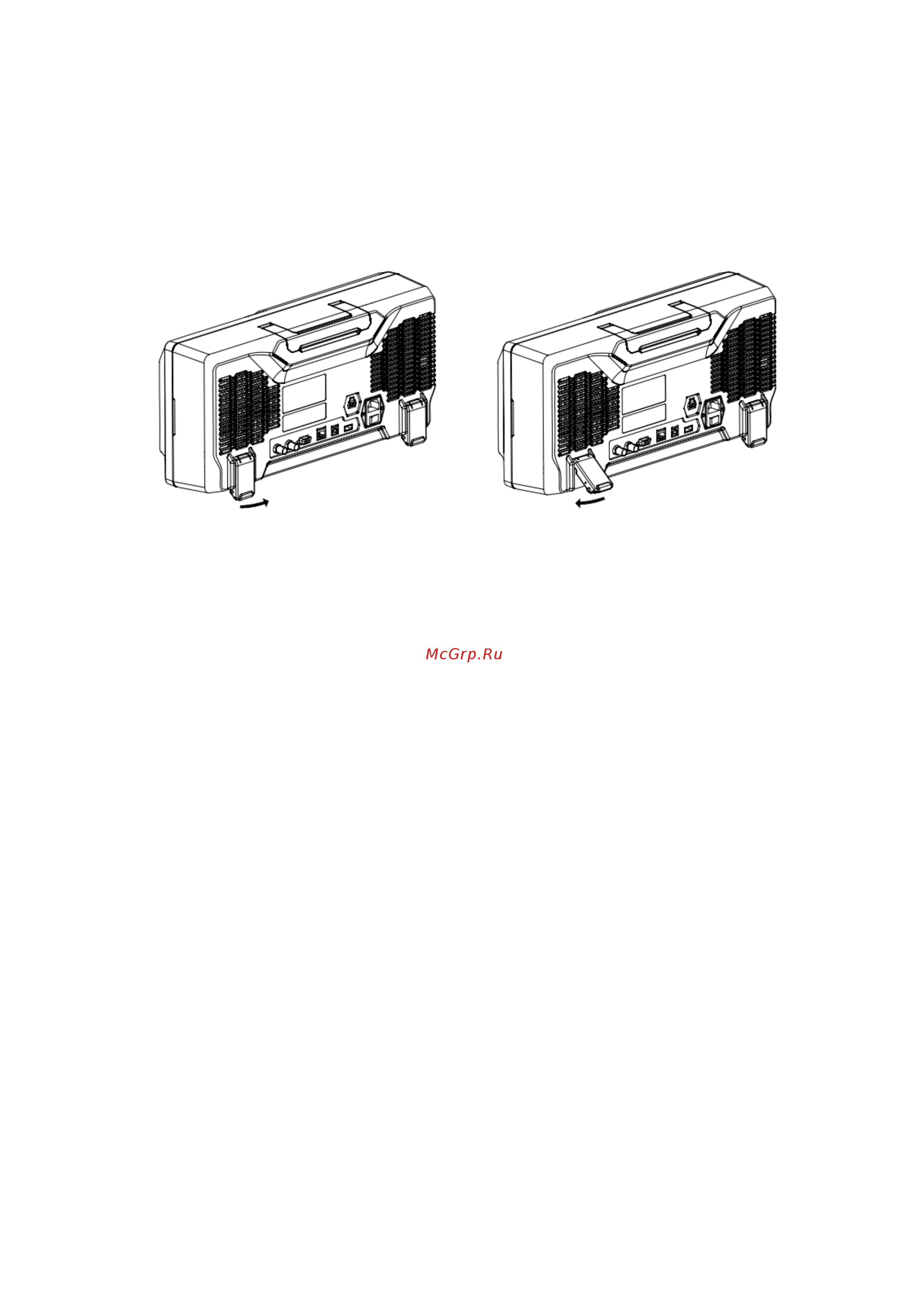

Рис. 1-4 Регулирование опорных ножек
