7. Connect switches and place facia
plate to nish installation
• Audi A3 (8P) 07/2008 – 01/2010
(with single switch panel)
Installation Manual
Alpine 8 inch Kit
Compatible with these Alpine navigation devices
Alpine 8 inch
colour / part-no.:
black: KIT-8A3F/FD
1
3
5
2
5
4
This kit can be used for cars which were equipped
with the following factory radios:
• Chorus Gen.II+
• Concert Gen.II+
• Symphony II
• Symphony II+
• RNS-E
• RNS-low (BNS 5.0)
If the car was equipped with a 1 DIN radio like Radio Chorus II, Concert II or
Symphony II, you need to change the center console to 2 DIN.
Your Audi partner can support you.

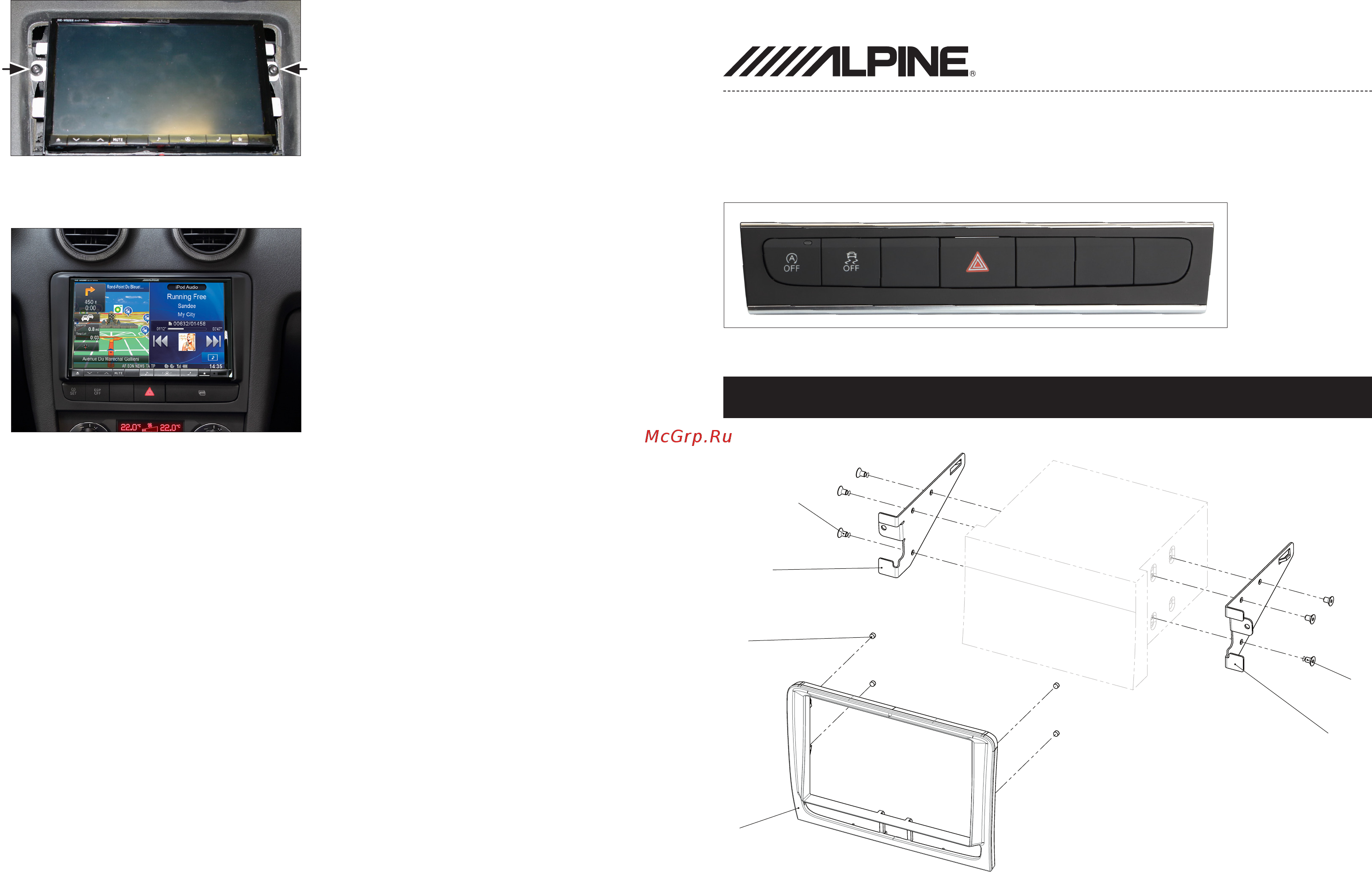

Double DIN Kit contents
(1) Facia Plate
(2) Mounting Bracket Right
(3) Mounting Bracket Left
(4) Magnet
(5) Hexagon Socket Countersunk Flat Head Screw
6. Connect all required circuit points
Place the Alpine 8 inch unit in
dash board and x it with 2 OEM
Torx screws
