ALPINE S-A60M/S-A32F/S-A55V 68-35792Z60-A (DE/IT/SE/RU)
18-RU

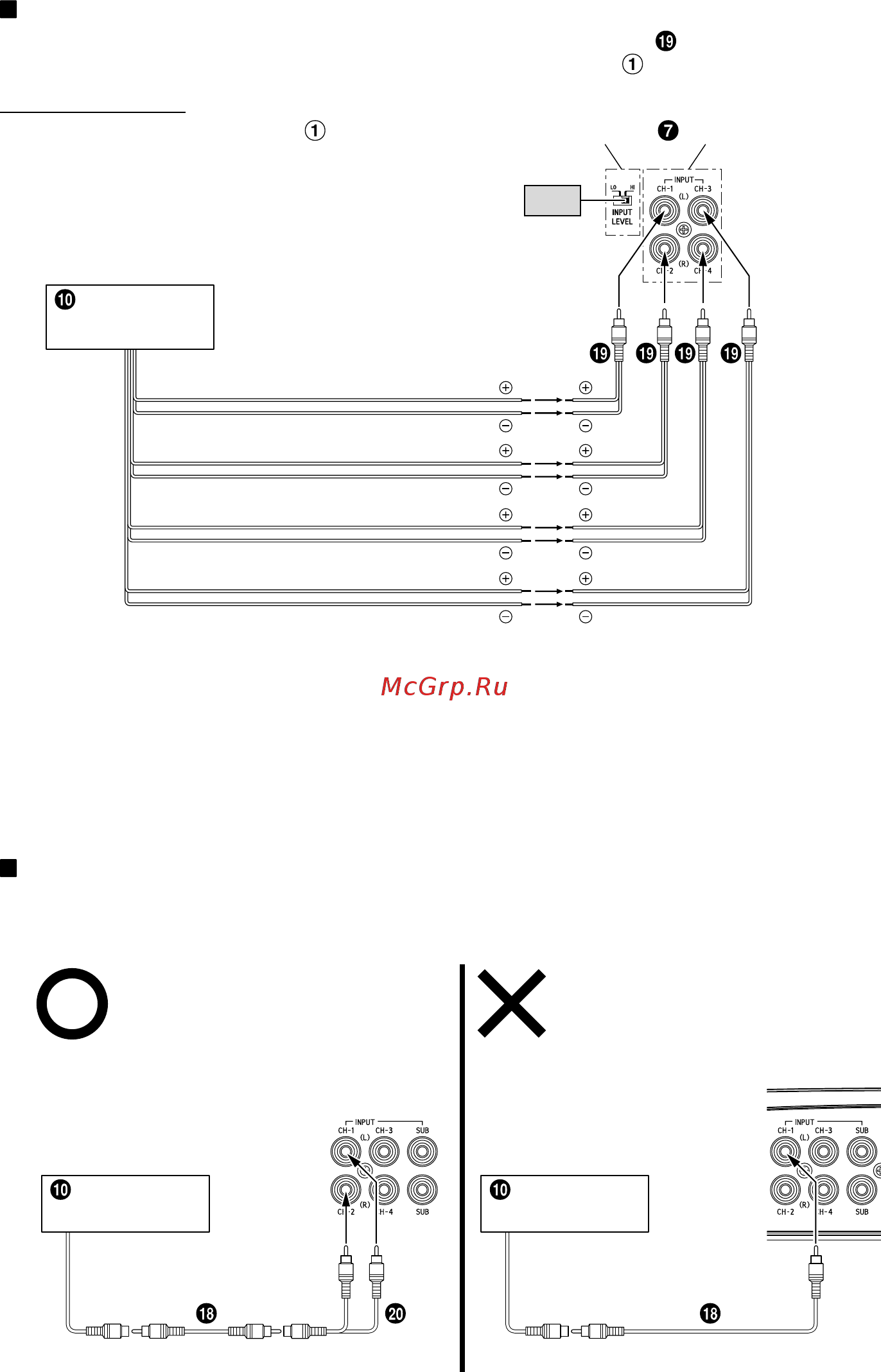

О подключении к схеме подключения уровня динамиков
При подключении с использованием кабеля-переходника динамик-RCA ( ) (приобретается
дополнительно), установите переключатель уровня входа динамика ( ) в положение “HI”.
пример: S-A32F
Переключатель уровня входа динамика Входные разъемы RCA
[HI]
Клеммы передних выходов динамиков (L)
Главный блок и др.
Клеммы задних выходов динамиков (R)
Клеммы передних выходов динамиков (R)
Клеммы задних выходов динамиков (L)
• Не перепутайте клеммы выходов динамиков на стороне главного блока, подключенные к этому
устройству
Выход передних динамиков (L)/(R) подключается к CH1/CH2, выход задних динамиков (L)/(R)
подключается к CH3/CH4
• При использовании “Схемы подключения входов динамиков” не требуется подключать провод
дистанционного включения благодаря наличию в данном изделии функции “ДИСТАНЦИОННОЕ
ОБНАРУЖЕНИЕ”. Но следует помнить, что функция “ДИСТАНЦИОННОЕ ОБНАРУЖЕНИЕ” может не
работать при подключении определенных источников сигнала. В таком случае подключите провод
дистанционного включения к проводу питания (вспомогательное питание) в положении ACC.
Важные замечания по поводу мостового подключения усилителя
Может иметь место низкий уровень выходного сигнала, если подключен всего один входной канал.
Y-адаптер не требуется, если выход двухпроводной моно- или стереолинии используется для обоих
входов усилителя, подключенного путем мостового соединения.
Правильное
подключение
Один сигнал
Главный блок и др. Главный блок и др.
Один сигнал
Неправильное подключение
Пред
Использ
предохр
Для полу
“Предос
подключ
Приме
• Если дл
Разм
S-A60
S-A32
• Номин
плавко
S-A60
S-A32
Усили
Приме
предо
предо
• Если дл
Разм
• Если д
л
состав
Разм
• Номи
н
номин
60A +
(прим
Усили
Усили
Усили
(прим
(прим
ПРИМЕЧ
• Если дл
усилит
