![Alpine S-A32F [21/26] Предостережения относительно проводов подачи питания](/img/pdf.png)
Alpine S-A32F [21/26] Предостережения относительно проводов подачи питания
![Alpine S-A60M [21/26] Предостережения относительно проводов подачи питания](/views2/1473191/page21/bg15.png)
ALPINE S-A60M/S-A32F/S-A55V 68-35792Z60-A (DE/IT/SE/RU)
19-RU
DE
IT
SE
RU
CA
ому
од
ОЕ
т не
провод
C.
канал.
обоих
Предостережения относительно проводов подачи питания
Используйте провод указанного размера и длины в соответствии с общим номиналом плавкого
предохранителя устанавливаемого усилителя.
Для получения дополнительной информации о необходимом размере провода см. прилагаемые
“Предостережения относительно подключения проводов подачи питания” и следующий пример
подключения.

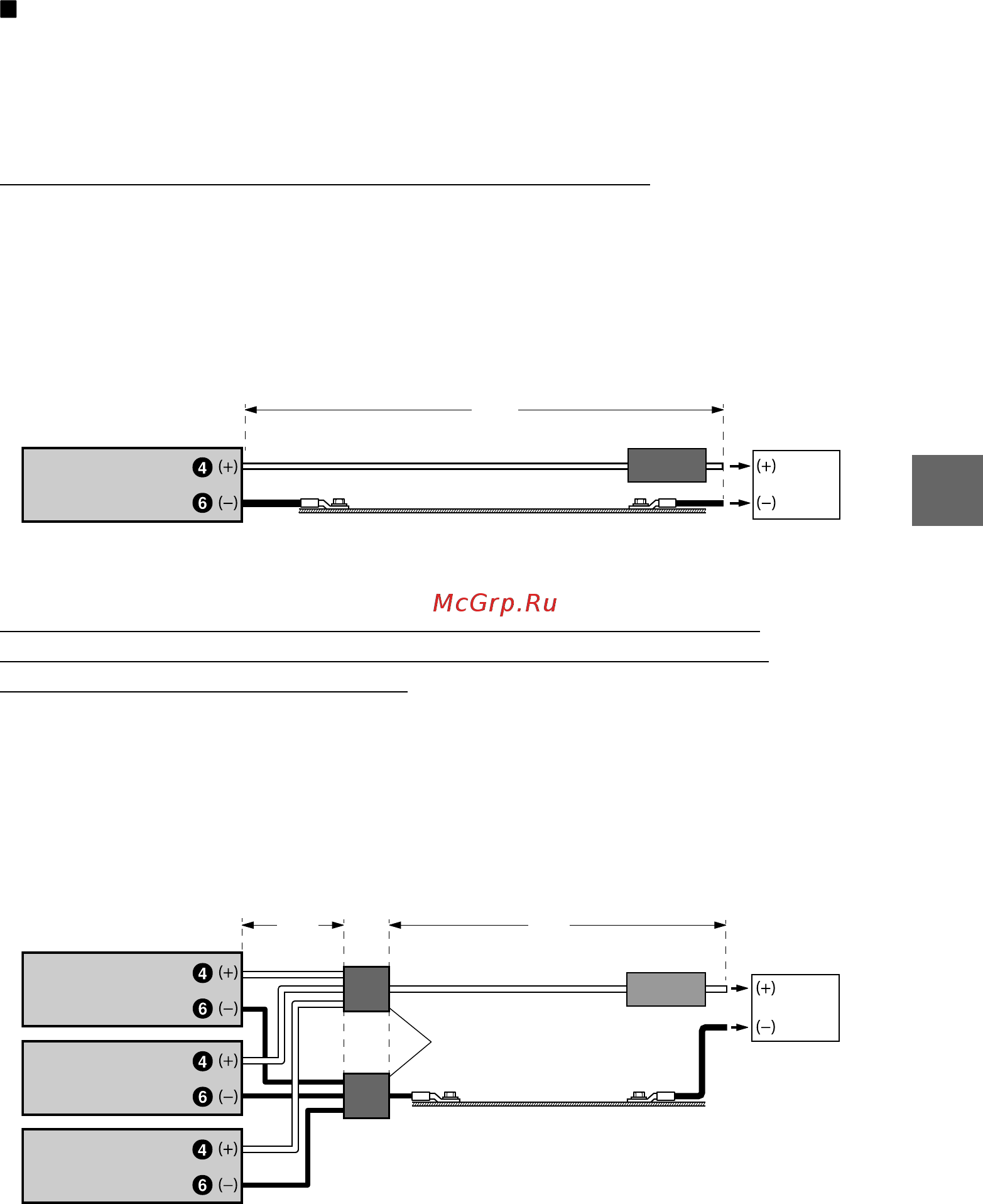

Пример подключения при установке одного усилителя
• Если длина провода от усилителя до аккумулятора транспортного средства составляет 5 м
Размер используемого провода для (A):
S-A60M/S-A55V: 4 AWG/21мм
2
S-A32F: 8 AWG/8мм
2
• Номинал внешнего предохранителя: это значение должно быть больше или равно номиналу
плавкого предохранителя усилителя
S-A60M/S-A55V: больше или равно 60 А
S-A32F: больше или равно 40A
(A)
Внешний
предохранитель
Шасси транспортного средства
Аккумулятор
транспортного
средства
Усилитель
Пример подключения при установке двух усилителей с плавким
предохранителем номиналом 60 А и одного усилителя с плавким
предохранителем номиналом 40 А
• Если длина провода от каждого усилителя до распределительного блока составляет 1 м
Размер используемого провода для (B): 8 AWG/8мм
2
• Если длина провода от распределительного блока до аккумулятора транспортного средства
составляет 4 м
Размер используемого провода для (C): 1/0AWG/53мм
2
(или 4 AWG × 2/21мм
2
× 2)
• Номинал внешнего предохранителя: это значение должно быть больше или равно общему
номиналу плавкого предохранителя установленных усилителей
60A + 60A + 40A = больше или равно 160A
Распределительный блок
(B)
(пример: 60 А)
Усилитель
Шасси транспортного средства
Внешний
предохранитель
Аккумулятор
транспортного
средства
Усилитель
Усилитель
(пример: 60 А)
(пример: 40 А)
(C)
ПРИМЕЧАНИЕ
• Если длина кабелей питания и заземления превышает 1 м или если подключено несколько
усилителей, следует использовать распределительный блок.
