RIGOL Глава 10. Расширенные функции
Руководство пользователя DG5000
22

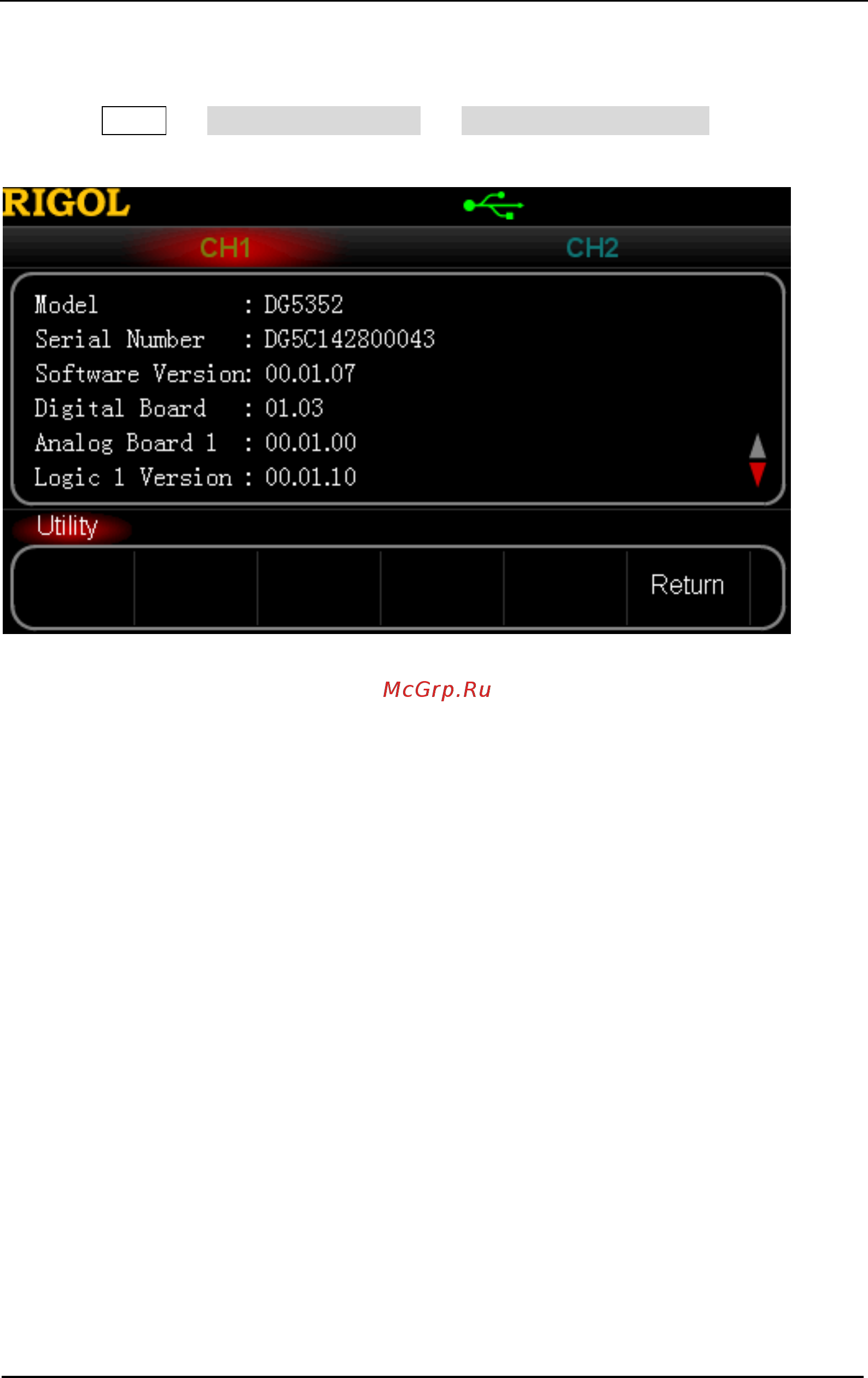

Информация о системе
Нажмите Utility Настройки системы Информация о системе для просмотра
информации о версии используемого устройства.
