Вывод сигнала Импульс

Вывод сигнала Импульс из CH1 с частотой 20 кГц, амплитудой 2.5 Vpp, отклонением

500 mV

DC, шириной импульса 10 мкс (коэффициент заполнения 20%), передним и

задним фронтом 50 нс, задержкой 8 мкс. Для настройки Параметров и Вывода

смотрите раздел «Вывод сигнала Синус». Настоящий раздел только описывает

настройку параметров «Ширина импульса/Коэффициент заполнения», «Передний

фронт», «Задний фронт», «Задержка», «Задержка восстановления».

Ширина импульса/Коэффициент заполнения

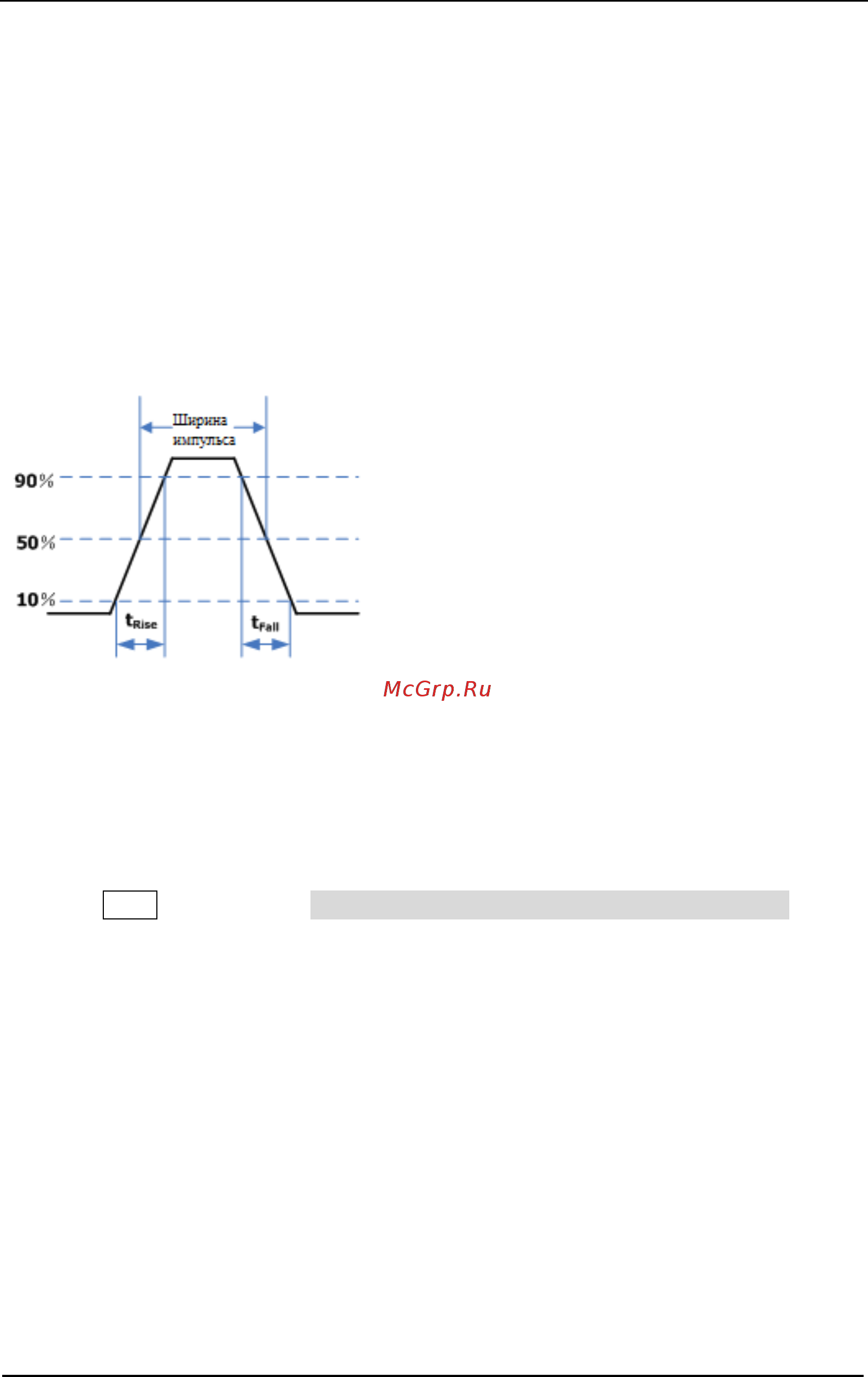

Ширина импульса/Коэффициент заполнения – это величина, выраженная в процентах,

которая означает время между 50% порогом амплитуды переднего фронта и 50%

порогом следующей амплитуды заднего фронта.

Нажмите Pulse (Импульс)  Ширина импульса/Коэффициент заполнения, чтобы

выбрать параметр «Ширина импульса», затем на цифровой клавиатуре введите число

«10». Затем во всплывающем меню выберите единицы измерения – «мкс».

 Область значений параметра «Ширина импульса» ограничена «Шириной

минимального импульса» и «Периодом импульса».

Минимальная ширина импульса = 4 нс;

Ширина импульса ≥ Ширина минимального импульса;

Ширина импульса ≤ [Период импульса] – [Ширина минимального импульса x 2]

 Значения параметров «Ширина импульса» и «Коэффициент заполнения»

находятся в корреляционной зависимости друг с другом. В случае изменения

одного из параметров, другой изменяется автоматически. Нажмите софт-клавишу

еще раз, чтобы переключиться на параметр «Коэффициент заполнения» (уже
