UNI-T РУКОВОДСТВО ПО УСТАНОВКЕ И РАБОТЕ С ПРОГРАММОЙ: UTD2000_3000 VI

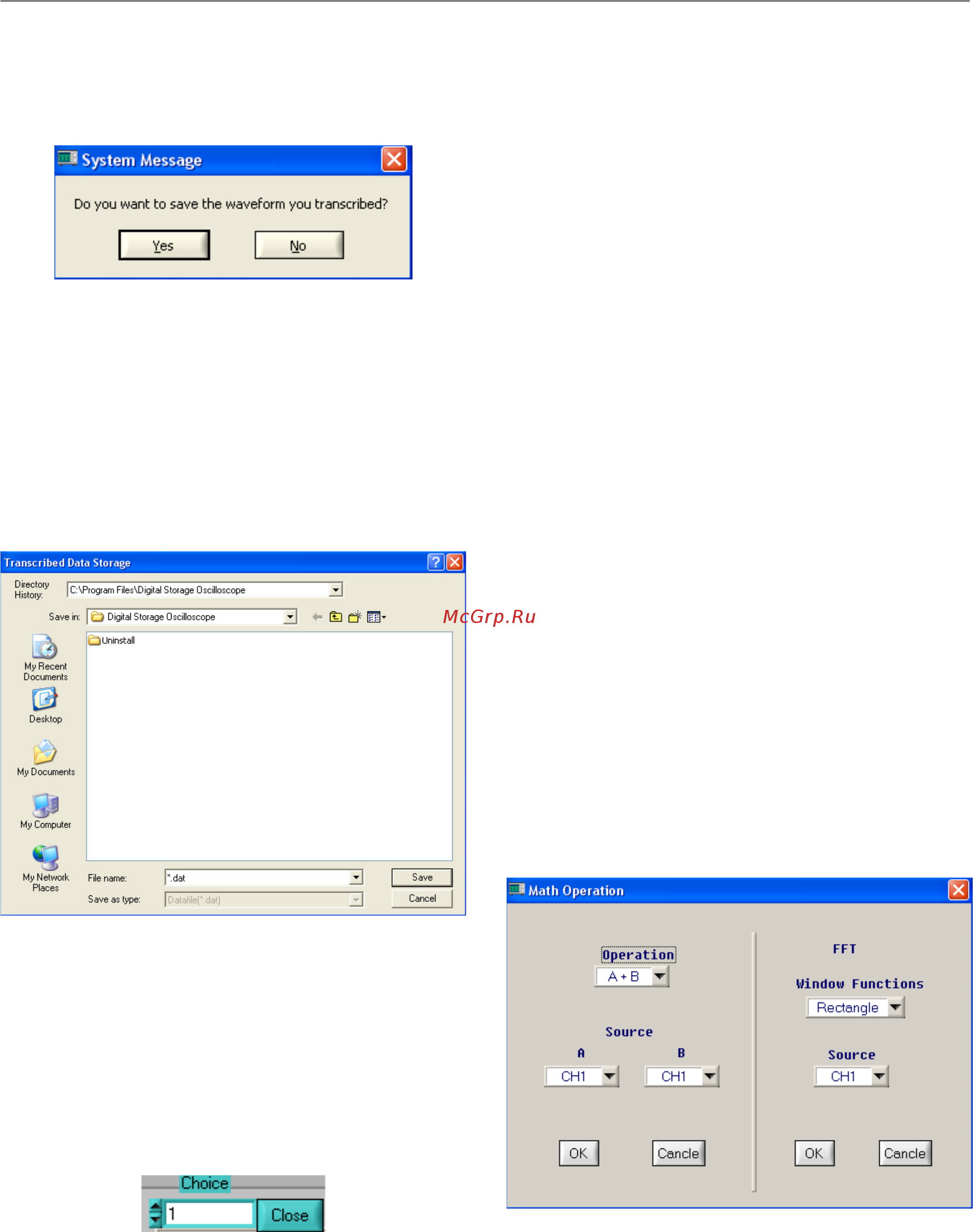

Диалоговое окно, показанное на рис. 2-3, появляется, когда вы

останавливаете процесс записи или размер записи сравнялся с

максимальным допустимым числом записанных экранов с дан-

ными. Для сохранения записи в формате *.dat на жестком диске

компьютера или на другом запоминающем устройстве нажмите

кнопку «YES», показанную на рис. 2-3. Функция записи осцилло-

грамм позволяет записать до 2000 экранов с данными.

Рисунок 2-3

Playback (воспроизведение): После прекращения передачи дан-

ных («data transmission») вы можете воспроизвести на виртуаль-

ном дисплее файл с осциллограммами, записанный на жестком

диске или съемном носителе. Для этого выберите пункт меню:

«File» → «Playback». Вы можете воспроизвести запись в стати-

ческом или динамическом режиме.

Dynamic playback (динамическое воспроизведение): Выберите

пункт меню «File» → «Playback» → «Dynamic playback». На экра-

не появится окно загрузки записи из памяти, показанное на рис.

2-4. Задайте область поиска, чтобы найти путь сохранения запи-

санных осциллограмм, выберите требуемый файл и затем на-

жмите кнопку [Load]. Записанные осциллограммы будут воспро-

изведены в непрерывном режиме на виртуальном дисплее.

Рисунок 2-4

Static playback (статическое воспроизведение): Выберите пункт

меню «File» → «Playback» → «Static playback». На экране появит-

ся окно загрузки записи из памяти, показанное на рис. 2-4. Задай-

те область поиска, чтобы найти путь сохранения записанных ос-

циллограмм, выберите требуемый файл и затем нажмите кнопку

[Load]. На экране появится окно, показанное на рис. 2-5. Исполь-

зуя кнопку ручной прокрутки («manual playback»), вы можете по-

следовательно воспроизвести одну за другой все записанные

осциллограммы. Кроме того, можно задать номер требуемого

кадра в поле ввода номер (рис. 2-5) и нажать кнопку «ENTER».

На дисплее отобразится требуемая осциллограмма. Для выхода

из режима статического воспроизведения щелкните мышью по

кнопке «close static playback».

Рисунок 2-5

Print preview (просмотр перед печатью): После завершения пе-

редачи данных («data transmission») или передачи изображения

интерфейса осциллографа («transmission interface») выберите

пункт меню «File» → «Print preview» чтобы просмотреть осцилло-

грамму или, при необходимости, интерфейс перед печатью.

Waveform (осциллограмма): в режиме предварительного про-

смотра осциллограммы вы можете посмотреть последний эк-

ран из набора осциллограмм, загруженных с осциллографа в

программу управления по окончании процесса передачи дан-

ных («data transmission») или записи с жесткого диска компью-

тера или портативного USB-накопителя, загруженной с помо-

щью функции «Load».

В зависимости от числа каналов, работавших в ходе передачи

данных, вы можете выбрать количество каналов в окне пред-

варительного просмотра осциллограмм с помощью меню. При

загрузке данных с двух каналов вы можете выбрать предвари-

тельный просмотр осциллограмм с одного канала («single

channel», канал CH1 или СH2), с двух каналов («two channels»,

CH1 и CH2; CH1 и Math, CH2 и Math) или со всех каналов сразу

(«all»). Чтобы закрыть окно предварительного просмотра,

щелкните мышью по кнопке выхода «EXIT».

Interface: в режиме предварительного просмотра интерфейса

вы можете посмотреть последний экран, загруженный с осцил-

лографа в программу управления по окончании процесса пере-

дачи данных («data transmission»).

Printing (печать): по окончании процесса передачи данных («data

transmission») выберите пункт меню «File» → «Print», чтобы на-

печатать осциллограмму, отображаемую на экране.

Waveform (осциллограмма): Напечатанная осциллограмма

представляет собой последний экран из набора осциллограмм,

загруженных с осциллографа в программу управления по окон-

чании процесса передачи данных («data transmission») или за-

писи с жесткого диска компьютера или портативного USB-

накопителя, загруженной с помощью функции «Load».

Interface (интерфейс): Напечатанный интерфейс представляет

собой последний экран, загруженный с осциллографа в про-

грамму управления по окончании процесса передачи данных

(«data transmission»).

Exit (выход): После завершения передачи данных («data trans-

mission») или передачи изображения интерфейса осциллографа

(«transmission interface»), для выхода из программу управления

осциллографом выберите пункт меню «File» → «Exit».

2) Function (функции)

Все подразделы в разделе меню «Function» доступны только

после завершения передачи данных или передачи изображения

интерфейса осциллографа.

a) Math operation (Математические операции): если щелкнуть

мышью на этом пункте меню, появляется диалоговое окно

математических операций, показанное на рис. 2-6 и позво-

ляющее выбрать математическую операцию или выполнить

быстрое преобразование Фурье (FFT).

Рисунок 2-6

Operation: Вы можете выбрать математическую операцию, кото-

рая будет выполнена с данными из источников А и В. Доступны

четыре арифметических операции: +, -, х, ÷.

Source: Доступны операции над двумя источниками сигналов: А

и В. Вы можете нужным образом соотнести с ними каналы CH1 и

CH2.

FFT window functions: Вы можете выбрать одну из следующих

оконных функций: прямоугольная («Rectangle»), Хэннинга («Han-

ning»), Хэмминга («Hamming») и Блэкмена («Blackman»).
