Руководство по установке и работе с ПО Страница: 5

Uni-T UTD2202CE [5/9] Инструкции по работе с панелью управления

РУКОВОДСТВО ПО УСТАНОВКЕ И РАБОТЕ С ПРОГРАММОЙ: UTD2000_3000 VI UNI-T

FFT source: В качестве источника данных для выполнения быст-

рого преобразования Фурье вы можете выбрать канал CH1 или

CH2.

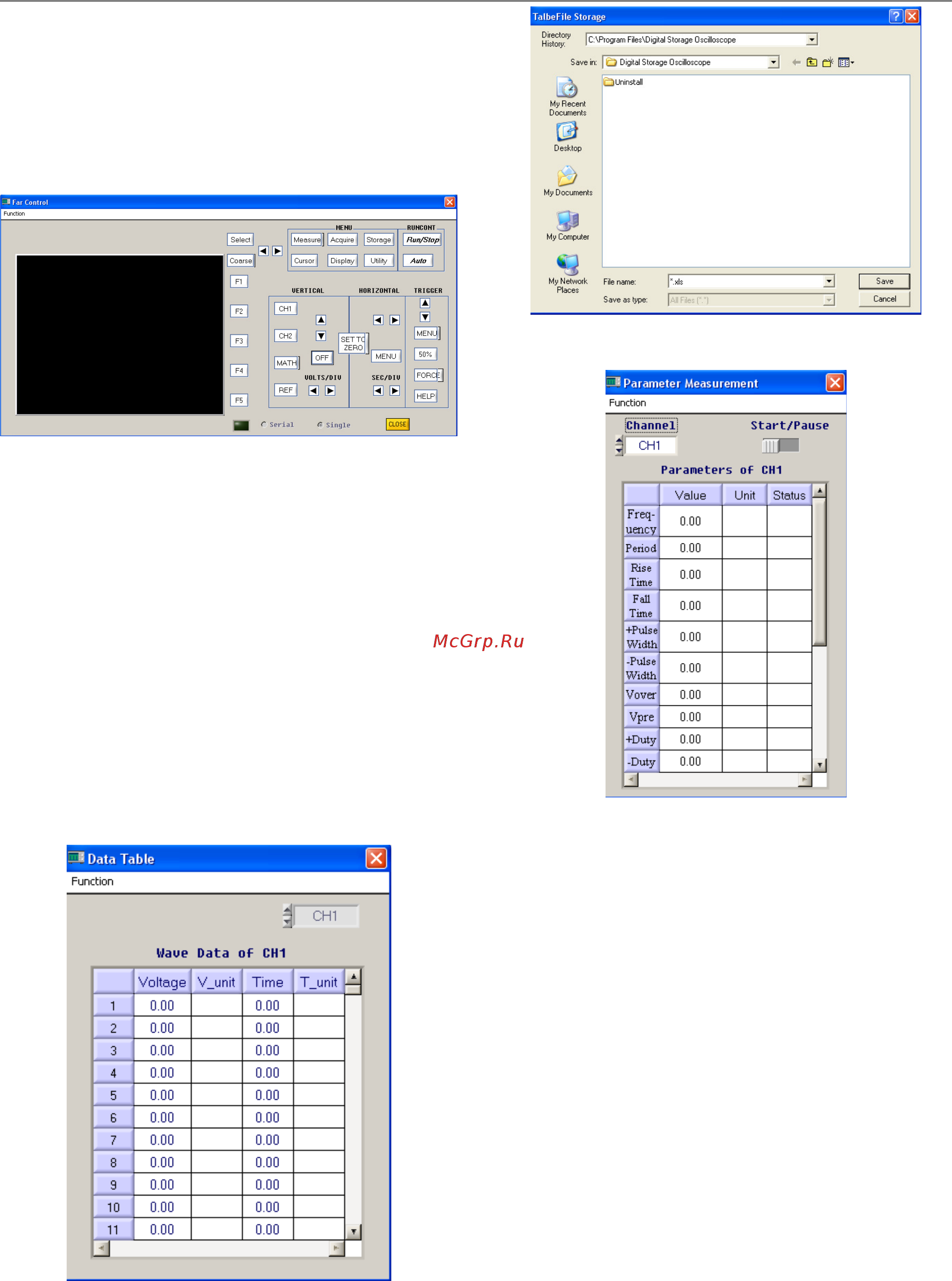

b) Remote control (дистанционное управление): вы можете

управлять осциллографом дистанционно, используя про-

грамму управления. В режиме дистанционного управления на

экране компьютера отображается виртуальная панель управ-

ления осциллографом, в целом соответствующая передней

панели осциллографа (рис. 2-7).

Рисунок 2-7

Обозначения всех кнопок и регуляторов виртуальной панели

управления идентичны обозначениям на панели управления ос-

циллографа. Вы можете нажимать те же кнопки для выполнения

соответствующих операций. Для эффективной работы с вирту-

альной панелью управления вы должны быть знать все функцио-

нальные меню осциллографа, а также его текущее состояние.

Примечание: Вы можете только управлять с виртуальной панели

управления. Функции просмотра осциллограмм и при этом недос-

тупны. Дистанционное управление («remote control») невозможно

одновременно с передачей изображения интерфейса осцилло-

графа («transmission interface»).

c) Data table (таблица данных): эта функция выводит на дис-

плей зависимость напряжения от времени (V=f(t)) в осцилло-

грамме в виде таблицы (рис. 2-8).

Когда вы щелкаете мышью по опции «save data» меню «function

selection», появляется диалоговое окно сохранения данных, пока-

занное на рис. 2-9. Выберите путь для сохранения данных в поле

«Save in», введите имя файла в поле «File name» и нажмите на

кнопку «Save» для сохранения файла. Для выхода из этого окна

нажмите кнопку «Cancel».

Рисунок 2-8

Рисунок 2-9

Рисунок 2-10

в) Parameter measurement (измерение параметров): позволяет

просмотреть все значения параметров текущей осциллограммы с

выбранного канала.

Select channel: Вы можете выбрать канал CH1 или CH2.

Start/pause transmission: «start transmission» означает запуск

передачи данных. «pause transmission» означает приостановку

передачи данных.

3) Waveform Fresh (обновление осциллограммы)

Single refresh (однократное обновление): однократный запуск

новой осциллограммы. Полученная с прибора осциллограмма

сохраняется на дисплее виртуальной панели управления.

Waveform time interval setup: для установки

4) Help (помощь)

Этот пункт меню показывает версию программы управления ос-

циллографом.

2.3. Инструкции по работе с панелью управления

Кнопки виртуальной панели программы управления осциллогра-

фом (рис. 2-1) отвечают за следующие функции:

Channel status (состояние каналов): индикация текущего состоя-

ния каналов осциллографа

При передаче данных индикаторы состояния показывают теку-

щие параметры каналов осциллографа. Индикаторы меняются

одновременно с текущим состоянием каналов но не предназна-

чены для управления текущим состоянием осциллографа.

CH1 (канал 1):

• Coupling – развязка входа (DC – по постоянному току, AC –

по переменному току, GND – канал заземлен);

• BandLimit – полосовой фильтр (ON – включен, OFF – вы-

ключен);

• Type - тип фильтра (low-pass – низкочастотный, high-pass -

высокочастотный, band pass – полосовой, band-stop – режек-

торный);

Uni-T UTD2202CE [5/9] Инструкции по работе с панелью управления
