1.3 Принцип работы

Принцип работы стабилизатора основан на двойном преобразовании напряжения. Выпрями-

тель осуществляет преобразование входного переменного трехфазного напряжения электро-

сети в стабилизированное постоянное напряжение. Инвертор выполняет обратную операцию и

трансформирует постоянное напряжение в питающее нагрузку переменное однофазное.

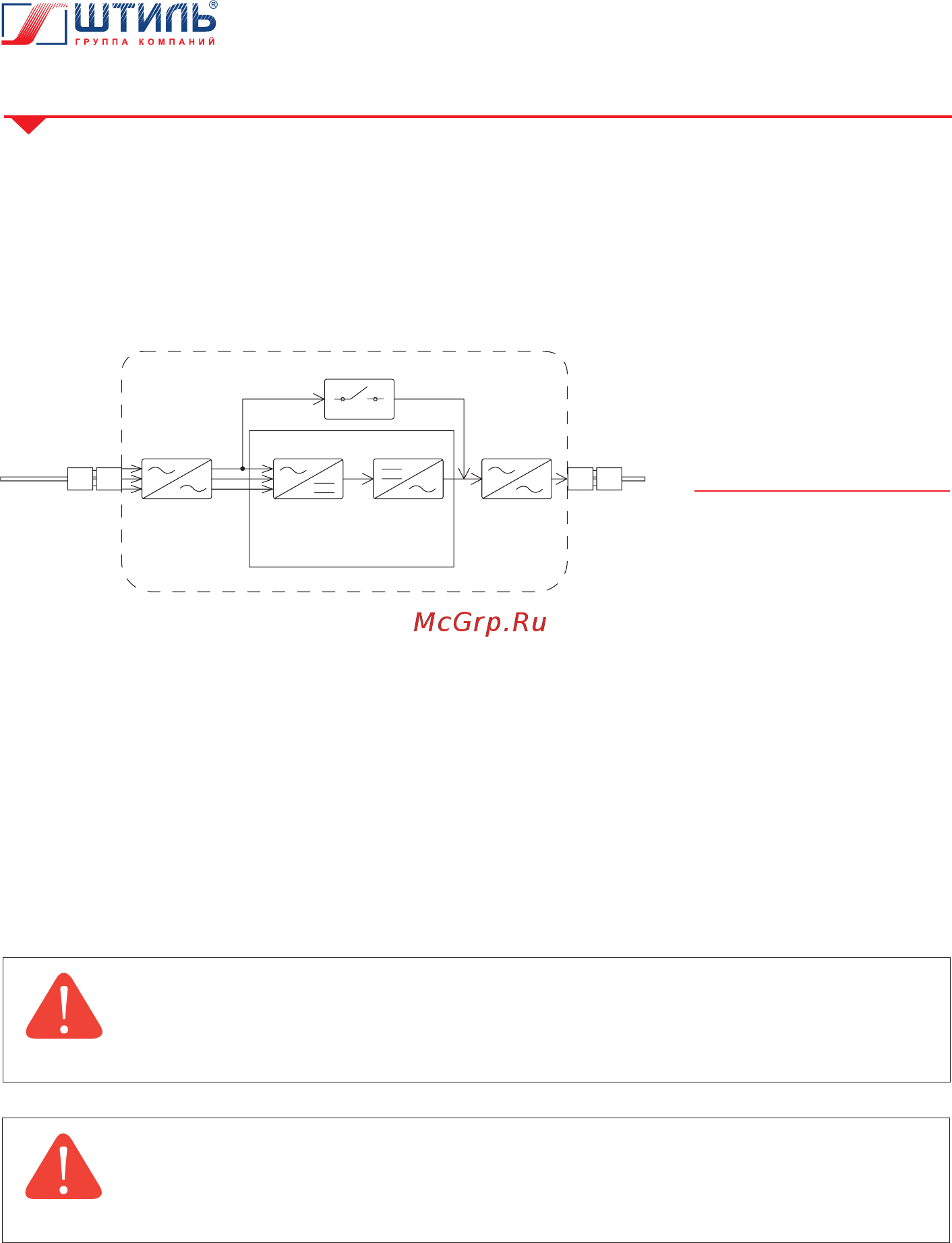

Структурная схема принципа работы стабилизатора показана на рисунке 4.

Рисунок 4. Структурная

схема принципа работы

стабилизатора

Назначение основных компонентов изделия:

• входной и выходной фильтры обеспечивают защиту нагрузки от помех, поступающих из

сети переменного тока;

• преобразователь, состоящий из выпрямителя и инвертора, производит двойное преобра-

зование поступающего из сети трехфазного напряжения и обеспечивает питание нагруз-

ки стабилизированным выходным однофазным напряжением синусоидальной формы. В

состав выпрямителя входит корректор коэффициента мощности, который обеспечивает

отсутствие искажений входной сети при нелинейной нагрузке;

• байпас, служит для питания нагрузки напрямую от фазы А трехфазной входной сети, в

обход преобразователя.

ВНИМАНИЕ! При переходе стабилизатора на питание нагрузки через байпас стаби-

лизация напряжения не осуществляется. Однако устройство продолжает защищать

нагрузку от повышенного и пониженного напряжения электросети, кроме режима

байпаса «Включить обвод» (таблица 3).

ВНИМАНИЕ! При переходе стабилизатора на байпас электропитание нагрузки осу-

ществляется только от фазы А, что может вызвать несимметричный режим работы

трехфазной сети («перекос фаз»).

Допустимый диапазон сетевого напряжения для байпаса устанавливается пользователем с шагом

5% в пределах ±25% от номинального выходного напряжения стабилизатора (значение по умолча-

нию – +15/-20%). Действия стабилизатора при выходе значения сетевого напряжения из допустимо-

го для байпаса диапазона приведены в таблице 4.

Сеть

Сетевой фильтр Сетевой фильтр

Нагрузка

Преобразователь

Выпрямитель Инвертор

Сеть

Сетевой фильтр Сетевой фильтр

Нагрузка

Преобразователь

Выпрямитель

Байпас

Инвертор
