Штиль iS3120RT [12/34] Панель управления и индикации
![Штиль iS3115RT [12/34] Панель управления и индикации](/views2/1473557/page12/bgc.png)
[ 13 ]

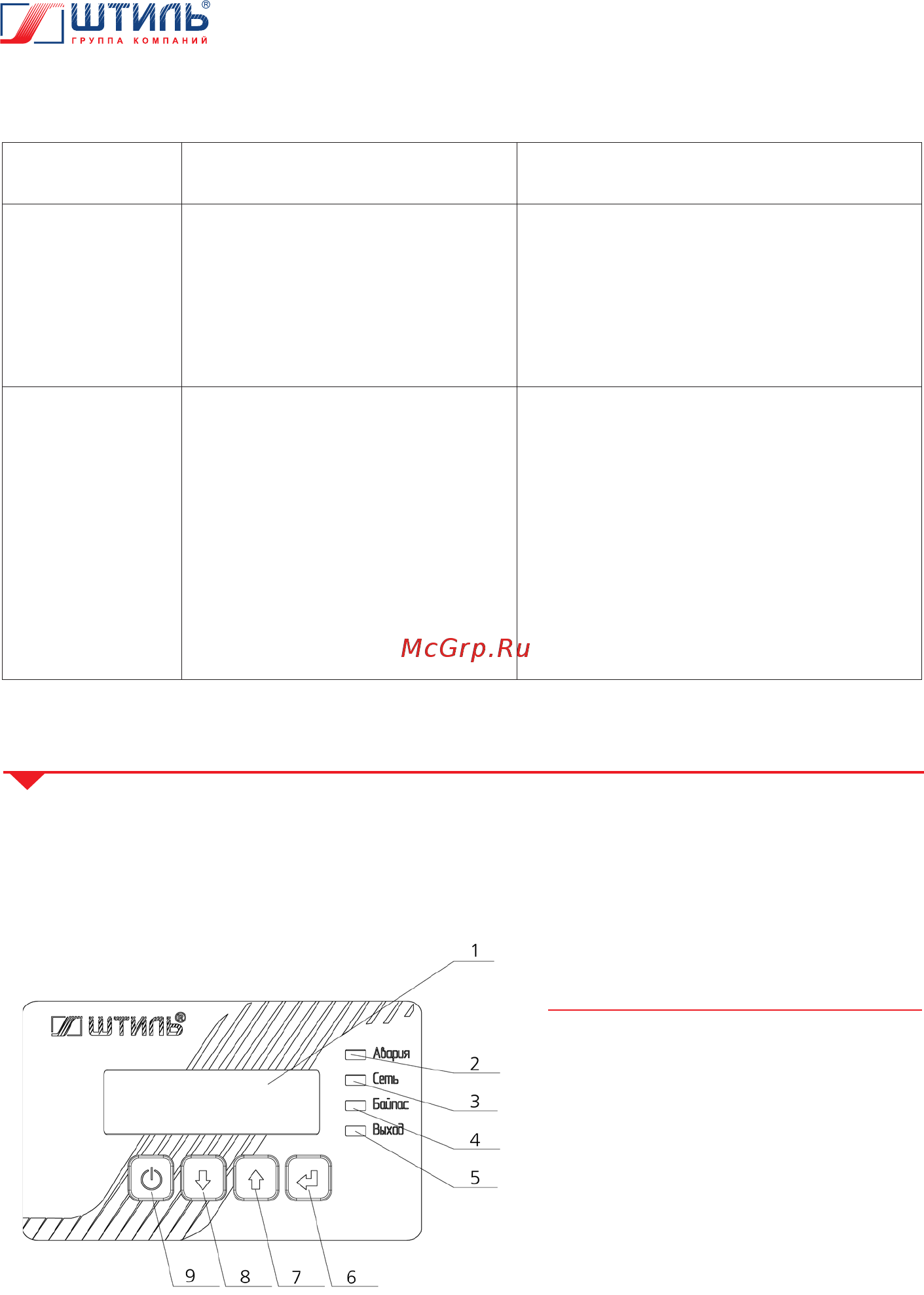

Рисунок 5. Панель управления и
индикации
1 - ЖК-дисплей;
2 - светодиод «Авария»;
3 - светодиод «Сеть»;
4 - светодиод «Байпас»;
5 - светодиод «Выход»;
6 - кнопка «ВВОД»;
7 - кнопка «ВВЕРХ»;
8 - кнопка «ВНИЗ»;
9 - кнопка «ОТМЕНА».
Режим работы Переход на байпас
Особенности функционирования
байпаса
«Стабилизация»
Осуществляется автоматически при
выходе из строя одного из внутрен-
них элементов стабилизатора или при
превышении нагрузкой номинальной
выходной мощности стабилизатора.
При устранении причины перехода на
байпас стабилизатор переключится в
режим «Стабилизация»
При выходе значения сетевого напряжения
фазы А из допустимого для байпаса диапазона
стабилизатор отключится и обесточит нагрузку.
При возвращении значения сетевого напряже-
ния фазы А в допустимый для байпаса диапа-
зон и сохранении причины перехода на байпас
стабилизатор запустится и продолжит питать
нагрузку через байпас
«ЭКО»
Питание нагрузки осуществляется че-
рез байпас
При выходе значения сетевого напряжения
фазы А из допустимого для байпаса диапазона
стабилизатор переключится в режим «Стаби-
лизация».
При возвращении значения сетевого напря-
жения фазы А в допустимый для байпаса ди-
апазон и сохранении допустимого значения в
течение установленного промежутка времени
стабилизатор вернётся в режим «ЭКО».
Настройка задержки перед возвращением в
режим «ЭКО» осуществляется в подпункте
«Задержка ЭКО» пункта «Байпас» меню «На-
стройки» (рисунок 10, таблица 8)
1.5 Панель управления и индикации
Таблица 4. Функционирование байпаса (в режиме «Авто») в зависимости от режима работы
стабилизатора
Панель управления и индикации стабилизатора предназначена для настройки, управления и
контроля основных рабочих параметров изделия. Она включает в себя ЖК-дисплей, четыре
кнопки управления и четыре светодиодных индикатора (рисунок 5).
