[ 11 ]
Наименование параметра Значение параметра
Доступ:
при эксплуатации фронтальный
при обслуживании
фронтальный, тыльный
4
, боковой
4
Материал исполнения сталь толщиной 1,5 мм
Подключение
Входная сеть (входные разъёмы)
выводы под кабель, сечение 16 мм
2
Нагрузка (выходные разъёмы)
Эксплуатационные ограничения
Установка в помещении
Диапазон рабочей температуры,
°С
от +5 до +40
Диапазон температуры хранения,
°С
от -40 до +40
Относительная влажность, % от 0 до 80 (без конденсата)
Дополнительные требования к транспортированию и
хранению
пункт 7 данного РЭ
Надежность
Наработка на отказ, не менее
5
, ч
150 000
Срок службы, не менее
5
, лет
10
Гарантийный срок
5
, месяца
24
1
Зависимость выходной мощности стабилизатора от значения входного фазного напряжения питающей
трехфазной сети переменного тока представлена на рисунке 2.
2
Отклонение частоты выходного напряжения определяется частотой сети.
3
Высота х Ширина х Глубина.
4
При условии демонтажа съемной боковой/тыльной стенки шкафа.
5
Указанные ресурсы действительны при соблюдении потребителем требований данного руководства
по эксплуатации.

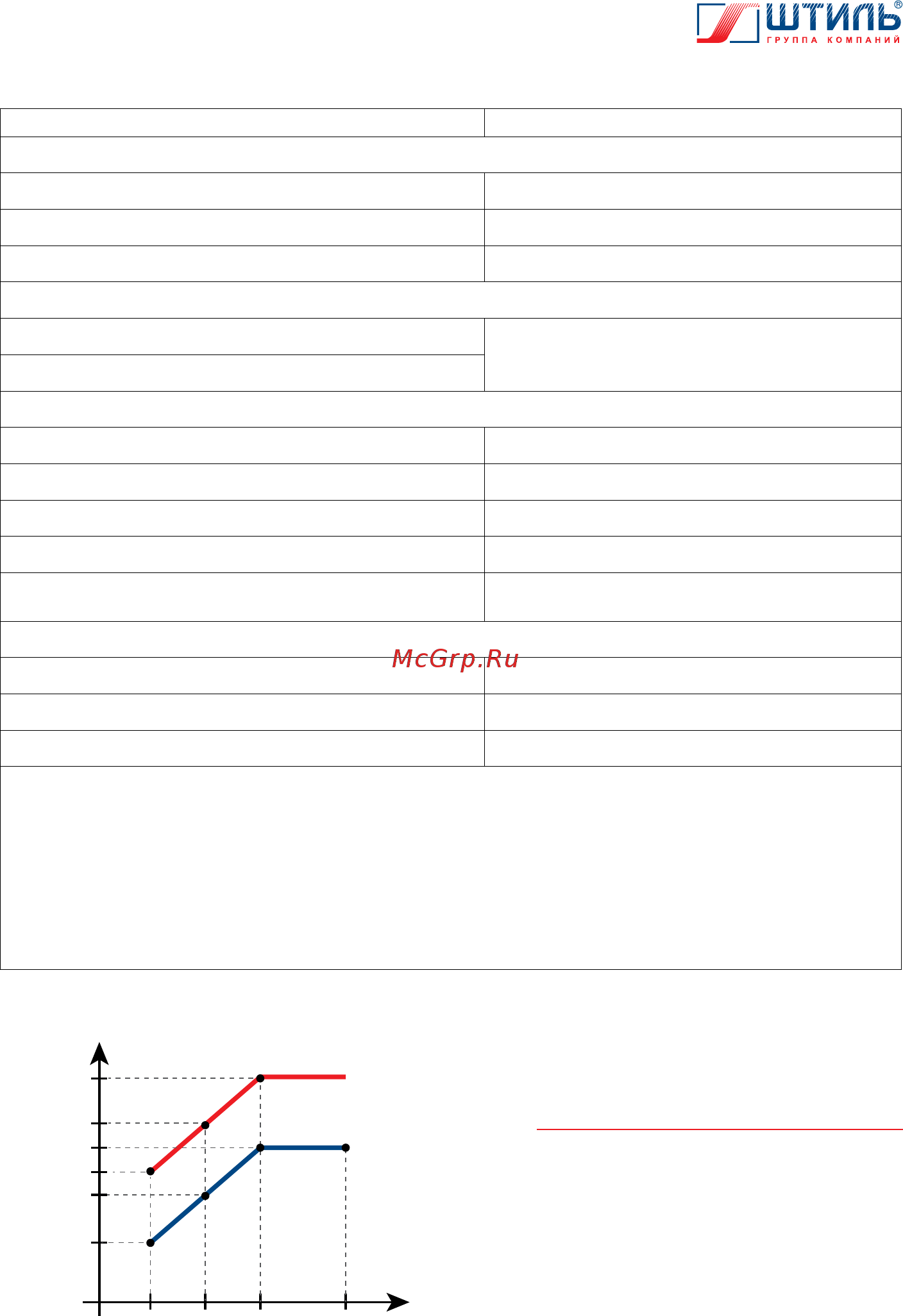

Рисунок 2. Зависимость выходной
мощности от входного фазного
напряжения
90 135 165 310
Входное фазное
напряжение
номинальная мощность
предельная мощность
(не менее 5 c)
Выходная
мощность
150%
120%
100%
90%
80%
60%
0
