[ 12 ]
ВНИМАНИЕ! При переходе стабилизатора на питание нагрузки через электронный
байпас стабилизация напряжения не осуществляется. Однако устройство продолжа-
ет защищать нагрузку от повышенного и пониженного сетевого напряжения кроме
режима электронного байпаса «Всегда включен» (таблица 5).
1.1.5 Принцип работы

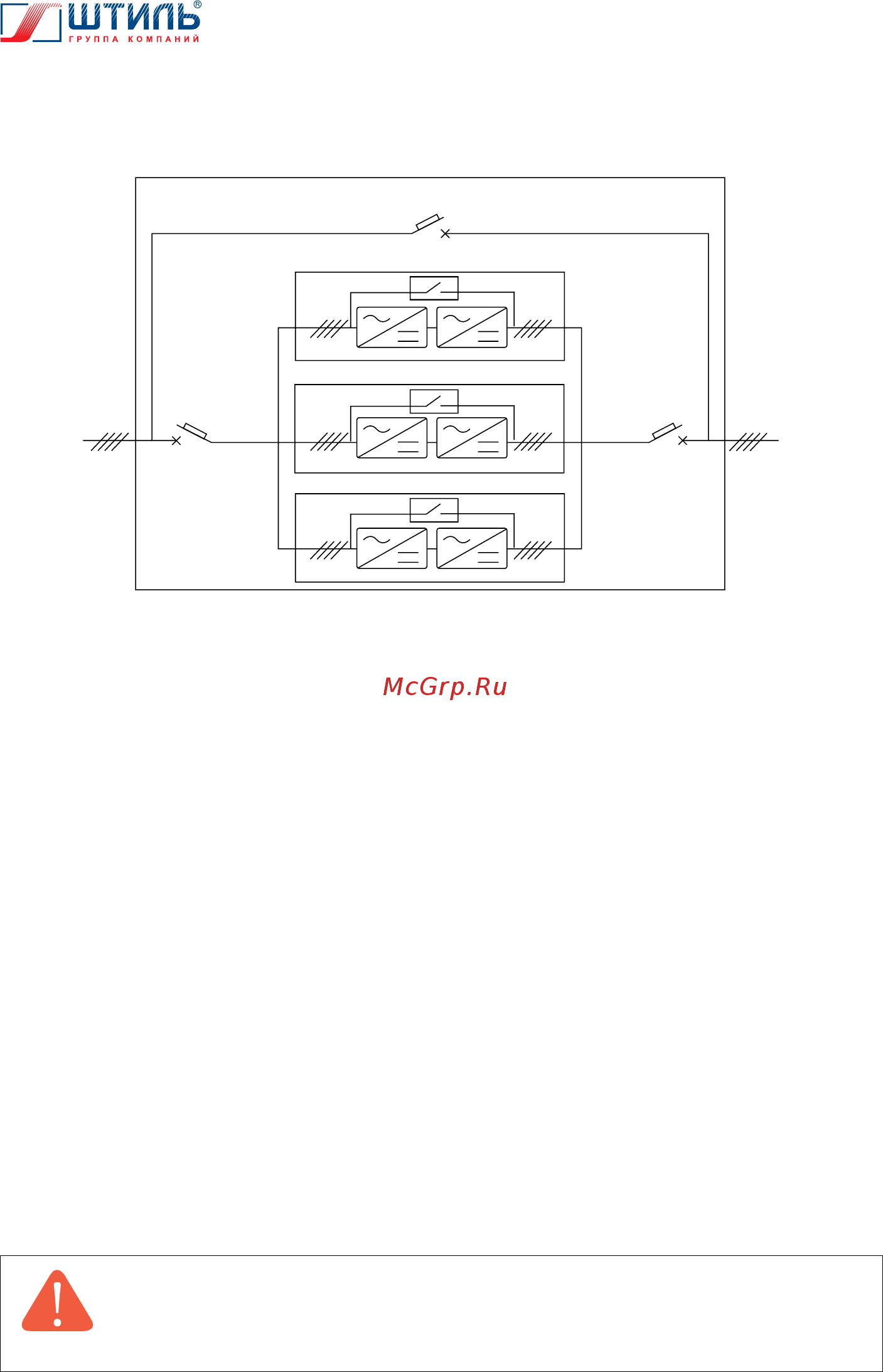

Структурная схема стабилизатора приведена на рисунке 3.
Рисунок 3. Структурная схема стабилизатора
Сеть
Выпрямитель Инвертор
Эл. байпас
Выпрямитель Инвертор
Эл. байпас
Выпрямитель Инвертор
Эл. байпас
Силовой модуль
Силовой модуль
QF1 “Вход” QF3 “Выход”
QF2 “Байпас”
Силовой модуль
Напряжение от трехфазной сети поступает на входные выводы изделия, расположенные в мо-
дуле распределения МР-1В4-10, проходит через автоматический выключатель QF1 «Вход», рас-
положенный в модуле распределения МР-1БВФ4-11, и подаётся на входы силовых модулей. С
выходов силовых модулей стабилизированное напряжение поступает на выходные выводы изде-
лия, расположенные в модуле распределения МР-1В4-10 и защищённые автоматическим выклю-
чателем QF3 «Выход» (расположен в модуле распределения МР-1БВФ4-11).
Назначение показанных на рисунке 3 компонентов:
• автоматический выключатель QF1 «Вход» служит для включения электропитания силовых
модулей;
• силовые модули обеспечивают питание нагрузки стабилизированным трехфазным
напряжением синусоидальной формы (подробнее о силовых модулях в пункте 1.2.2);
• автоматический выключатель QF2 «Байпас» служит для включения цепи сервисного
байпаса;
• автоматический выключатель QF3 «Выход» служит для подключения нагрузки к силовым
модулям.
Фактическая нагрузка на стабилизатор распределяется максимально равномерно между:
• всеми включенными силовыми модулями;
• тремя фазами входной сети.
При возникновении неисправности или перегрузки, стабилизатор осуществляет перевод нагруз-
ки на питание напрямую от входной сети по цепи электронного байпаса, реализованной внутри
каждого силового модуля (описание работы электронного байпаса приведено в таблицах 5 и 6).
