[ 7 ]

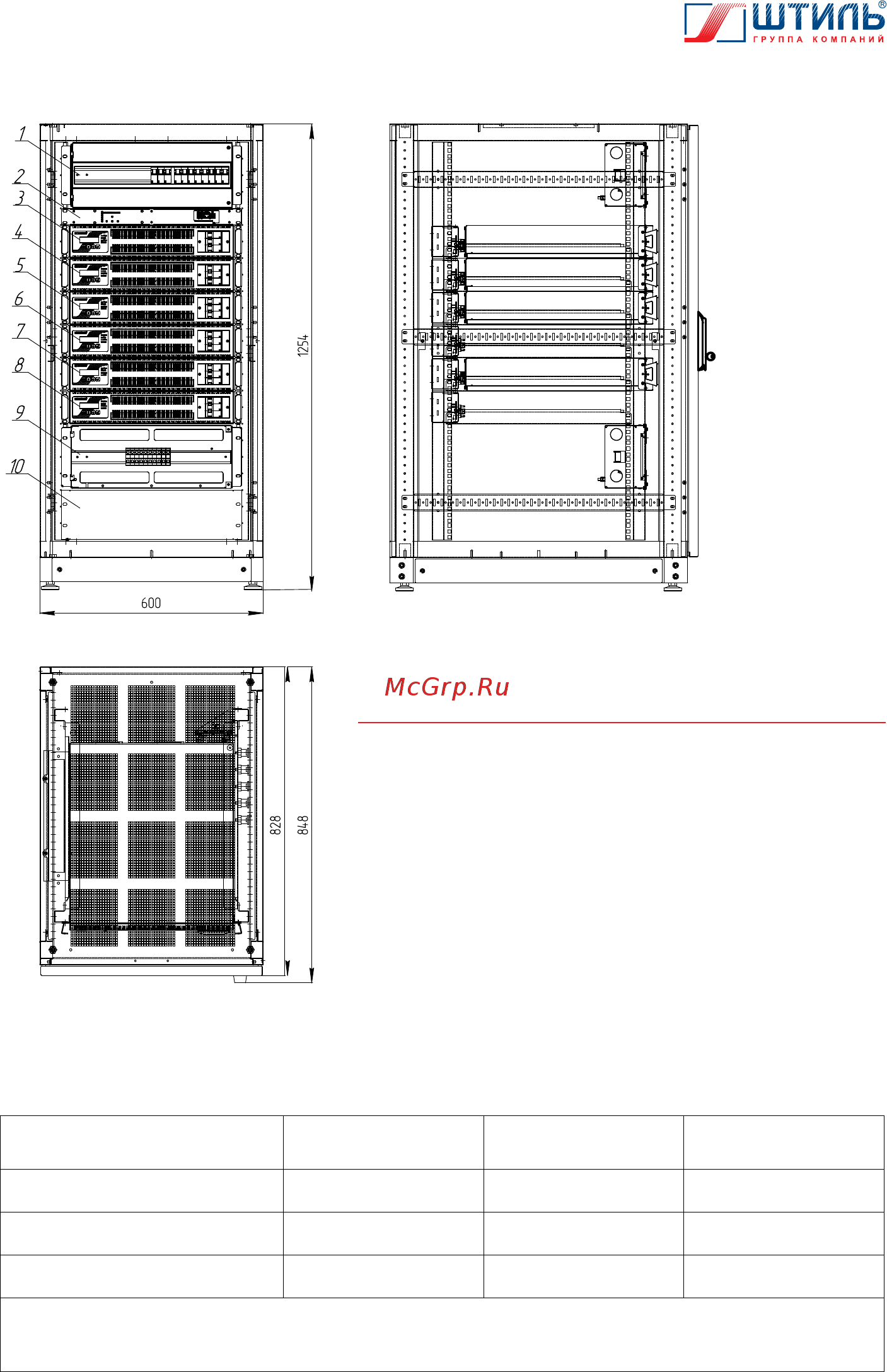

Рисунок 1. Внешний вид, габаритные размеры и
основные составные части стабилизатора Штиль
IS3360CM (на виде спереди показан без двери, на виде
сбоку – без боковой стенки)
1 - модуль распределения Штиль МР-1БВФ4-11;
2 - модуль индикации;
3 - силовой модуль Штиль IS3310M;
4 - силовой модуль Штиль IS3310M;
5 - силовой модуль Штиль IS3310M;
6 - силовой модуль Штиль IS3310M;
7 - силовой модуль Штиль IS3310M;
8 - силовой модуль Штиль IS3310M;
9 - модуль распределения Штиль МР-1В4-10
(показан без передней панели);
10 - заглушка 3U.
Таблица 1. Конфигурация стабилизатора
Модель
Кол-во силовых
модулей
Модель
Кол-во силовых
модулей
ИнСтаб IS3310CM 1 ИнСтаб IS3340CM 4
ИнСтаб IS3320CM 2 ИнСтаб IS3350CM 5
ИнСтаб IS3330CM 3 ИнСтаб IS3360CM 6
ВНИМАНИЕ! Конфигурация стабилизатора может быть изменена в процессе эксплуатации
(порядок действий – пункт 3.6).
