Термекс rzl 50 (iu 50 v) [3/8] Описание и пр шн1я1 действия эвн

Содержание

• Паспорт и инструкция 1
• Термекс 1
• Комплект поставки 2
• Назначение 2
• Основные технические параметры 2
• Уважаемый покупатель 2
• Описание и пр шн1я1 действия эвн 3
• Указание мер безопасности 3
• Подключение к водопроводу 4
• Размещение и установка 4
• Ъ установка и подключение 4
• Рис 1 схема подключения эвн к водопроводу 5
• Рис 2 схема расположения кнопки термозащиты на термостате 5
• Рис 3 схема управления модели и2в 5
• Рис 4 электронная панель управления модели одв о 5
• Эвн 5
• Подключение к электросети 6
• Эксплуатация и техническое обслуживание 6
• Водонагревателей термекс не заменяет собой гарантийным сертификат и не является основанием для гарантийного обслуживания 8
• Возможные неисправности и методы 8
• Вышеперечисленные неисправности не являются дефектами эвн и устраняются 8
• Инструкция по установке эксплуатации и техническому обслуживанию 8
• Их устранения 8
• Неисправность возможная 8
• Потребителем самостоятельно или за его счет 8
• Причина способ устранения 8

Похожие устройства

• Eplutus EP-9520T Инструкция по эксплуатации
• Штиль STR1101SL Руководство по эксплуатации
• Eplutus EP-9521T Инструкция по эксплуатации
• Штиль STR1102SL Руководство по эксплуатации
• Eplutus EP-1030T Инструкция по эксплуатации
• Eplutus EP-1330T Инструкция по эксплуатации
• Штиль STR1103SL Руководство по эксплуатации
• Eplutus EP-1403T Инструкция по эксплуатации
• Eplutus EP-1516T Инструкция по эксплуатации
• Штиль ST1101SL Руководство по эксплуатации
• Eplutus EP-1515T Инструкция по эксплуатации
• Штиль ST1102SL Руководство по эксплуатации
• Штиль ST1103SL Руководство по эксплуатации
• Eplutus PB-58 Инструкция по эксплуатации
• Штиль ST1101L Руководство по эксплуатации
• Eplutus PB-68 Инструкция по эксплуатации
• Штиль ST1102L Руководство по эксплуатации
• Eplutus PB-100 Инструкция по эксплуатации
• Eplutus PB-108 Инструкция по эксплуатации
• Штиль ST1103L Руководство по эксплуатации

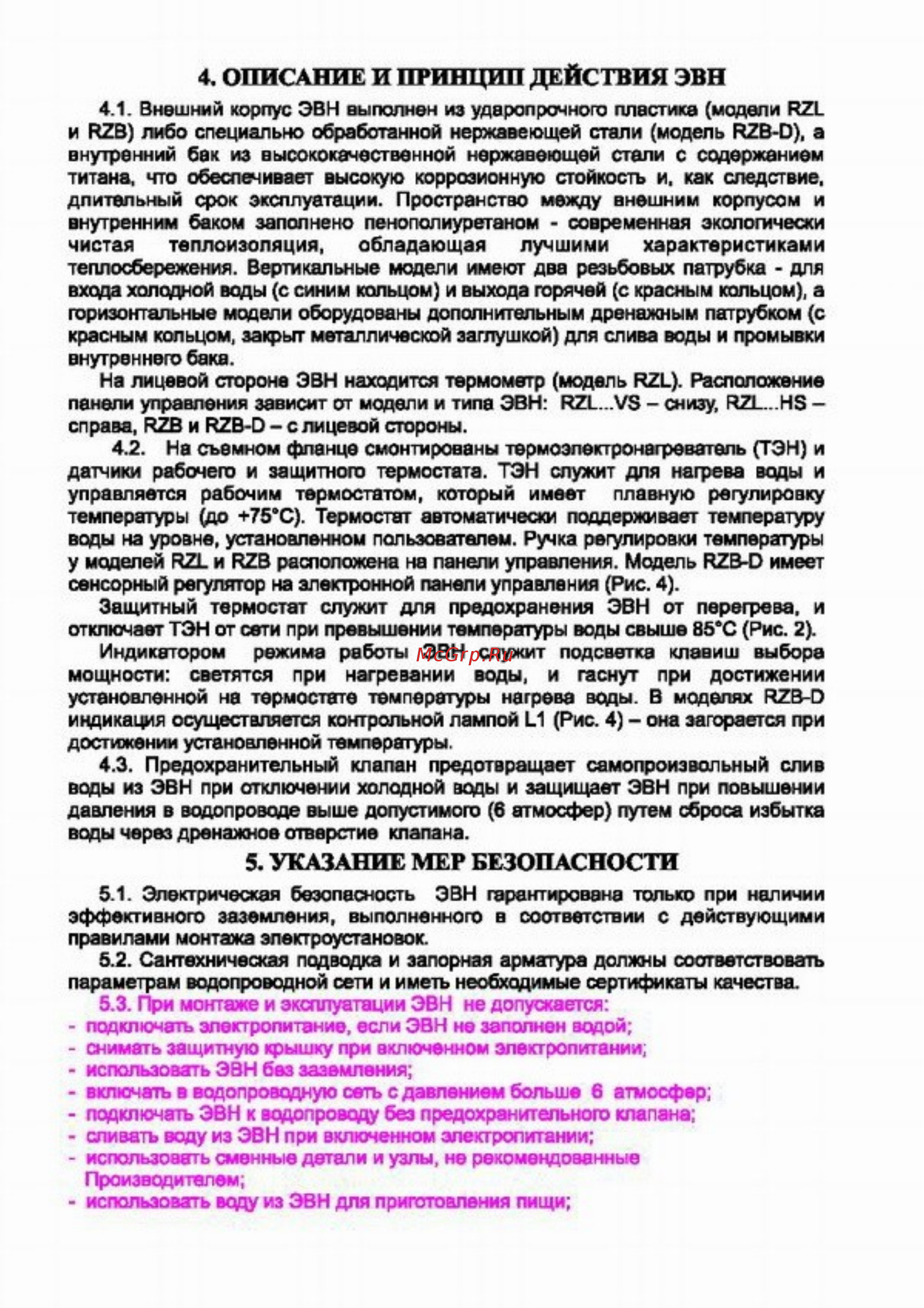

4 ОПИСАНИЕ И ПР ШН1Я1 ДЕЙСТВИЯ ЭВН 41 Внешний корпус ЭВН выполнен из ударопрочного пластика модели RZL и RZB либо специально обработанной нержавеющей стали модель R2B D а внутренний бвк из высококачественной нержавеющей стали с содержанием титана что обеспечивает высокую коррозионную стойкость и как следствие длительный срок эксплуатации Пространство между внешним корпусом и внутренним баком заполнено пенополиуретаном современная экологически чистая теплоизоляция обладающая лучшими характеристиками тепл сбережения Вертикальные модели имеют два резьбовых патрубка для входа холодной воды с синим кольцом и выхода горячей с красным кольцом а горизонтальные модели оборудованы дополнительным дренажным патрубком с красным кольцом закрыт металлической заглушкой для слива воды и промывки внутреннего бака На лицевой стороне ЭВН находится термометр модель RZL Расположение панели управления зависит от модели и типа ЭВН RZLVS снизу R7LHS справа RZB и RZB D с лицевой стороны 4 2 На съемном фланце смонтированы термоэлектронагреватель ТЭН и датчики рабочего и защитного термостата ТЭН служит для нагрева воды и управляется рабочим термостатом который имеет плавную регулировку температуры до 75 С Термостат автоматически поддерживает температуру воды на уровне установленном пользователем Ручка регулировки температуры у моделей RZL и RZB расположена на панели управления Модель RZB D имеет сенсорный регулятор на электронной панели управления Рис 4 Защитный термостат служит для предохранения ЭВН от перегрева и отключает ТЭН от сети при превышении температуры воды свыше 85 С Рис 2 Индикатором режима работы ЭВН служит подсветка клавиш выбора мощности светятся при нагревании воды и гаснут при достижении установленной нв термостате температуры нагрева воды В моделях RZB D индикация осуществляется контрольной лампой L1 Рис 4 она загорается при достижении установленной температуры 4 3 Предохранительный клапан предотвращает самопроизвольный слив воды из ЭВН при отключении холодной воды и защищает ЭВН при повышении давления в водопроводе выше допустимого 6 атмосфер путем сброса избытка воды через дренажное отверстие клапана 5 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ 5 1 Электрическая безопасность ЭВН гарантирована только при наличии эффективного заземления выполненного в соответствии с действующими правилами монтажа электроустановок 5 2 Сантехническая подводка и запорная арматура должны соответствовать параметрам водопроводной сети и иметь необходимые сертификаты качества 5 3 При монтаже и эксплуатации ЭВН не допускается подключать электропитание если ЭВН не заполнен водой снимать защитную крышку при включенном электропитании использовать ЭВН без заземления включать в водопроводную сеть с давлением больше 6 атмосфер подключать ЭВН к водопроводу без предохранительного клапана спивать воду из ЭВН при включенном электропитании использовать сменные детали и узлы не рекомендованные Производиталом использовать воду из ЭВН для приготовления пищи
