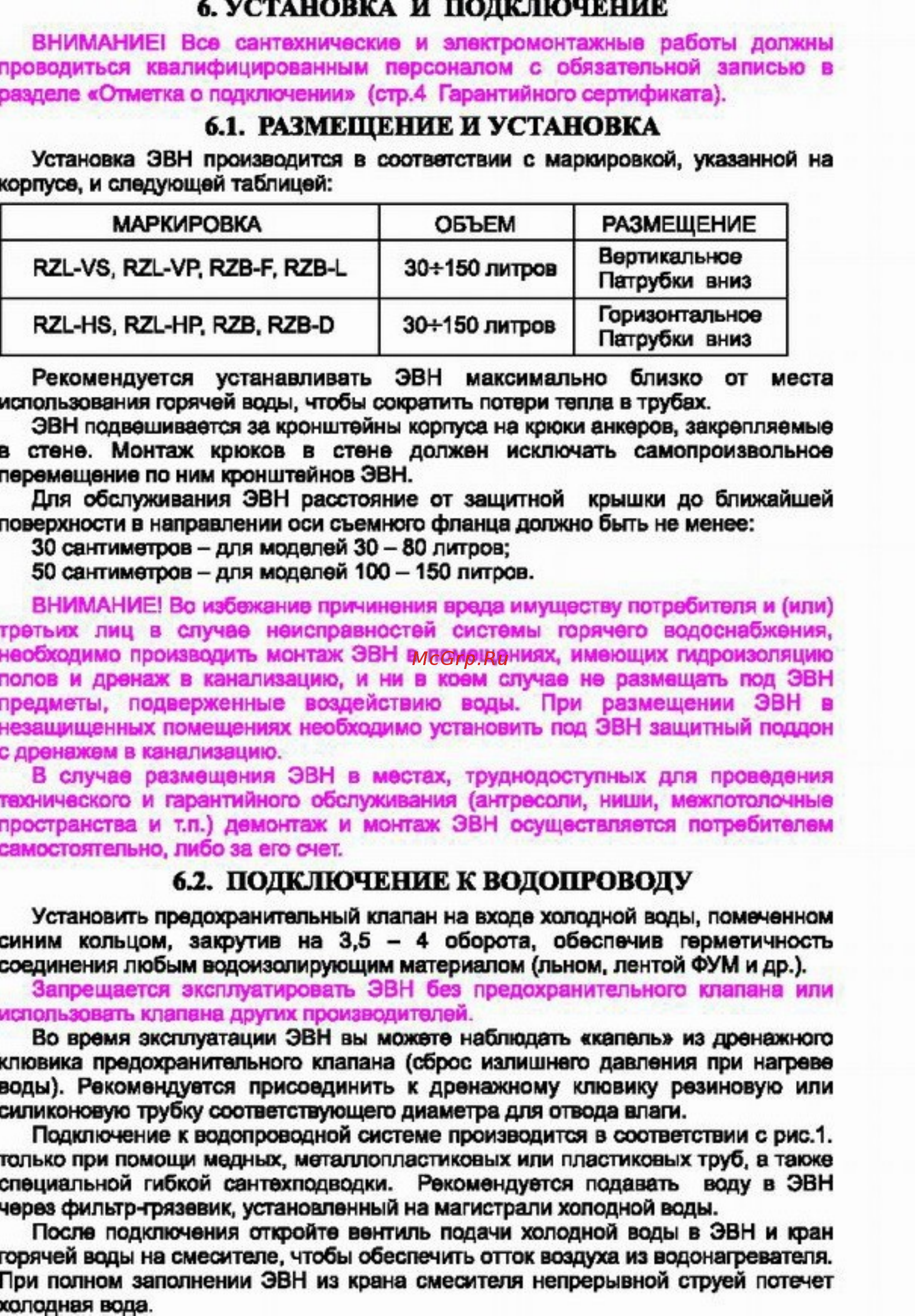

Ъ УСТАНОВКА И ПОДКЛЮЧЕНИЕ ВНИМАНИЕ Все сантехнические и электромонтажные работы должны проводиться квалифицированным персоналом с обязательной записью в разделе Отметка о подключении стр 4 Гарантийного сертификата 6 1 РАЗМЕЩЕНИЕ И УСТАНОВКА Установка ЭВН производится в соответствии с маркировкой указанной на корпусе и следующей таблицей МАРКИРОВКА вгьур РЕВ Р РЕВ и ЕЕ1 Н8 ГЕЬ НР RZBt РЕВ О ОБЪЕМ РАЗМЕЩЕНИЕ 30 150 литров Вертикальное Патрубки вниз 30 150 литров Горизонтальное Патрубки вниз Рекомендуется устанавливать ЭВН максимально близко от места использования горячей воды чтобы сократить потери тепла в трубах ЭВН подвешивается за кронштейны корпуса на крюки анкеров закрепляемые в стене Монтаж крюков в стене должен исключать самопроизвольное перемещение по ним кронштейнов ЭВН Для обслуживания ЭВН расстояние от защитной крышки до ближайшей поверхности в направлении оси съемного фланца должно быть не менее 30 сантиметров для моделей 30 80 литров 50 сантиметров для моделей 100 150 литров ВНИМАНИЕ Вс избежание причинения вреда имуществу потребителя и или третьих лиц в случае неисправностей системы горячего водоснабжения необходимо производить монтаж ЭВН в помещениях имеющих гидроизоляцию полов и дренаж в канализацию и ни в коем случае не размещать под ЭВН предметы подверженные воздействию воды При размещении ЭВН в незащищенных помещениях необходимо установить под ЭВН защитный поддон с дренажем в канализацию В случае размещения ЭВН в местах труднодоступных для проведения технического и гарантийного обслуживания антресоли ниши межпотолочные пространства и т п демонтаж и монтаж ЭВН осуществляется потребителем самостоятельно либо за его счет 62 ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ Установить предохранительный клапан на входе холодной воды помеченном синим кольцом закрутив на 3 5 4 оборота обеспечив герметичность соединения любым водоиэолирующим материалом льном лентой ФУМ и др Запрещается эксплуатировать ЭВН без предохранительного клапана или использовать клапана других производителей Во время эксплуатации ЭВН вы можете наблюдать капель из дренажного клювика предохранительного клапана сброс излишнего давления при нагреве воды Рекомендуется присоединить к дренажному клювику резиновую или силиконовую трубку соответствующего диаметра для отвода влаги Подключение к водопроводной системе производится в соответствии с рис 1 только при помощи медных металлопластиковых или пластиковых труб в также Специальной гибкой сантехподводки Рекомендуется подавать воду в ЭВН через фильтрчрязевик установленный на магистрали холодной воды После подключения откройте вентиль подачи холодной воды в ЭВН и кран горячей воды на смесителе чтобы обеспечить отток воздуха из водонагревателя При полном заполнении ЭВН из крана смесителя непрерывной струей потечет холодная вода
