4. Электрические схемы

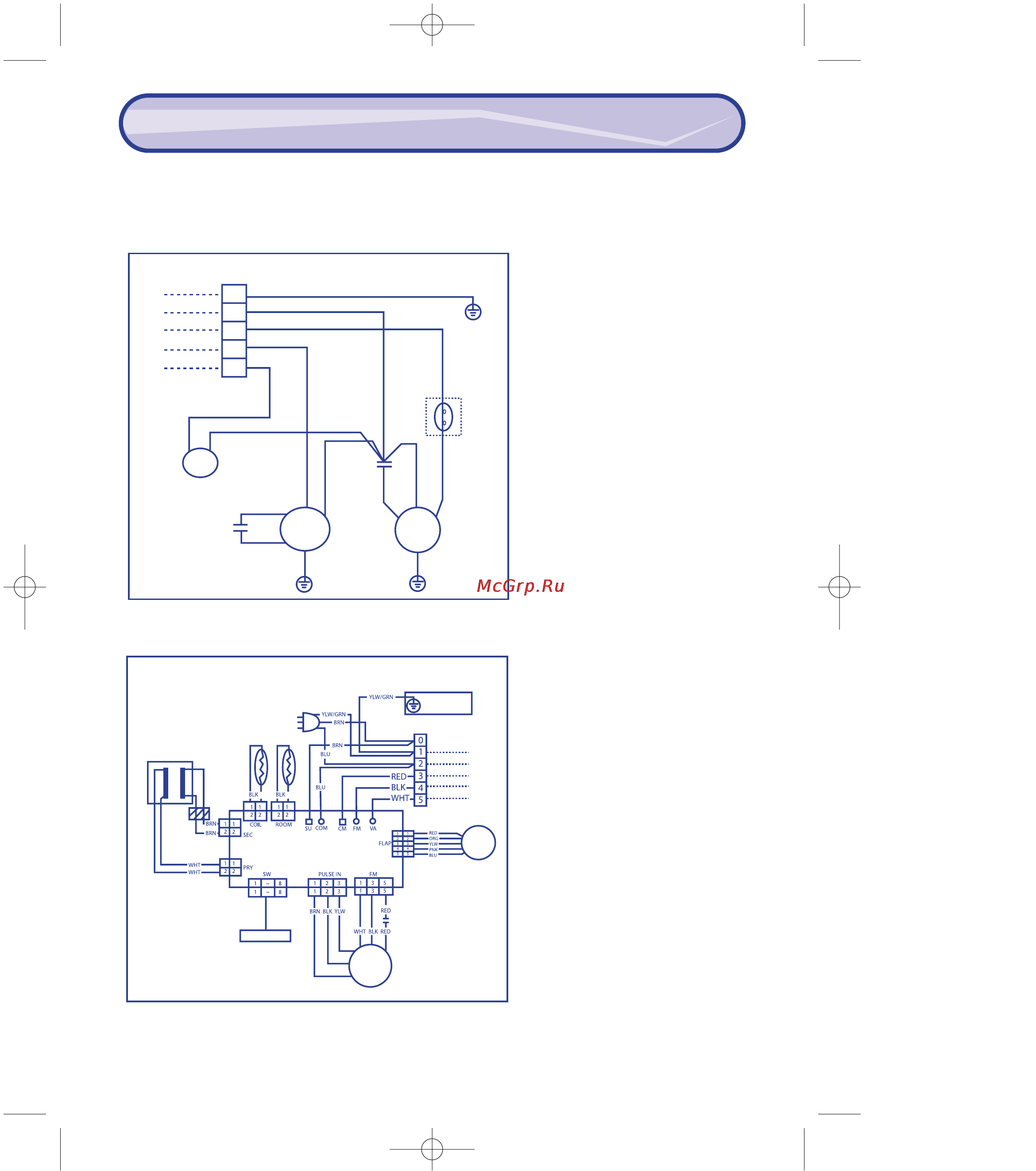

Наружный блок. Схема электрическая соединений.
YLW Желтый
GRN Зеленый
YLW/GRN Желто-зеленый
BLU Синий
BLK Черный
RED Красный
WHT Белый
GRY Серый
PNK Розовый
BRN Коричневый
Внутренний блок. Схема электрическая соединений.
YLW Желтый
GRN Зеленый
YLW/GRN Желто-зеленый
BLU Синий
BLK Черный
RED Красный
WHT Белый
GRY Серый
PNK Розовый
BRN Коричневый
ORG Оранжевый
К внутреннему блоку
Клеммная
колодка
4-ходовой
вентиль
Конденсатор
Конден-
сатор
Электродвигатель
вентилятора
Компрессор
YLW/GRN
YLW/GRN
YLW/GRN
BLK
BLK
RED
RED
WHT
BLU
BLU
WHT
GRY
RV
R
S
C
1
2
3
4
5
Датчики температуры
Клеммная колодка
К наружному
блоку
Плата управления
Электродвигатель
вентилятора
Конденсатор
Выключатель
Электро-
двигатель
жалюзи
Испаритель
Сетевая
вилка
Трансформатор
