12 ГБРА. 431295.010
1 – напряжение системы, 2 – режим работы системы, 3 – суммарный ток выпрямителей, 4
– ток нагрузки, 5 – ток батарей

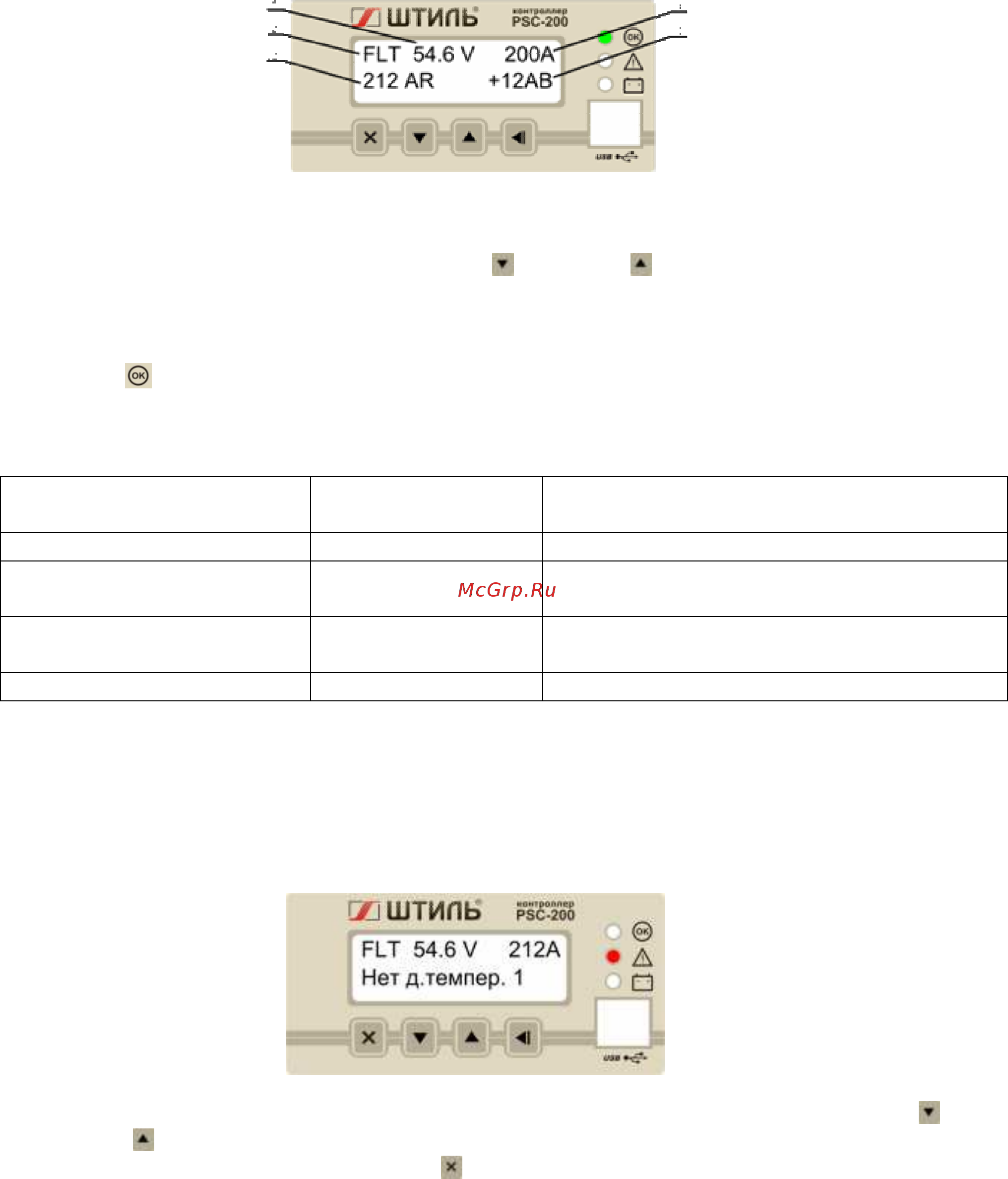

Рисунок А2 - Основной режим отображения состояния системы
В основном режиме нажатие кнопок «ВНИЗ», «ВВЕРХ» будет изменять
отображаемые в нижней строке дисплея данные: отображаются токи выпрямителей и
батарей, выходные переменные ток и напряжение, текущие дата и время.
Если система работает штатно, на лицевой панели контроллера горит зеленый
индикатор «РАБОТА» (возможные состояния светодиодных индикаторов приведены в
таблице А3). В течение 30 с после включения питания контроллера либо изменения
параметров аварии не отображаются.
Таблица А3 - Состояния светодиодных индикаторов
Индикатор Состояние (цвет и
характер свечения)
Состояние системы
«РАБОТА» зеленый Система работает в штатном режиме
«ОШИБКА/АВАРИЯ» красный
В работе системы есть одна или более
ошибка
«ОШИБКА/АВАРИЯ» мигает красный
В системе есть хотя бы одна критическая
ошибка
«РАЗРЯД БАТАРЕИ» желтый Наличие тока разряда батарей
В случае, когда в системе возникает ошибка, краткое ее описание отображается в
нижней строке ЖК дисплея (пример описания ошибки в системе питания приведен на
рисунке А3), при этом светодиод «ОШИБКА/АВАРИЯ» постоянно светится либо мигает в
зависимости от характера ошибки. Часть ошибок в системе (а именно те ошибки, при
которых система питания не функционирует, либо не обеспечивает заданные параметры)
категорируются как критические. Например, критической ошибкой является отсутствие
либо неисправность более 1 выпрямителя.
Рисунок А3 - Пример отображения ошибки в системе .
Просмотреть весь список аварийных сообщений можно с помощью кнопок
«ВНИЗ» и «ВВЕРХ». Переключение между отображением аварийных сообщений и
другими экранами производится кнопкой «ОТМЕНА».
А2.2 Уровни доступа и пароли
Контроллер PSC-200 предоставляет 3 уровня доступа к редактированию
параметров. Выбор режима доступа производится в меню «---ДОСТУП---», описание
которого приведено в А 3.3.
Имеются следующие уровни доступа:
Оперативный – доступ к просмотру всех параметров и изменению оперативных
параметров ( пароль по умолчанию – 0000);
Системный – доступ к изменению оперативных и системных параметров,
определяющих конфигурацию системы (пароль по умолчанию – 1111);
