Штиль PSC-200.04.02 [15/53] Гбра 431295 12 15

ГБРА. 431295.012 15

Технический – полный доступ, включающий в себя возможность внутренних

технологических настоек. Используется заводом – изготовителем.

А3 Меню контроллера

Вход в меню осуществляется кнопкой «ВВОД» из основного режима.

В пользовательском меню в верхней строке дисплея отображается заголовок

текущего меню, а в нижней – текущий пункт данного меню. Если пункт меню содержит

подменю, то его заголовок заканчивается многоточием:

например: - Статус…(см. рисунок А4 б)

В этом случае вход в подменю осуществляется кнопкой «ВВОД» (см. рисунок А4

б).

Если перед заголовком пункта есть двойная кавычка, то данный пункт содержит

редактируемый параметр, который может быть изменен:

например, - >>Деж. напр.: 54.6V (см. рисунок А4 в)

В этом случае, для начала изменения необходимо нажать кнопку «ВВОД», при

этом, перед заголовком пункта появится звездочка:

например, - *Деж. напр.: 54.6V (см. рисунок А4 г)

Увеличение или уменьшение параметра производится, соответственно, кнопками

«ВВЕРХ» или «ВНИЗ» . При длительном удержании этих кнопок активизируется

ускоренное изменение параметра. При этом если, не отпуская кнопку или , нажать

кнопку , то изменение параметра ускорится в 10 раз. Повторное нажатие этой кнопки

ускорит изменение еще в 10 раз. Сохранение измененного параметра осуществляется

кнопкой «ВВОД» , а отмена изменения – кнопкой «ОТМЕНА» (при отпущенных

кнопках «ВНИЗ» и «ВВЕРХ») (см. рисунок А4 д).

а) б)

в) г)

д)

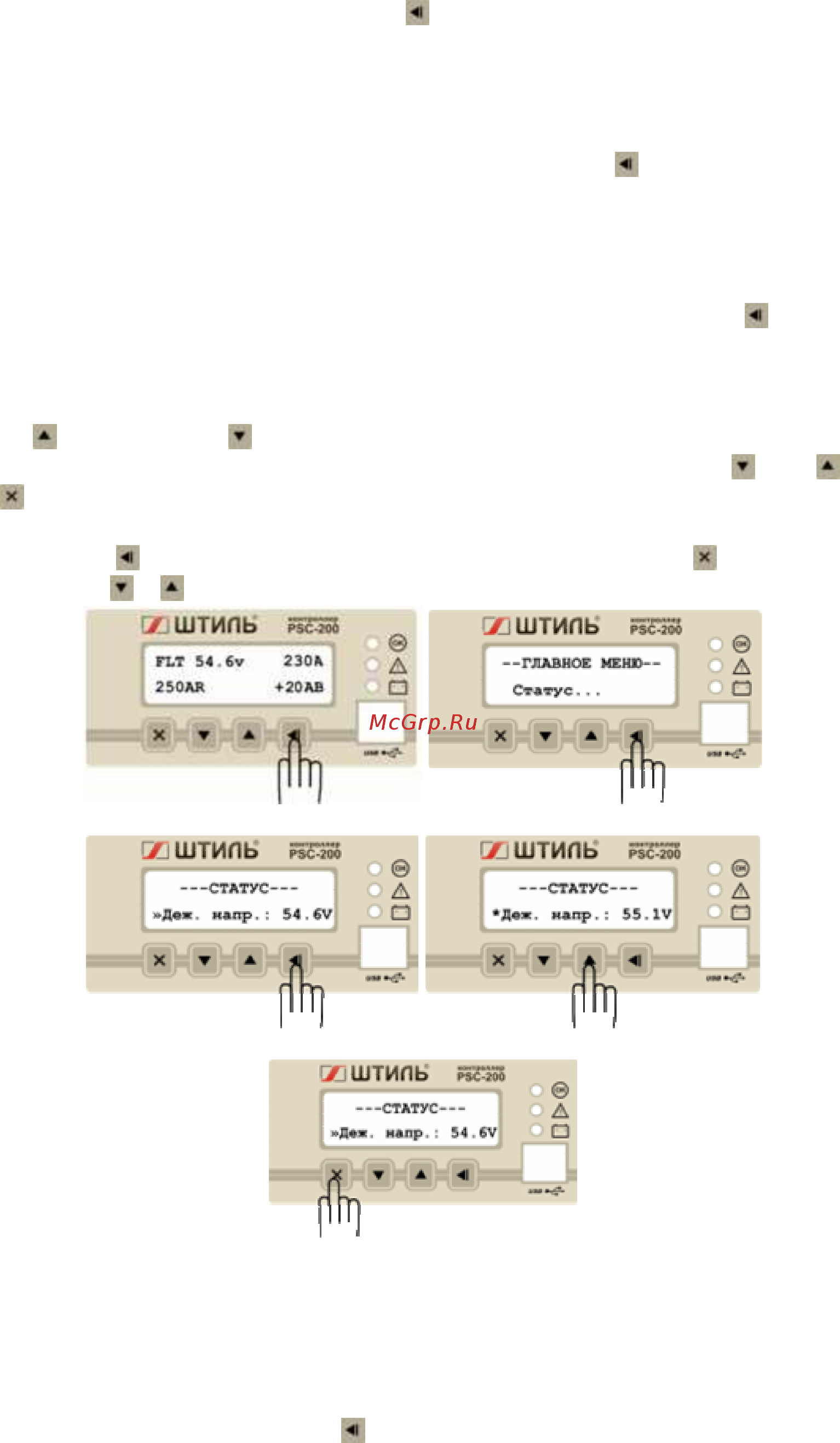

Рисунок А4 - Пример изменения параметра «Дежурное напряжение» и отмены изменений.

Изменение редактируемых параметров возможно только при активированном

системном доступе. В противном случае данный параметр будет доступен только для

просмотра.

А3.1 Главное меню

После нажатия кнопки «ВВОД» из основного режима активируется главное меню

с заголовком «--ГЛАВНОЕ МЕНЮ--».
