4 ГБРА. 431295.012

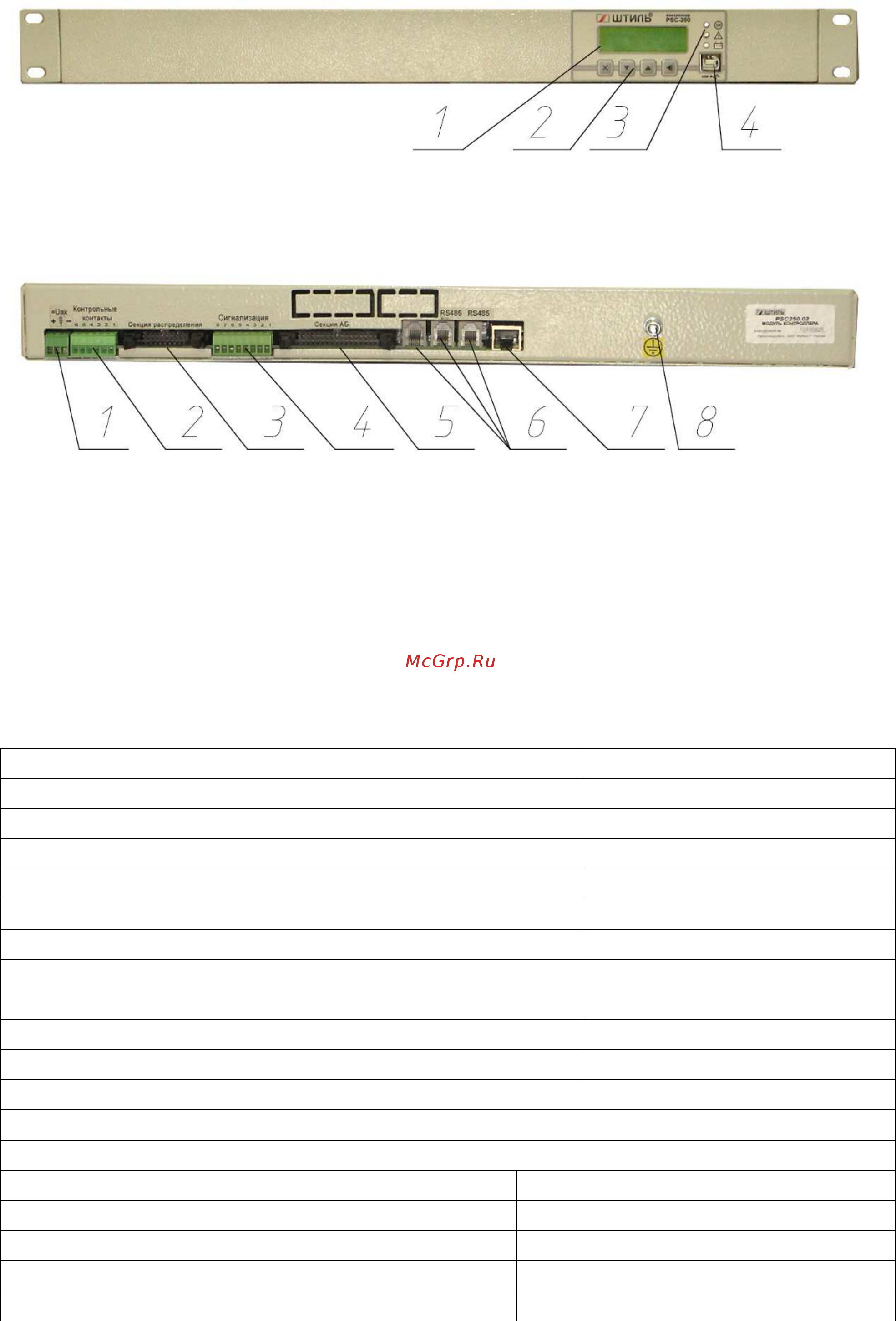

1 – ЖК дисплей,

2 – клавиатура,

3 – индикация,

4 – разъем USB типа B

Рисунок 1.1 – Контроллер Штиль PSC-200.

Вид изделия с фронтальной стороны

1 – выводы подключения питания,

2 – разъем контрольных контактов,

3 – разъем секции распределения,

4 – разъем сигнализации,

5 – разъем подключения АБ,

6 – разъем RS485,

7 – разъем Ethernet,

8 – контакт заземления

Рисунок 1.2 - Контроллер Штиль PSC-200.

Вид изделия с тыльной стороны

1.1.2 Технические характеристики

Основные характеристики изделия приведены в таблице 1.2.

Таблица 1.2 – Основные характеристики изделия

Наименование параметра Значение параметра

Напряжение питания постоянного тока, В 18…72

Интерфейсы:

RS485 (внутренний) Есть

USB Есть

Ethernet Опция

GSM Опция (внешний модуль)

Световая сигнализация Норма /Ошибка (Авария)

/Разряд батареи

Индикация ЖК-дисплей

Энергонезависимая память Есть

Журнал событий 250 записей

Количество выходов аварийной сигнализации 4

Эксплуатационные ограничения

Наработка на отказ, не менее, ч 150 000

Среднее время восстановления, не более, ч 1

Срок хранения, лет 2

Срок службы, не менее, лет 20

Гарантийный срок, месяцев 24
