- 15 -
Процесс установки аппаратуры
Русский

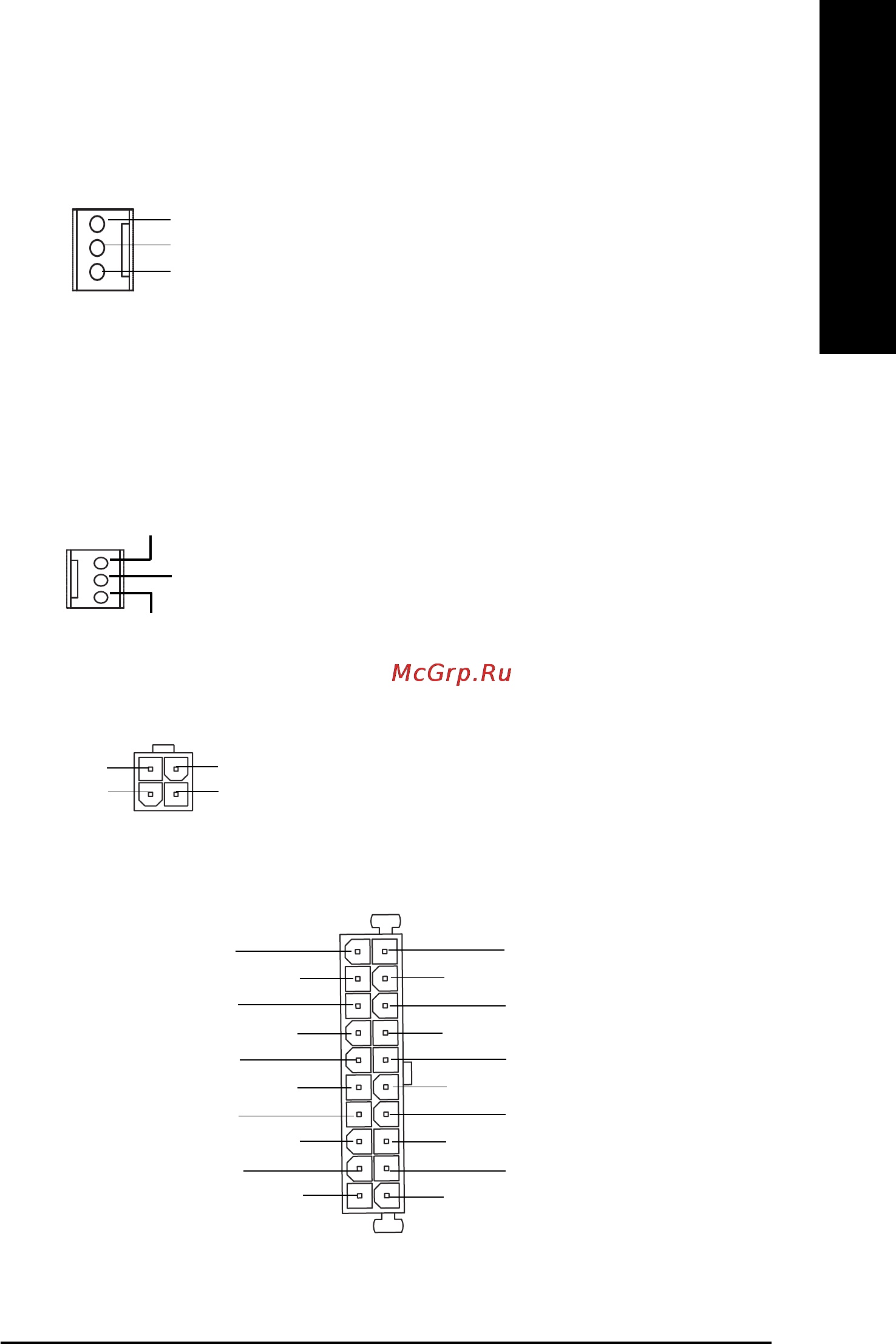

1 ) CPU_FAN (Разъем вентилятора
CPU)
2 )SYS_FAN (Разъем системного
вентилятора)
¾ Этот разъем используется для
подключения вентилятора
корпуса, понижающего
температуру в корпусе
компьютера.
¾ Подключайте шнур питания к блоку питания только после того, как кабель
питания ATX и остальные устройства надежно подсоединены к системной
плате.
¾ Обратите внимание, что
правильная установка
вентилятора CPU исключительно
важна для поддержания
надлежащего режима работы
CPU и защиты его от повреждения
вследствие перегрева. Разъем
вентилятора CPU обеспечивает
максимальный ток до 600мА.
1
+12В/Управление
Контроль
GND
1
+12В/Управление
NC
GND
¾ Разъем (ATX +12В) используется
только для питания ядра
процессора.
Если к этому разъему ничего не
подключено, система не может
загрузиться.
3) ATX_12V (Разъем питания +12В)
+12V
+12V
GND
12
4
3
4) ATX (Разъем питания АТХ)
PS-ON(Прогр. Вкл./выкл.)
3,3В
3,3 В
GND
GND
GND
VCC
VCC
+12В
5В SB (Реж. ожид. +5В)
Питание ОК
3,3В
GND
GND
GND
GND
VCC
VCC
-12В
1
-5В
20
GND
