- 6 -
Системная плата серии GA-8ID533
Русский
GA-8ID533
KB_MS
COMA
LPT
GAME
LINE_IN
LINE_OUTMIC_IN
USB
ATX_12V
CD_IN
F_AUDIO
F_PANEL
BATTERY
SYS _FAN
ICH2
SOCKET478
CPU_FAN
ATX
FDD
IDE1
IDE2
ITE8702
PCI1
PCI2
PCI3
DIMM2
DIMM1
CODEC
F_USB1
COMB
DIMM3
BIOS
PCI4
PCI5
AUX_IN
CI
AGP
P4 Titan 533
PWR_LED
845S

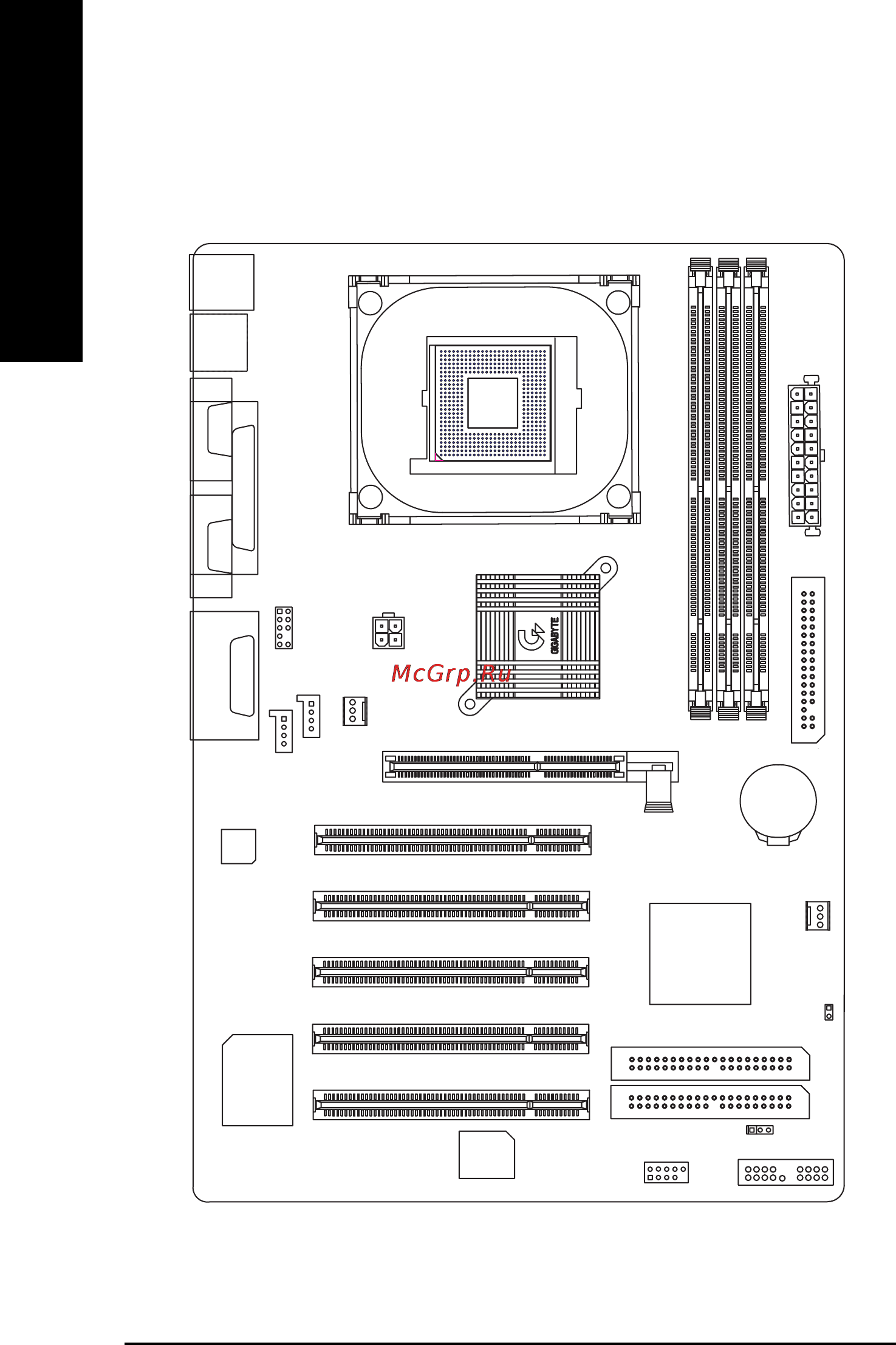

Расположение элементов на системной
плате серии GA-8ID533
