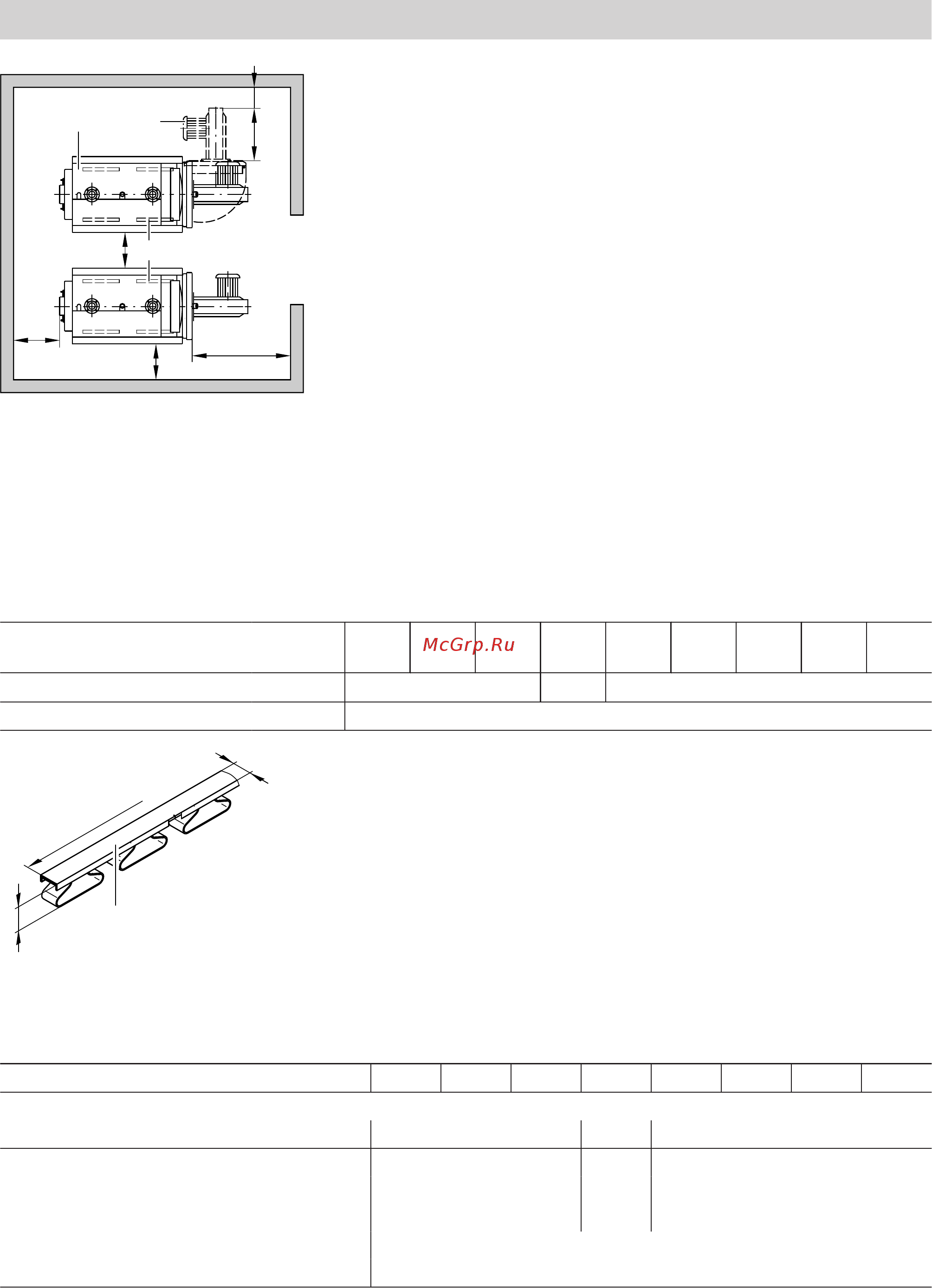

Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [5/20] Свободное пространство для монтажа
![Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [5/20] Свободное пространство для монтажа](/views2/1474180/page5/bg5.png)
5
A
(300)
200 (100)
500 (50)
400
a
b
500 (50)
B
C
Рис.1
A
Водогрейный котел
B
Горелка
C
Звукопоглощающие подкладки котла (принад-
лежность)
Размеры в скобках являются минимальными рас-
стояниями.
Номинальная тепловая
мощность
кВт 150 200 250 310 400 410 500 620 500
a
*1
мм 1100 1250 1500
b мм Учесть конструктивную длину горелки
C
c
d
е
Рис.2
C
Звукопоглощающая подкладка котла (принад-
лежность)
Ном .тепловая мощность кВт 150 200 250 310 400 410 500 620
Звукопоглощающие подкладки котла
Допустимая нагрузка кг 1500 2700 3336
c (спереди) / кол-во мм/шт. 375/2 334/2 500/2
c (сзади) / кол-во мм/шт. 375/2 334/2 334/2
d мм 30 100 100
e (ненагруж.) мм 42
e (нагруж.) мм 37
*1
Это расстояние перед котлом необходимо для демонтажа турбулизаторов и очистки газоходов.
Свободное пространство для монтажа
5599 753 RU
