![Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [7/20] Подключения отопительного контура](/views2/1474180/page7/bg7.png)
7
Опасность
Отсоединение подключений отопительного
контура водогрейного котла, находящегося
под давлением, может привести к травмам.
Предварительно сбросить давление в водо-
грейном котле.
Указание
Все трубопроводы должны быть подключены без
воздействия усилий и моментов силы.

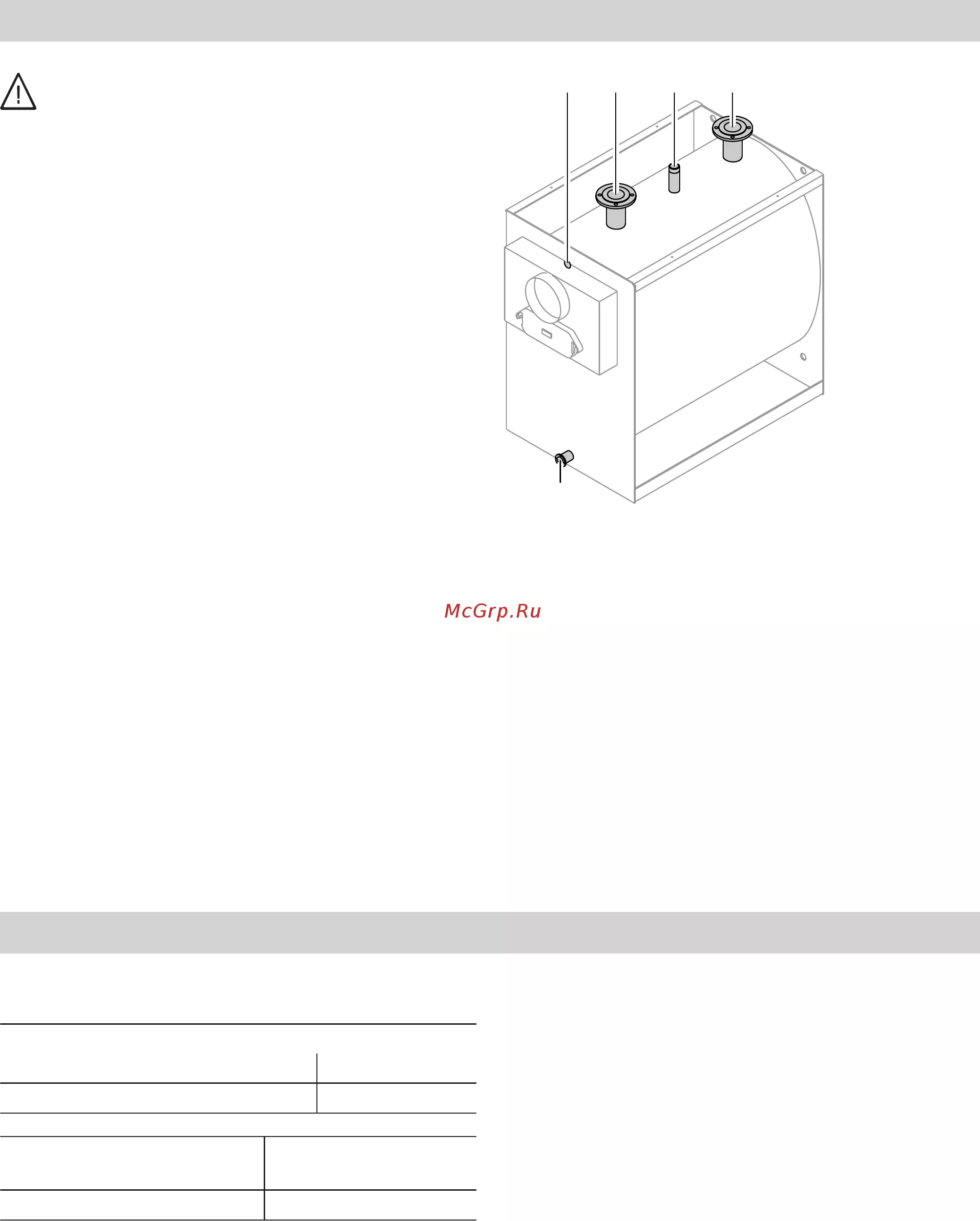

E
ABCD
Рис.5
A
Патрубок обратной магистрали котлового кон-
тура
Для 150 - 310 кВт: DN 65
Для 400 - 620 кВт: DN 100
B
Подключение аварийной линии (предохрани-
тельный патрубок), см. стр. 7
C
Подающая магистраль котла
Для 150 - 310 кВт: DN 65
Для 400 - 620 кВт: DN 100
D
Муфта для датчика температуры котла, предох-
ранительного ограничителя температуры и тер-
морегулятора
E
Патрубок опорожнения, R 1¼
Подключение аварийных линий и проверка герметичности
Смонтировать аварийные линии.
Патрубок аварийной линии
150 - 310 кВт~ R 1¼
400 - 620 кВт~ R 1½
Допустимое рабочее давле-
ние
5 бар (0,5 МПа)
Пробное давление 6,5 бар (0,65 МПа)
Контроль заполненности котлового блока
водой
Согласно EN 12828 устройство контроля запол-
ненности котлового блока водой для водогрейных
котлов Vitoplex 100 мощностью до 300 кВт (за
исключением крышных котельных) можно не
использовать, поскольку серийный контроллер
котлового контура Vitotronic предотвращает
недопустимый перегрев.
При необходимости в трубопроводы следует
встраивать устройство контроля заполненно-
сти котлового блока водой или ограничитель
минимального давления.
Подключения отопительного контура
5599 753 RU
