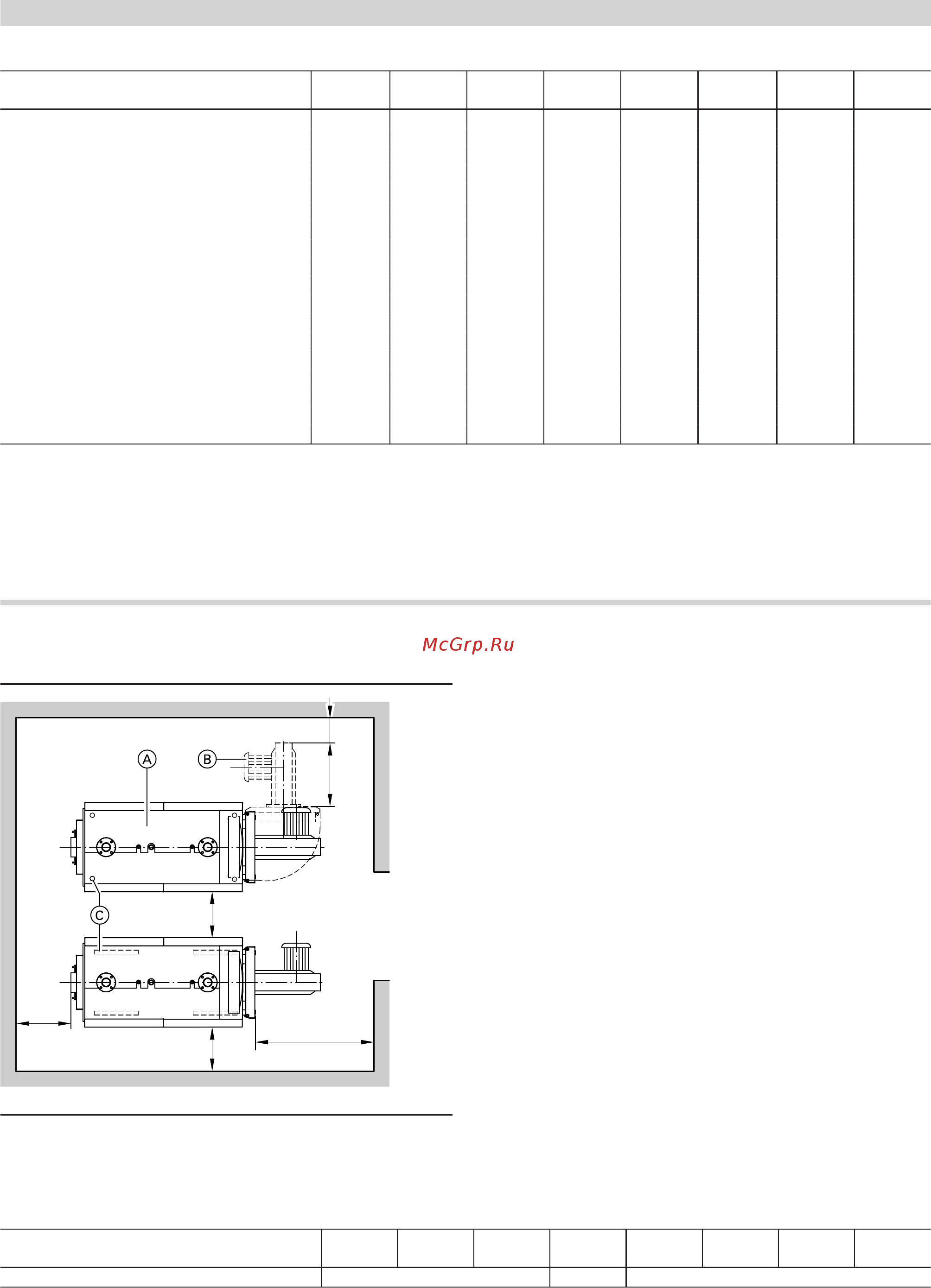

Viessmann Vitoplex 300 (напольн./комб.) 90-2000 кВт [6/16] Технические характеристики водогрейного котл
Таблица размеров
Номинальная тепловая мощ-
ность
кВт 90 115 140 180 235 300 405 500
a мм 1485 1485 1520 1520 1630 1630 1795 1795
b мм 1315 1315 1350 1350 1460 1460 1625 1625
c мм 1085 1085 1115 1115 1225 1225 1395 1395
d мм 575 575 650 650 730 730 865 865
е мм 755 755 825 825 905 905 1040 1040
f мм 440 440 440 440 420 420 470 470
g мм 620 825 810 1010 1180 1180 1145 1290
h мм 320 395 325 425 410 610 710 785
k мм 220 220 220 220 220 220 260 260
l мм 165 165 150 150 155 155 165 165
m мм 860 860 885 885 980 980 1110 1110
n мм 200 200 190 190 135 135 135 135
o мм 110 110 110 110 130 130 130 130
p (длина шин основания) мм 880 1085 1070 1270 1470 1470 1470 1615
q (установочный размер) мм 1215 1420 1405 1600 1820 1820 1865 2010
r мм 1300 1500 1485 1680 1905 1905 1945 2090
s мм 1700 1905 1910 2110 2330 2330 – –
t мм 1145 1145 1180 1180 1285 1285 1455 1455
При затруднениях с подачей котла на место установки можно снять дверь котла.
Разме
р f:
Учесть монтажную высоту горелки.
Разме
р q:
При снятой двери котла.
Монтаж
Минимальные расстояния
400
(300)
200 (100)
500 (50)
a
b
500 (50)
A
Водогрейный котел
B
Горелка
C
Регулируемые звукопоглощающие опоры (90 - 500 кВт) или
звукопоглощающие подкладки котла (235 - 500 кВт)
Для упрощения монтажа и работ по техобслуживанию необхо-
димо соблюдение указанных размеров. При ограниченном про-
странстве для монтажа достаточно выдержать минимальные
расстояния (указанные в скобках). В состоянии при поставке
дверь котла открывается влево. Шарнирные болты можно пере-
ставить таким образом, чтобы дверь открывалась вправо.
Номинальная тепловая мощ-
ность
кВт 90 115 140 180 235 300 405 500
a мм 1100 1400 1600
Технические характеристики водогрейного котла
(продолжение)
6
VIESMANN
VITOPLEX 300
5441 628 RU
