Viessmann Vitoplex 300 (напольн./комб.) 90-2000 кВт [7/16] Технические характеристики водогрейного котл

Разме

р a:

Это расстояние должно быть обеспечено перед водо-

грейным котлом для демонтажа внутренних труб и

очистки газоходов.

Разме

р b:

Учитывать конструктивную длину горелки.

Условия монтажа

■ Не допускается загрязнение воздуха галогенсодержащими

углеводородами (например, входящими в состав аэрозолей,

красок, растворителей и моющих средств).

■ Избегать сильной степени запыления

■ Не допускать высокой влажности воздуха.

■ Обеспечить защиту от замерзания и надлежащую вентиляцию

При несоблюдении этих требований возможны сбои и поврежде-

ния установки.

В помещениях, в которых возможно загрязнение воздуха галоге-

носодержащими углеводородами, водогрейный котел можно

устанавливать только при условии, что приняты достаточные

меры для поступления незагрязненного воздуха для сжигания

топлива.

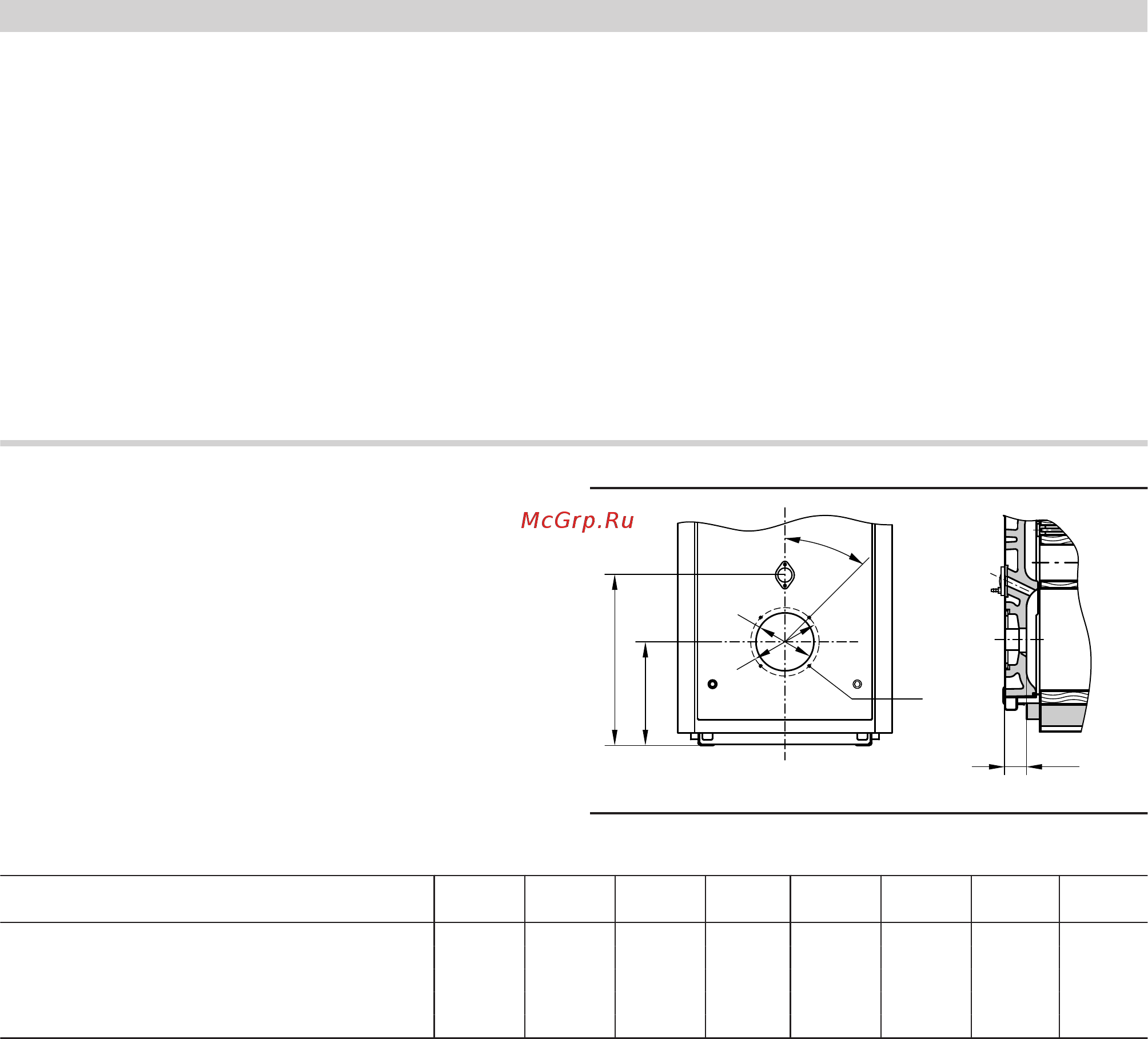

Монтаж горелки

Водогрейные котлы мощностью до 115 кВт:

Окружность центров отверстий для крепления горелки, отвер-

стия для крепления горелки и отверстие жаровой трубы соответ-

ствуют требованиям EN 226.

Водогрейные котлы мощностью от 140 кВт:

Окружность отверстий для крепления горелки, отверстия для

крепления горелки и отверстие жаровой трубы соответствуют

приведенной ниже таблице.

Горелка может устанавливаться непосредственно на поворот-

ную дверцу котла. Если монтажные размеры горелки отли-

чаются от размеров, указанных в таблице, то должна быть уста-

новлена плита горелки, входящая в комплект поставки.

По желанию (за дополнительную плату) плиты горелки могут

быть подготовлены изготовителем. Для этого при заказе необхо-

димо указать изготовителя горелки и ее тип. Пламенная голова

должна выступать из теплоизоляции двери котла.

45°

110

Номинальная тепловая

мощность

кВт 90 115 140 180 235 300 405 500

a Ø мм 135 135 240 240 240 240 290 290

b Ø мм 170 170 270 270 270 270 330 330

c кол-во/резьба 4/M 8 4/M 8 4/M 10 4/M 10 4/M 10 4/M 10 4/M 12 4/M 12

d мм 440 440 440 440 420 420 470 470

е мм 650 650 650 650 670 670 780 780

Технические характеристики водогрейного котла

(продолжение)

VITOPLEX 300

VIESMANN

5441 628 RU
