11
A
A

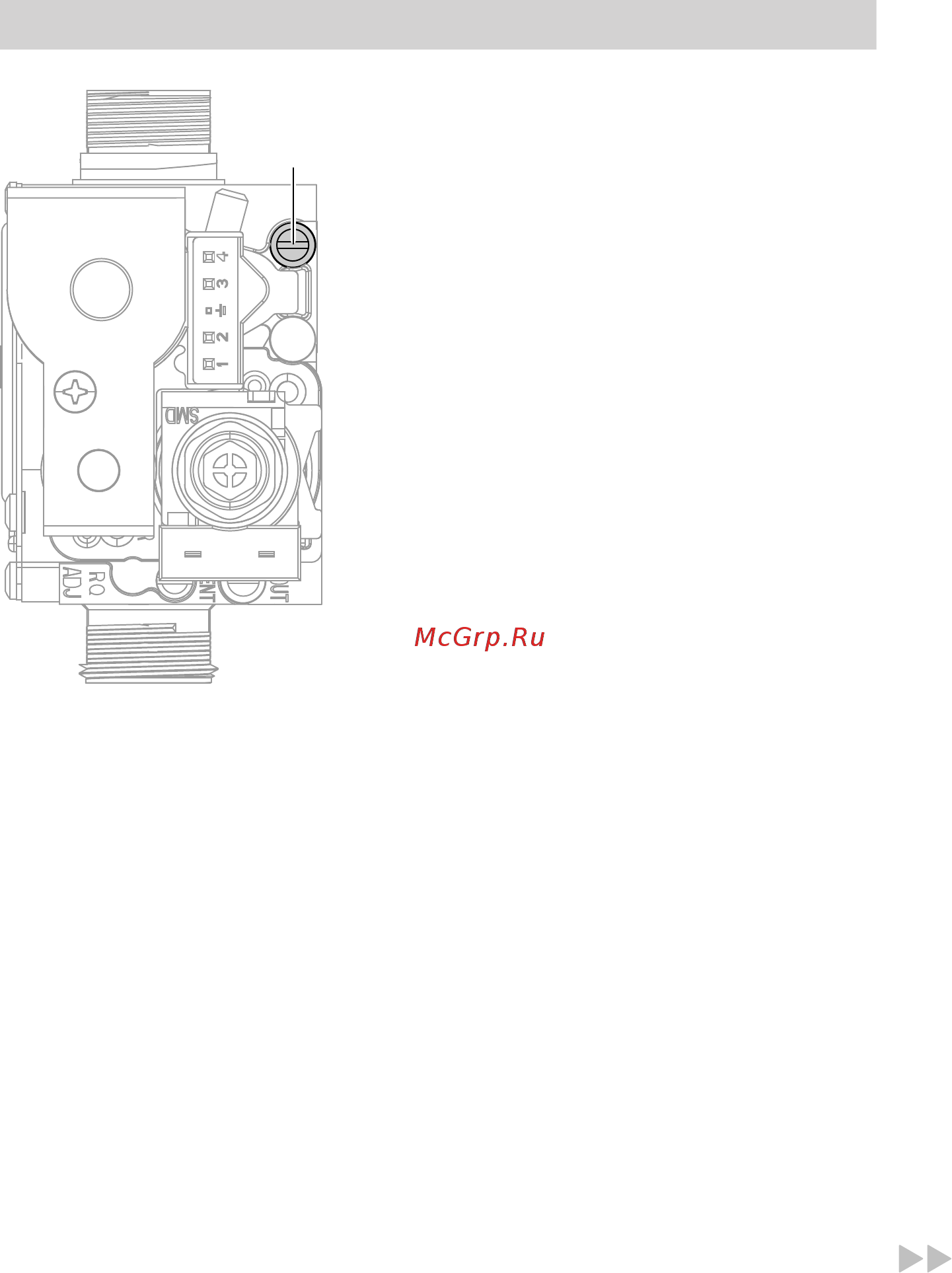

Верхний измерительный штуцер:
"P.IN" (вход), статическое и дина-
мическое давление газа
01. Закрыть запорный газовый кран.
02. Вывинтить винт в верхнем изме-
рительном штуцере
A
газовой
регулирующей арматуры и под-
соединить манометр.
03. Открыть запорный газовый кран.
04. Измерить статическое давление
газа:
■ Природный газ: макс. 25 мбар
■ Сжиженный газ: макс.
57,5 мбар
Записать результат измерения в
протокол на стр. 35.
05. Ввести водогрейный котел в дей-
ствие.
Указание
При первичном вводе в эксплуа-
тацию прибор может (несколько
раз) сигнализировать о неис-
правности из-за наличия воздуха
в линии подачи газа. Для разбло-
кировки выключить сетевой
выключатель на контроллере и
примерно через 3 с включить
снова. Процесс воспламенения
повторяется.
06. Измерить динамическое давле-
ние газа (давление истечения):
■ Природный газ: 8 - 25 мбар
■ Сжиженный газ: 27,7 -
57,5 мбар
Указание
Для измерения динамического
давления газа следует исполь-
зовать измерительные приборы
с точностью не менее 0,1 мбар.
Записать результат измерения в
протокол на стр. 35.
Указание
Водогрейный котел оснащен
реле давления газа. При мон-
таже его следует отрегулиро-
вать, установив следующие зна-
чения:
■ Природный газ: 8 мбар
■ Сжиженный газ: 22 мбар
07. Действовать согласно приведен-
ной ниже таблице.
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5699 705 GUS
