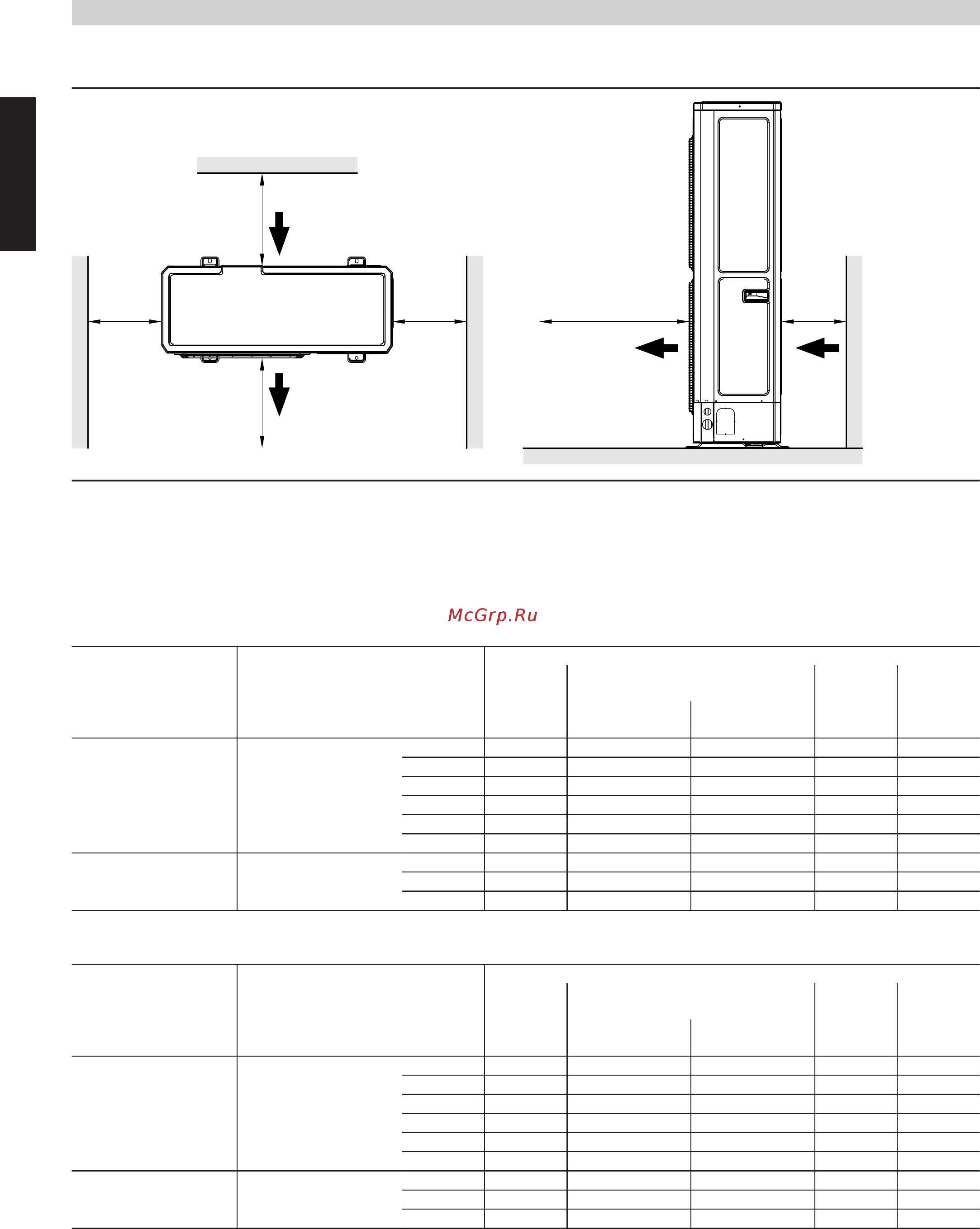

Тип 101.A12/111.A12 - A16, 230 В~ и 400 В~
А
B
А B
a
b
c
d
d
b
A
Выход воздуха
B
Вход воздуха
d Мин. расстояние для сервисного обслуживания впереди
Vitocal 100-S
Vitocal 100-S Тип Размеры, мм
a b c d
Проход для линий
над уровнем
земли
ниже уровня
земли
Приборы на 230 В – AWB-M
– AWB-M-E
– AWB-M-E-AC
101.A04 ≥ 100 ≥ 100 ≥ 400 ≥ 300 ≥ 1000
101.A06 ≥ 100 ≥ 100 ≥ 400 ≥ 300 ≥ 1000
101.A08 ≥ 100 ≥ 100 ≥ 400 ≥ 300 ≥ 1000
101.A12 ≥ 100 ≥ 200 ≥ 400 ≥ 300 ≥ 1000
101.A14 ≥ 100 ≥ 200 ≥ 400 ≥ 300 ≥ 1000
101.A16 ≥ 100 ≥ 200 ≥ 400 ≥ 300 ≥ 1000
Приборы на 400 В – AWB
– AWB-E
– AWB-E-AC
101.A12 ≥ 100 ≥ 200 ≥ 400 ≥ 300 ≥ 1000
101.A14 ≥ 100 ≥ 200 ≥ 400 ≥ 300 ≥ 1000
101.A16 ≥ 100 ≥ 200 ≥ 400 ≥ 300 ≥ 1000
Vitocal 111-S
Vitocal 111-S Тип Размеры, мм
a b c d
Проход соединительных линий
над уровнем
земли
ниже уровня
земли
Приборы на 230 В – AWBT-M
– AWBT-M-AC
111.A04 ≥ 100 ≥ 100 ≥ 400 ≥ 300 ≥ 1000
111.A06 ≥ 100 ≥ 100 ≥ 400 ≥ 300 ≥ 1000
111.A08 ≥ 100 ≥ 100 ≥ 400 ≥ 300 ≥ 1000
111.A12 ≥ 100 ≥ 200 ≥ 400 ≥ 300 ≥ 1000
111.A14 ≥ 100 ≥ 200 ≥ 400 ≥ 300 ≥ 1000
111.A16 ≥ 100 ≥ 200 ≥ 400 ≥ 300 ≥ 1000
Приборы на 400 В – AWBT
– AWBT-AC
111.A12 ≥ 100 ≥ 200 ≥ 400 ≥ 300 ≥ 1000
111.A14 ≥ 100 ≥ 200 ≥ 400 ≥ 300 ≥ 1000
111.A16 ≥ 100 ≥ 200 ≥ 400 ≥ 300 ≥ 1000
Указания по проектированию
(продолжение)
88
VIESMANN
VITOCAL
8
5791 515 RU
