24

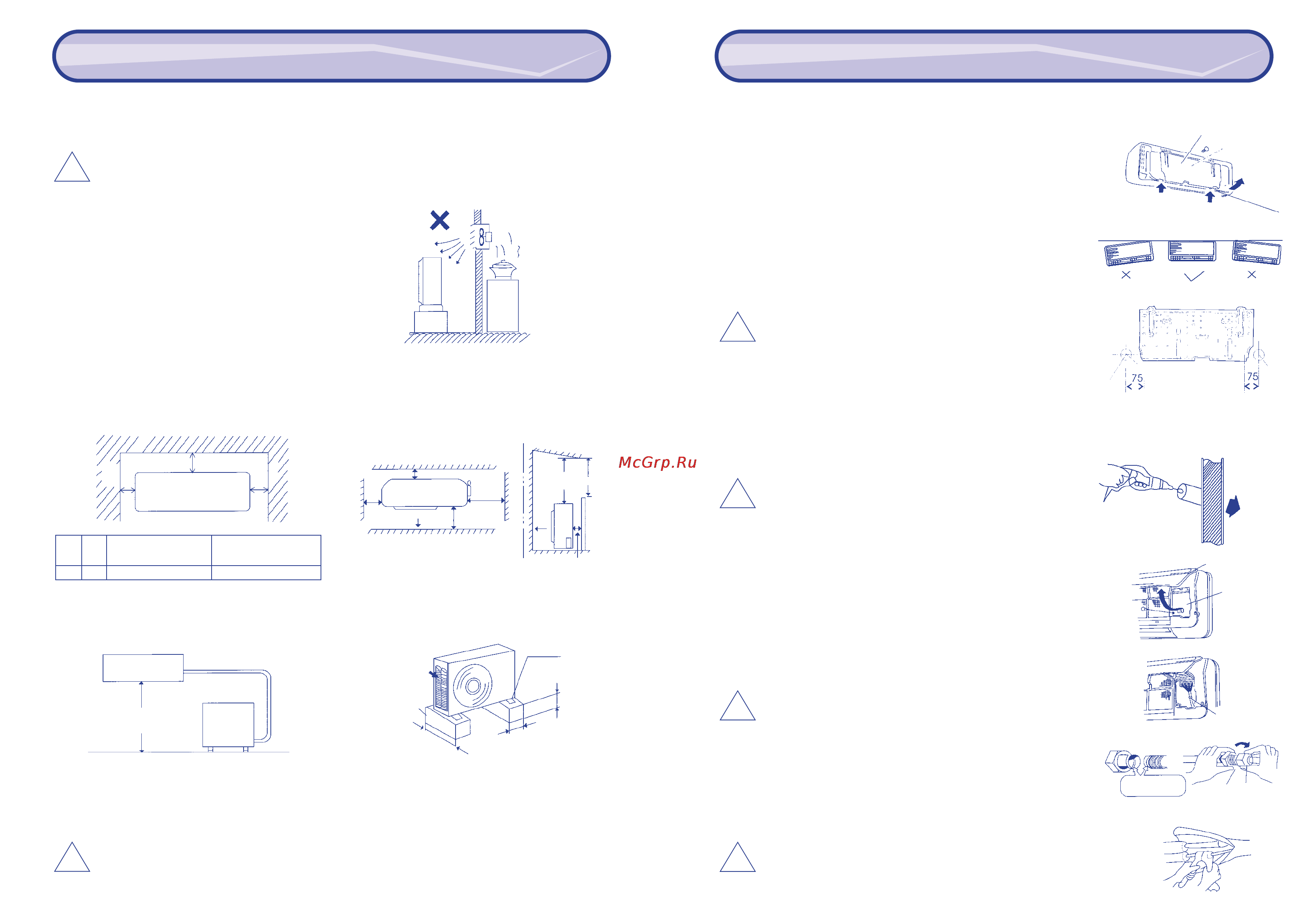

Приложение. Монтаж кондиционера
3. Монтаж внутреннего блока
Снимите монтажную пластину
(1) Вывинтите крепежные винты монтажной пластины, расположенной на задней
панели блока (сохраните их, хотя для монтажа кондиционера они не понадобятся)
(2) Освободите зажимы, надавив в местах, отмеченных треугольным значком.
(3) Снимите монтажную пластину.
Прикрепите монтажную пластину к стене
(1) Приложите монтажную пластину к стене и выберите положение блока. На-
метьте места крепления пластины, проверив ее горизонтальность с помощью
уровня.
(2) Прикрепите монтажную пластину к стене с помощью дюбелей толщиной 6
мм, предназначенных для бетонных деревянных или гипсокартонных стен соот-
ветственно.
Внимание! Вокруг блока должно быть оставлено свободное пространст-
во, обеспечивающее удобство монтажа. Для снижения вибрации и шума надеж-
но прикрепите монтажную пластину к стене.
Выполните отверстие в стене
Наметьте место для отверстия с учетом расположения блоков кондиционера. Ре-
комендуется выполнять отверстие для прокладки трубопроводов и кабелей спра-
ва снизу монтажной пластины (см. рисунок). Просверлите в стене отверстие диа-
метром 65 мм с небольшим уклоном наружу. После выполнения отверстия очи-
стите место монтажа от сора.
Внимание! Перед сверлением убедитесь, что в зоне отверстия в стене
не проложены водопроводные трубы или электрические провода.
Электромонтаж и гидравлические соединения
А. Электромонтаж внутреннего блока
(1) Поднимите лицевую панель блока и снимите крышку отсека клеммной колодки.
(2) Проложите соединительный кабель в задней части блока и выведите его на
клеммную колодку.
(3) Подсоедините проводники кабеля к соответствующим клеммам. Убедитесь в
надежности соединения.
(4) Зафиксируйте кабель кабельным зажимом, установите в исходное положение
крышку отсека клеммной колодки и опустите лицевую панель.
Внимание! Убедитесь, что маркировка проводников кабеля соответству-
ет номерам клемм.
Б. Соединение трубопроводов
(1) Для предотвращения попадания в трубопроводы воды и пыли не снимайте с
них заглушки до начала монтажа.
(2) Смажьте контактные поверхности рефрижераторным маслом, установите со-
единяемые трубы соосно и наживите накидную гайку. Затяните гайку с помощью
гаечных ключей.
Внимание! Во избежание утечек из-за слишком слабой затяжки или по-
вреждения соединения из-за слишком плотной затяжки гайки воспользуйтесь
динамометрическим ключом.
!
!
!
!
Приложение. Монтаж кондиционера
2-2. Наружный блок
Не устанавливайте наружный блок в следующих местах.
• Вблизи источников тепла и воздуховыпускного отверстия вен-
тилятора.
• В зонах воздействия прямых солнечных лучей.
Для установки наружного блока выберите прохладное место с хо-
рошей циркуляцией воздуха, обеспечивающее свободное про-
странство, необходимое для беспрепятственного доступа возду-
ха к агрегату и проведения технического обслуживания.
Установите блок на жесткое основание (например, бетонные
плиты с опорной поверхностью 40 х 10 см
2
). Высота основания
должна быть не менее 10 см.
Для снижения вибрации и шума надежно прикрепите наруж-
ный блок к основанию.
2-1. Внутренний блок
Внимание! Для предотвращения перегрева кондицио-
нера оставьте вокруг него свободное пространство в соответст-
вии с требованиями данной инструкции
Не устанавливайте внутренний блок в следующих местах
• В зоне воздействия прямых солнечных лучей
• Вблизи от источников тепла
• В зоне возможного скопления легко воспламеняемых газов
• В местах с высокой концентрацией масла в атмосфере
Место установки внутреннего блока должно обеспечивать
• Равномерное распределение кондиционированного воздуха по
помещению
• Надежное крепление блока
• Наименьшую длину трубопроводов холодильного контура и
шланга отвода конденсата
Свободное пространство вокруг блока, необходимое для его
технического обслуживания и беспрепятственной циркуляции
воздуха.
L – Максимальная длина трубопроводов, соединяющих внутрен-
ний и наружный блоки.
Н Максимальный перепад высот между внутренним и наруж-
ным блоками.
* Если длина трубопроводов от 7 до 20 м (максимальная длина),
то в контур следует дозаправить хладагент из расчета 20 г на 1
м дополнительной длины трубопроводов. Дозаправка масла в
компрессор не требуется.
Внимание! Внутренний блок не следует устанавливать
ниже, чем на 1,8 м по отношению к наружному блоку.
!
!
23
L, м H, м Масса дозаправляемого Длина труб, входящих в
хладагента*, г/м комплект поставки, м
15 7 20 4
Не менее 5 см
Внутренний блок
Вход воздуха
Предятствие сверху
Крепежные болты (4 шт.)
Не менее 10 см
Воздухозаборная решетка
Монтажная пластина
Крепежные винты
Отверстие для прокладки
трубопроводов слевa
Отверстие для прокладки
трубопроводов справa
Зажим
Внутри помещения
Снаружи
помещения
Крышка отсека
клеммной
колодки
Кабельный
зажим
К наружному
блоку
К внутреннему
блоку
Штуцер
Накидная гайка
Лицевая панель
Бетон (или аналогичный
материал)
Приблизительно 40 см
Приблизительно 10 см
Предятствие
Грунт
Выход воздуха
Выход воздуха
Со
стороны
клапана
min 10 см
min 5 см
min 25 см
min 40 см
min 10 см
Вход воздуха
Перепад высот (Н)
Длина трубопроводов (L)
Внешний
блок
Не менее 5 см
Не менее 5 см
Места нанесения
рефрижераторного масла
Выбор места для монтажа
