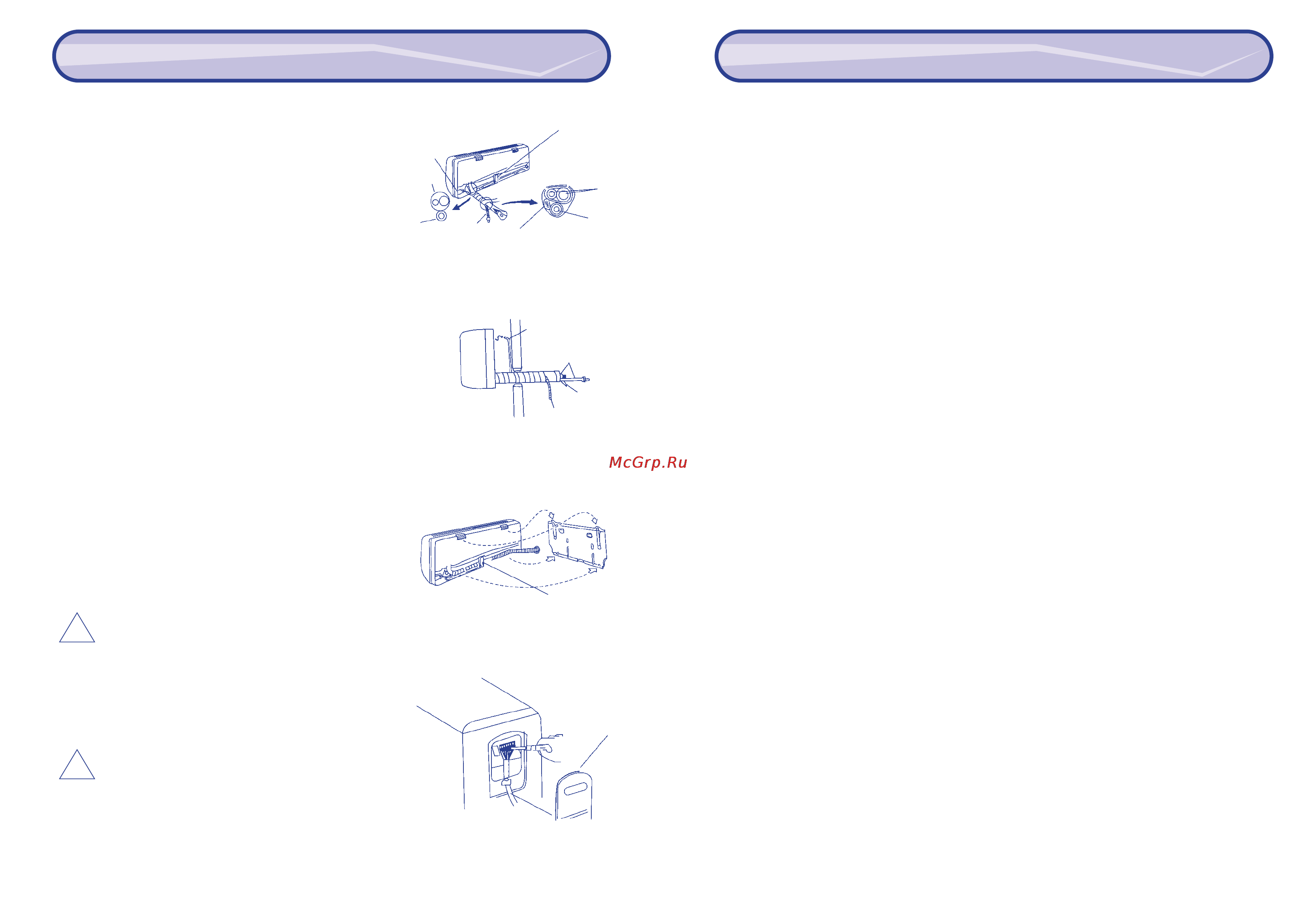

Приложение. Монтаж кондиционераПриложение. Монтаж кондиционера

(3) Для предотвращения утечки конденсата проложите дренажный шланг с

уклоном наружу и оберните места соединений водостойкой липкой лентой.

(4) Соберите трубопроводы, соединительный кабель и дренажный шланг в

жгут и плотно оберните его белой липкой лентой. Дренажный шланг должен

располагаться в жгуте ниже кабеля.

(5) Закрепите соединительный кабель и трубопроводы на задней стенке

блока с помощью фиксатора.

Установка внутреннего блока

(1) Проденьте жгут через отверстие в стене.

(2) Повесьте блок на соответствующие крюки на монтажной пластине. Слег-

ка покачивая блок, убедитесь в надежности крепления.

(3) Надавив с двух сторон на нижнюю часть блока, зафиксируйте его на

монтажной пластине.

4. Монтаж наружного блока

А. Выберите место для установки наружного блока в соответствии с указа-

ниями, приведенными в разделе 2-2.

Б. Если блок монтируется на стене, убедитесь, что стена и монтажные

кронштейны достаточно прочны, чтобы выдерживать вес блока.

(1) Осторожно установите блок на монтажные кронштейны.

(2) Закрепите блок на кронштейнах с помощью четырех болтов. Для предот-

вращения падения блока вследствие вибрации болты должны быть снабже-

ны виброизолирующими прокладками.

Электромонтаж и гидравлические соединения

А. Электромонтаж наружного блока.

(1) Вывинтите крепежные винты и снимите крышку отсека клеммной колод-

ки наружного блока.

(2) Снимите кабельный зажим

(3) Подсоедините проводники кабеля к соответствующим клеммам.

Внимание! Кабель должен быть разделан на минимальную длину,

необходимую для подключения к клеммной колодке. Не забудьте подклю-

чить провод заземления.

(4) Плотно затяните винты клеммных зажимов. Убедитесь в надежности со-

единений.

(5) Зафиксируйте кабель кабельным зажимом и установите в исходное по-

ложение крышку отсека клеммной колодки

Внимание! Кабель не должен образовывать петлю в отсеке клемм-

ной колодки.

Б. Монтаж трубопроводов

Соединения трубопроводов наружного блока выполняются аналогично со-

единениям внутреннего блока.

Дренажный

шланг

Дренажный

шланг

Кабель

Монтажная

пластина

Трубопроводы

холодильного контура

Кабель

Трубопроводы

Фиксатор

Вывод

кабеля

Дренажный

шланг

Трубопроводы

Фиксатор

Крышка отсека

клеммной колодки

5.6. Продувка и заполнение контура хладагентом. Проверочные включения.

Продувка и заполнение контура хладагентом

(1) Снимите защитные колпачки сервисных клапанов жидкостной и газовой линий.

(2) С помощью отвертки снимите заглушку выпускного штуцера сервисного клапана газовой линии. С по-

мощью заостренного предмета отожмите затвор выпускного штуцера.

(3) Откройте сервисный клапан жидкостной линии, повернув его против часовой стрелки с помощью га-

ечного ключа. Из выпускного штуцера сервисного клапана газовой линии начнет выходить газ. Через 10

– 15 сек закройте выпускной штуцер, отпустив затвор.

(4) Полностью откройте сервисные клапаны газовой и жидкостной линий.

(5) Смажьте заглушки и защитные колпачки рефрижераторным маслом и установите их на свои места.

Операции по продувке и заполнению контура хладагентом завершены.

Проверка на утечку хладагента

Проверьте соединения и клапаны на отсутствие утечек с помощью мыльной воды. Время проверки од-

ного соединения должно быть не менее 30 сек. В зимнее время проверки должны выполняться в режи-

ме обогрева. После окончания проверок очистите клапаны от мыла.

Проверочные включения

(1) После окончания проверок на утечку закройте места соединений трубопроводов теплоизоляцией.

(2) Включите кондиционер и установите режим охлаждения или обогрева в зависимости от температуры

воздуха в помещении. Убедитесь в нормальной работе кондиционера.

Монтаж кондиционера завершен. По всем вопросам обращайтесь в официальный сервис-

ный центр фирмы изготовителя.
