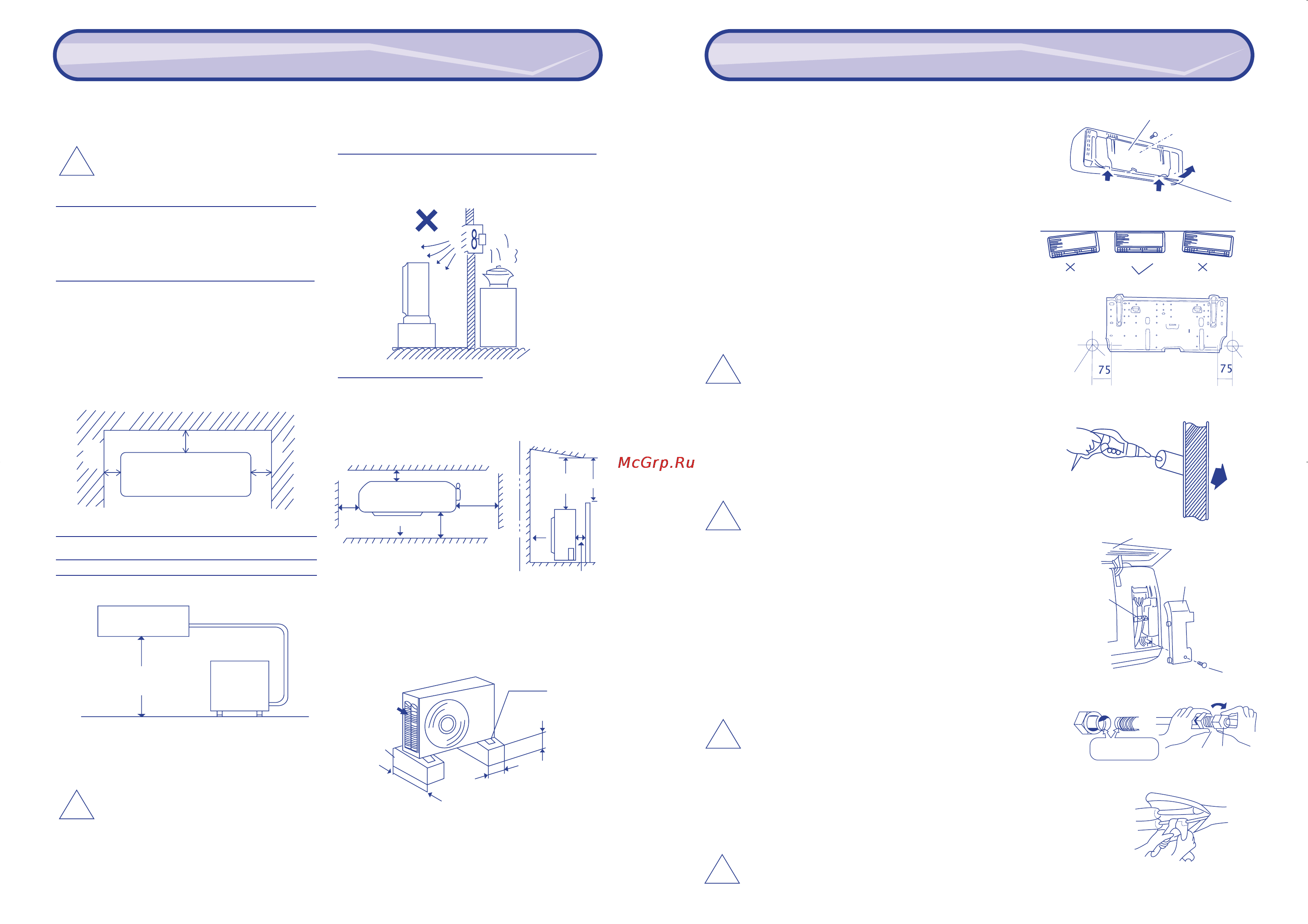

Приложение. Монтаж кондиционера Приложение. Монтаж кондиционера
26
27
2. ВЫБОР МЕСТА ДЛЯ МОНТАЖА
2-1. Внутренний блок
Внимание! Для предотвращения перегрева
кондиционера оставьте вокруг него свободное
пространство в соответствии с требованиями
данной инструкции.
Не устанавливайте внутренний блок в следующих местах
• В зоне воздействия прямых солнечных лучей
• Вблизи от источников тепла
• В зоне возможного скопления легко воспламеняемых газов
• В местах с высокой концентрацией масла в атмосфере
Место установки внутреннего блока должно обеспечивать
• Равномерное распределение кондиционированного
воздуха по помещению
• Надежное крепление блока
• Наименьшую длину трубопроводов холодильного
контура и шланга отвода конденсата
• Свободное пространство вокруг блока, необходимое
для его технического обслуживания и беспрепятствен-
ной циркуляции воздуха.
Требования по прокладке трубопроводов
L, м H, м Масса дозаправляемого Длина труб, входящих
хладагента*, г/м в комплект поставки,м
15 7 20 4
L – Максимальная длина трубопроводов, соединяющих внутренний
и наружный блоки, Н – Максимальный перепад высот между внутренним
и наружным блоками.*
Если длина трубопроводов от 7 до 20 м (максимальная
длина), то в контур следует дозаправить хладагент из
расчета 20 г на 1 м дополнительной длины трубопрово-
дов. Дозаправка масла в компрессор не требуется.
Внимание! Внутренний блок не следует
устанавливать ниже, чем на 1,8 м по отноше-
нию к наружному блоку.
2-2. Наружный блок
Не устанавливайте наружный блок в следующих местах.
• Вблизи источников тепла и воздуховыпускного
отверстия вентиляции.
• В зонах воздействия прямых солнечных лучей.
Для установки наружного блока
выберите прохладное
место с хорошей циркуляцией воздуха, обеспечиваю-
щее свободное пространство, необходимое для беспре-
пятственного доступа воздуха к агрегату и проведения
технического обслуживания.
• Установите блок на жесткое основание (например,
бетонные плиты с опорной поверхностью 40 х 10 см
2
).
Высота основания должна быть не менее 10 см.
!
!
Не менее 5 см
Не менее 5 см Не менее 5 см
Длина трубопроводов (L)
Внутренний блок
Перепад высот (Н)
Наружный
блок
• Для снижения вибрации и шума надежно прикрепите
наружный блок к основанию.
Вход воздуха
2 м
2 м
Препятствие
сверху
Вход воздуха
Не менее 10 см
Грунт
Выход воздуха
Выход воздуха
Препятствие
Не менее 10 см
Не менее
5 см
Не менее
25 см
Со стороны
вентилей
Не менее 40 см
Воздухозаборная
решетка
Крепежные болты
(4 шт.)
Бетон (или
аналогичный
материал)
Не менее
10 см
Приблизительно 40 см
Приблизительно 10 см
3. МОНТАЖ ВНУТРЕННЕГО БЛОКА
Снимите монтажную пластину
(1) Вывинтите крепежные винты монтажной пластины, расположенной на
задней панели блока (сохраните их, хотя для монтажа кондиционера они не
понадобятся)
(2) Освободите зажимы, надавив в местах, отмеченных треугольным
значком.
(3) Снимите монтажную пластину.
Прикрепите монтажную пластину к стене
(1) Приложите монтажную пластину к стене и выберите положение
блока. Наметьте места крепления пластины, проверив ее горизонтальность
с помощью уровня.
(2) Прикрепите монтажную пластину к стене с помощью дюбелей толщиной
6 мм, предназначенных для бетонных деревянных или гипсокартонных стен
соответственно.
Внимание! Вокруг блока должно быть оставлено свободное
пространство, обеспечивающее удобство монтажа. Для снижения
вибрации и шума надежно прикрепите монтажную пластину к стене.
Выполните отверстие в стене
Наметьте место для отверстия с учетом расположения блоков
кондиционера. Рекомендуется выполнять отверстие для прокладки
трубопроводов и кабелей справа снизу монтажной пластины (см. рисунок).
Просверлите в стене отверстие диаметром 65 мм с небольшим уклоном наружу.
После выполнения отверстия очистите место монтажа от сора.
Внимание! Перед сверлением убедитесь, что в зоне отверстия
в стене не проложены водопроводные трубы или электрические
провода.
Электромонтаж и фреоновые соединения
А. Электромонтаж внутреннего блока
(1) Поднимите лицевую панель блока и снимите крышку отсека клеммной
колодки.
(2) Снимите кабельный зажим.
(3) Проложите соединительный кабель в задней части блока и выведите его
на клеммную колодку.
(4) Подсоедините проводники кабеля к соответствующим клеммам.
Убедитесь в надежности соединения.
(5) Зафиксируйте кабель кабельным зажимом, установите в исходное
положение крышку отсека клеммной колодки и опустите лицевую панель.
Внимание! Убедитесь, что маркировка проводников кабеля
соответствует номерам клемм.
Б. Соединение трубопроводов
(1) Для предотвращения попадания в трубопроводы воды и пыли не
снимайте с них заглушки до начала монтажа.
(2) Смажьте контактные поверхности рефрижераторным маслом, установите
соединяемые трубы соосно и наживите накидную гайку. Затяните гайку с
помощью гаечных ключей.
Внимание! Во избежание утечек из-за слишком слабой затяжки
или повреждения соединения из-за слишком плотной затяжки гайки
воспользуйтесь динамометрическим ключом.
!
!
!
!
Монтажная пластина
Крепежные винты
Отверстие для прокладки
трубопроводов с левой
стороны блока
Отверстие для прокладки
трубопроводов с правой
стороны блока
Зажим
Внутри
помещения
Лицевая панель
Крышка отсека
клеммной колодки
Кабельный
зажим
Крепежный
винт
Штуцер
Накидная
гайка
К наружному
блоку
К внутреннему
блоку
Места нанесения
рефрижераторного масла
Снаружи
помещения
