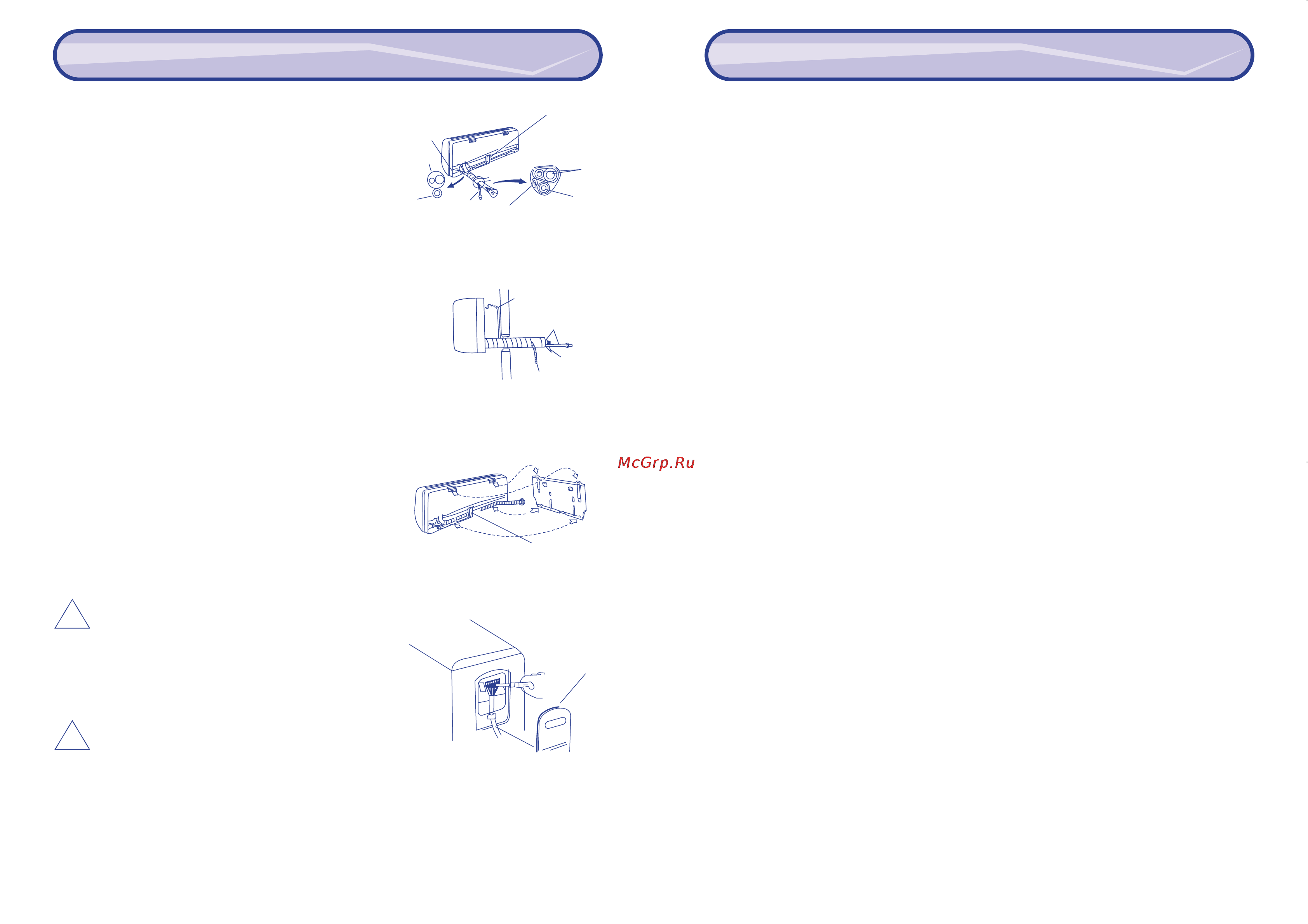

Приложение. Монтаж кондиционера Приложение. Монтаж кондиционера
28
29
(3) Для предотвращения утечки конденсата проложите дренажный шланг
с уклоном наружу и оберните места соединений водостойкой липкой лентой.
(4) Соберите трубопроводы, соединительный кабель и дренажный шланг
в жгут и плотно оберните его белой липкой лентой. Дренажный шланг
должен располагаться в жгуте ниже кабеля.
(5) Закрепите соединительный кабель и трубопроводы на задней стенке
блока с помощью фиксатора.
Установка внутреннего блока
(1) Проденьте жгут через отверстие в стене.
(2) Повесьте блок на соответствующие крюки на монтажной пластине.
Слегка покачивая блок, убедитесь в надежности крепления.
(3) Надавив с двух сторон на нижнюю часть блока, зафиксируйте его
на монтажной пластине.
4. МОНТАЖ НАРУЖНОГО БЛОКА
А. Выберите место для установки наружного блока в соответствии с
указаниями, приведенными в разделе 2-2.
Б. Если блок монтируется на стене, убедитесь, что стена и монтажные
кронштейны достаточно прочны, чтобы выдерживать вес блока.
(1) Осторожно установите блок на монтажные кронштейны.
(2) Закрепите блок на кронштейнах с помощью четырех болтов. Для
предотвращения падения блока вследствие вибрации болты должны быть
снабжены виброизолирующими прокладками.
Электромонтаж и гидравлические соединения
Электромонтаж наружного блока.
(1) Вывинтите крепежные винты и снимите крышку отсека клеммной
колодки наружного блока.
(2) Снимите кабельный зажим
(3) Подсоедините проводники кабеля к соответствующим клеммам.
Внимание! Кабель должен быть разделан на минимальную длину,
необходимую для подключения к клеммной колодке. Не забудьте
подключить провод заземления.
(4) Плотно затяните винты клеммных зажимов. Убедитесь в надежности
соединений.
(5) Зафиксируйте кабель кабельным зажимом и установите в исходное
положение крышку отсека клеммной колодки
Внимание! Кабель не должен образовывать петлю в отсеке
клеммной колодки.
Б. Монтаж трубопроводов
Соединения трубопроводов наружного блока выполняются аналогично
соединениям внутреннего блока.
5. Продувка и заполнение контура хладагентом. Проверочные включения.
Продувка и заполнение контура хладагентом
(1) Снимите защитные колпачки сервисных клапанов жидкостной и газовой линий.
(2) С помощью отвертки снимите заглушку выпускного штуцера сервисного клапана газовой линии. С помощью
заостренного предмета отожмите затвор выпускного штуцера.
(3) Откройте сервисный клапан жидкостной линии, повернув его против часовой стрелки с помощью гаечного ключа.
Из выпускного штуцера сервисного клапана газовой линии начнет выходить газ. Через 10 – 15 сек закройте
выпускной штуцер, отпустив затвор.
(4) Полностью откройте сервисные клапаны газовой и жидкостной линий.
(5) Смажьте заглушки и защитные колпачки рефрижераторным маслом и установите их на свои места. Операции по
продувке и заполнению контура хладагентом завершены.
Проверка на утечку хладагента
Проверьте соединения и клапаны на отсутствие утечек с помощью мыльной воды. Время проверки одного
соединения должно быть не менее 30 сек. В зимнее время проверки должны выполняться в режиме обогрева.
После окончания проверок очистите клапаны от мыла.
Проверочные включения
(1) После окончания проверок на утечку закройте места соединений трубопроводов теплоизоляцией.
(2) Включите кондиционер и установите режим охлаждения или обогрева в зависимости от температуры воздуха в
помещении. Убедитесь в нормальной работе кондиционера.
Монтаж кондиционера завершен.
По всем вопросам обращайтесь в официальный сервисный центр продавца.
!
!
