![Unipump ЭЦВ 5-7-72 [17/26] Электроподключение](/img/pdf.png)
Unipump ЭЦВ 5-7-72 [17/26] Электроподключение
![Unipump ЭЦВ 5-30-61 [17/26] Электроподключение](/views2/1474967/page17/bg11.png)
17
Техническая поддержка — +7 495 734-91-97
RU
6.2. Электроподключение
Работы поэлектроподключению должен выполнять квалифицированный персонал
(см. раздел 5 «Меры безопасности»). Проверку сопротивления изоляции (ток утечки
через изоляцию) следует выполнять всоответствии сПУЭ.
Насосы поставляются вкомплекте счетырёхжильным (включая заземление) элек-
трическим кабелем длиной 2 м. Герметизация электрокабеля вфланце двигателя
(переходнике) выполнена спомощью кабельного ввода (подробнее см. разделе 4
«Устройство насоса»). Вилка вкомплект невходит.
ВНИМАНИЕ!
Электроподключение следует выполнять только после окончательного выполнения всех
гидравлических соединений. Перед проведением любых работ убедитесь, что электропитание
отключено и приняты все меры, чтобы исключить егослучайное включение.
2
8
6
9
Насос 6"
7
4
10
5
3

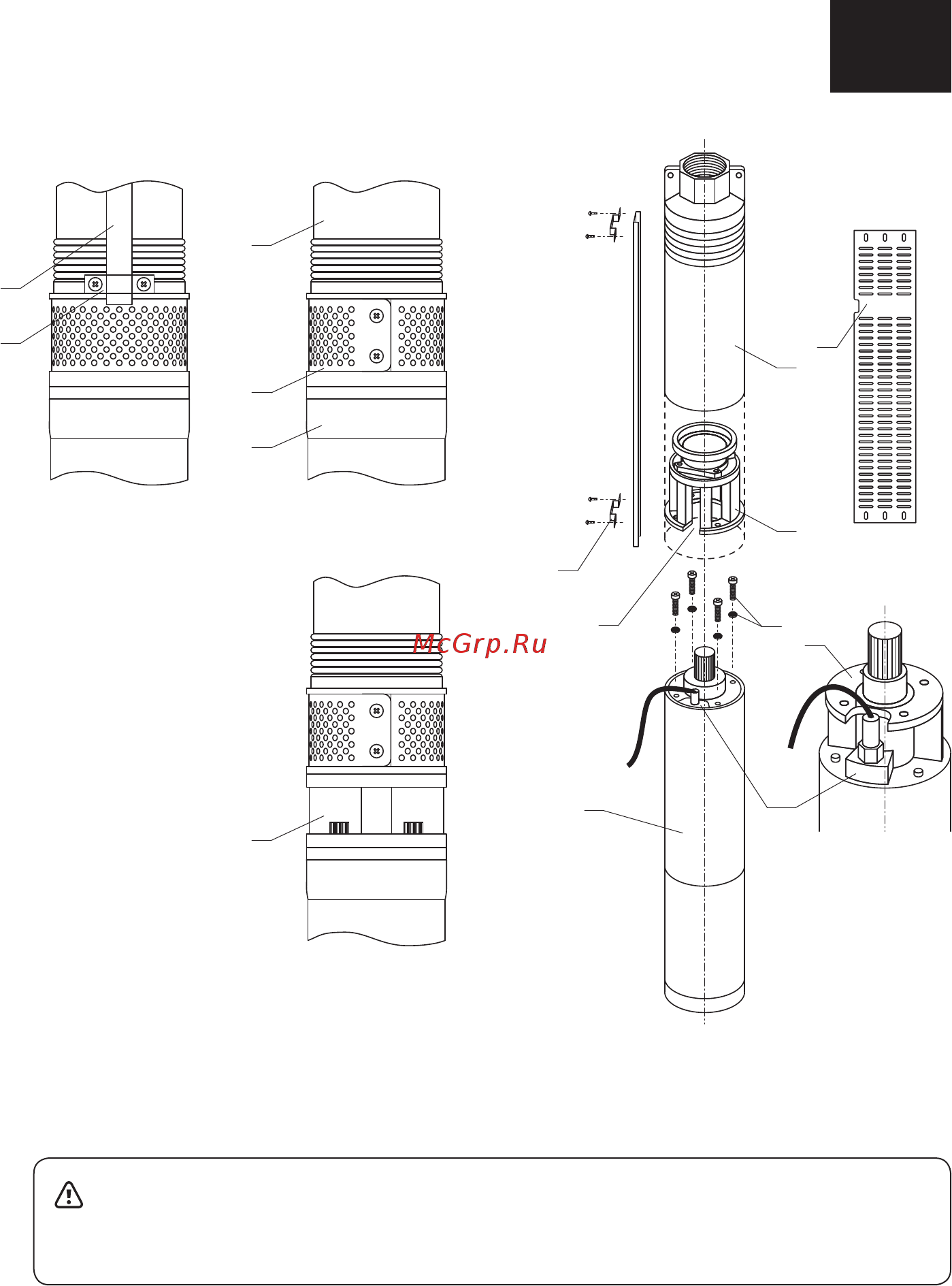

Рис. 4 Рис. 5
1
Насос 5"
Насос 6"
2
3
5
6
9
www.
