КОНСТРУКЦИЯ СИСТЕМЫ

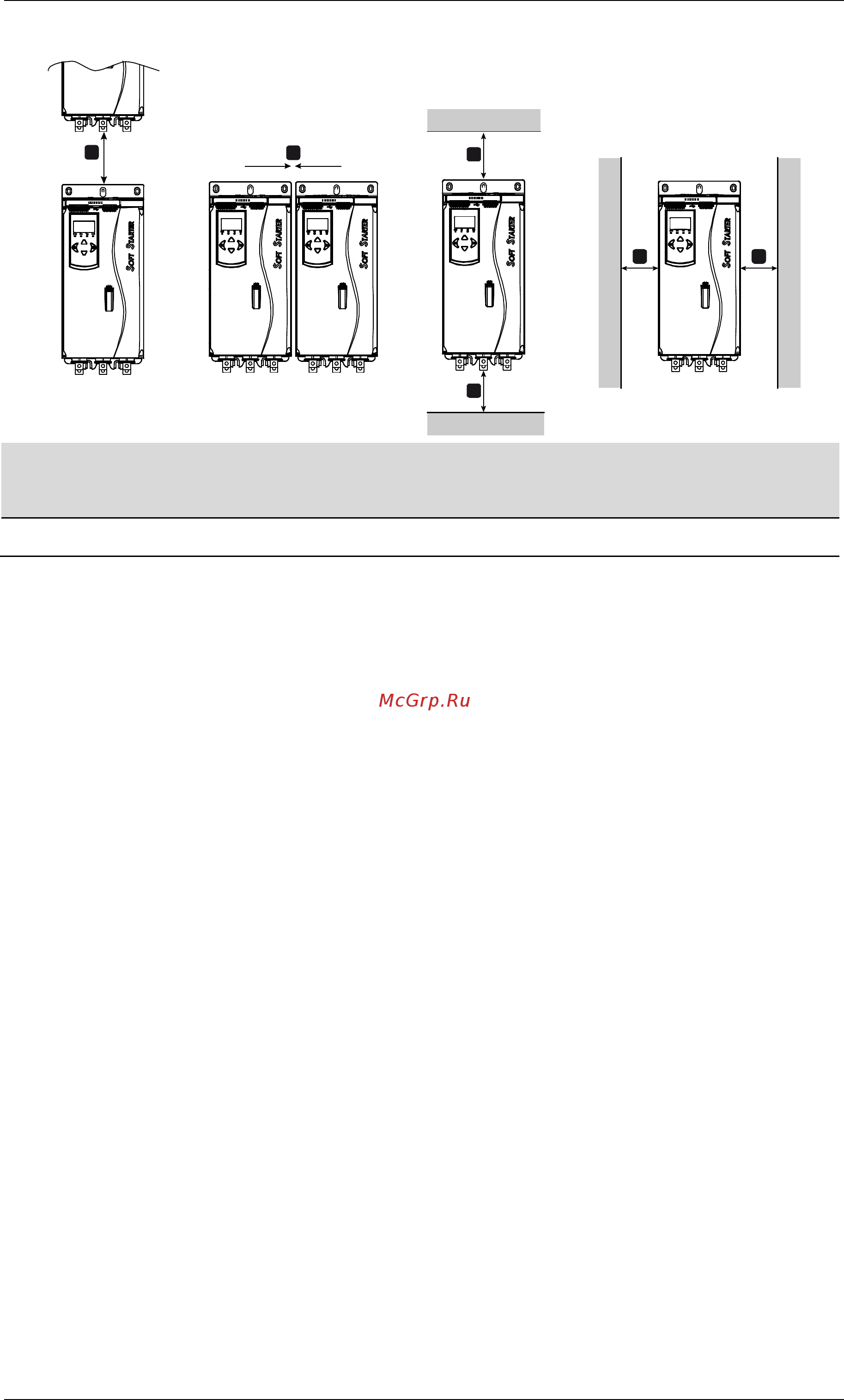

3.6 Правила монтажа
D
D
17044.B
C
C
B
A
Между пускателями
Сплошные поверхности
A
B
C
D
> 100 мм (3,9 дюйм)
> 10 мм (0,4 дюйм)
> 100 мм (3,9 дюйм)
> 10 мм (0,4 дюйм)
3.7 Принадлежности
Платы расширения
Для EMX4e есть платы аппаратного расширения для пользователей, которым
нужны дополнительные входы и выходы или расширенные функции. Каждый
EMX4e может поддерживать максимум одну плату расширения.
• Опциональная плата
Опциональная плата была разработана для поддержки интеграции с
насосными системами и предоставляет следующие дополнительные входы и
выходы:
• 3 дискретных входа
• 3 входа датчиков 4-20 мА
• 1 вход RTD
• 1 порт USB-B
• Разъем для дистанционной панели управления
• Платы расширения интерфейсов связи
Устройства плавного пуска EMX4e могут быть подключены к сети передачи
данных с помощью легко устанавливаемых плат расширения интерфейсов
связи. На каждой плате интерфейса связи имеется разъем для дистанционной
панели управления.
Доступные протоколы:
DeviceNet, Ethernet/IP, Modbus RTU, Modbus TCP, Profibus, Profinet.
12 Руководство пользователя 710-18439-00A
