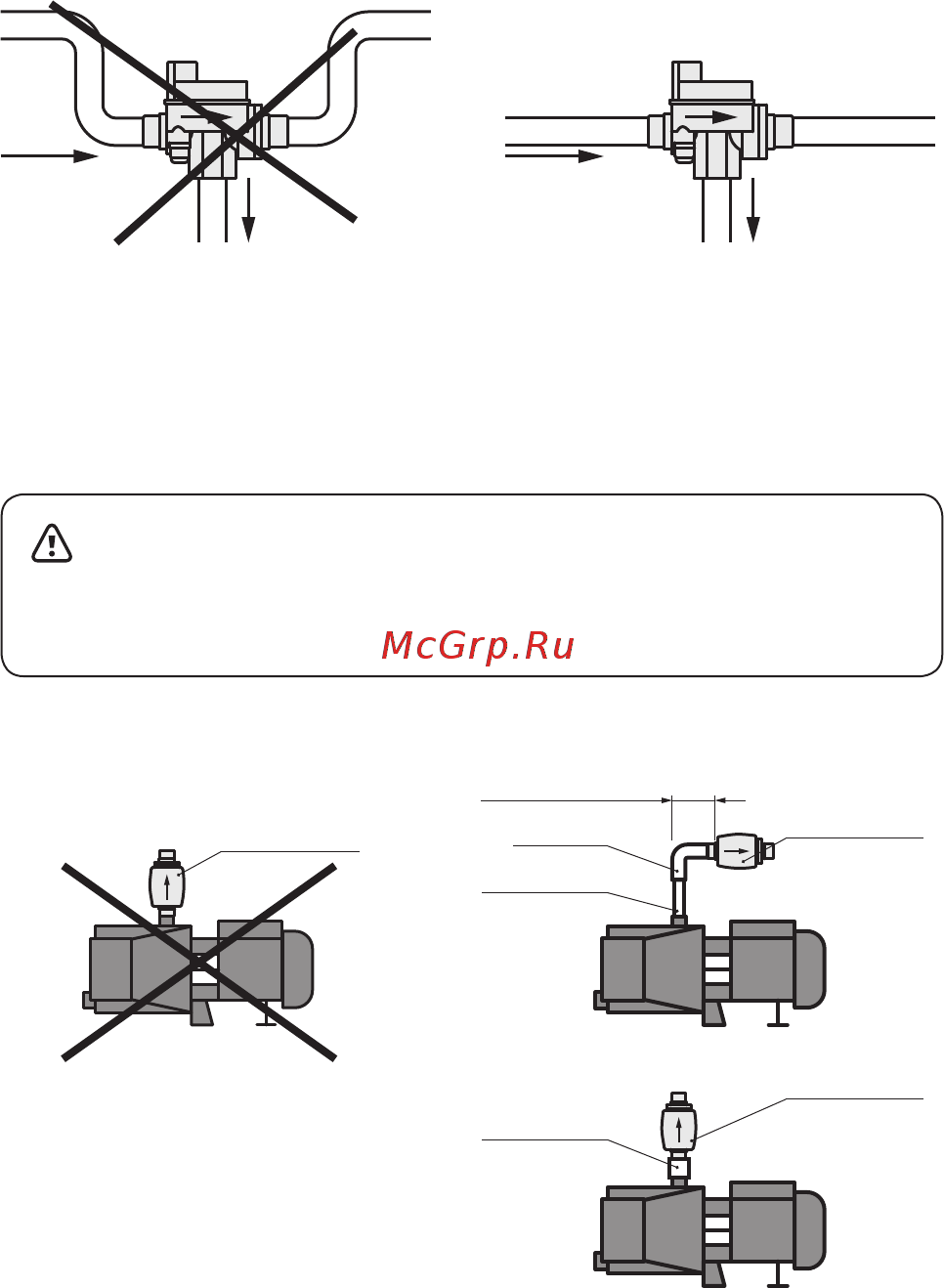

Варианты установки блока управления ТУРБИ-М3
навыходное отверстие поверхностного насоса (Рис. 3)
НЕПРАВИЛЬНО ПРАВИЛЬНО
Направление
потока
На гидроаккумулятор
Направление
потока
На гидроаккумулятор
НЕПРАВИЛЬНО ПРАВИЛЬНО
ТУРБИ-М3
ТУРБИ-М3
Уголок
Не менее 0,5 м
Патрубок
Обратный
клапан
ТУРБИ-М3
Рис. 2
Рис. 3
ВНИМАНИЕ!
Не допускается вертикальная установка блока
непосредственно на выходной патрубок поверхностного
насоса без обратного клапана.
